Der Kippwinkel ist durch den Wert T dargestellt, s. Abbildung 55.
T
Abbildung 55 - Kippwinkel

2.6 TYPISCHE INSTALLATIONEN

2.6.1 Standardinstallation

Das DS6400 Lesegerät ist an einem ST-237 Montagewinkel mit 105° angebracht (s.
Abbildung 16), der einen Aufsichtswinkel (S in der folgenden Abbildung) von 15° zur
Bildebene sicherstellt. (Der Aufsichtswinkel sollte in der Regel zwischen 10° und 20° liegen.)
Damit wird direkten Reflektionen des vom Lesegerät ausgesendeten Laserstrahls
vorgebeugt. Weiterhin ermöglicht der Montagewinkel eine Einstellung des Rotationswinkels
(T in der folgenden Abbildung, in der Regel 0°) für eine optimale Ausrichtung des
Lesegerätes:
T
S
Laufrichtung

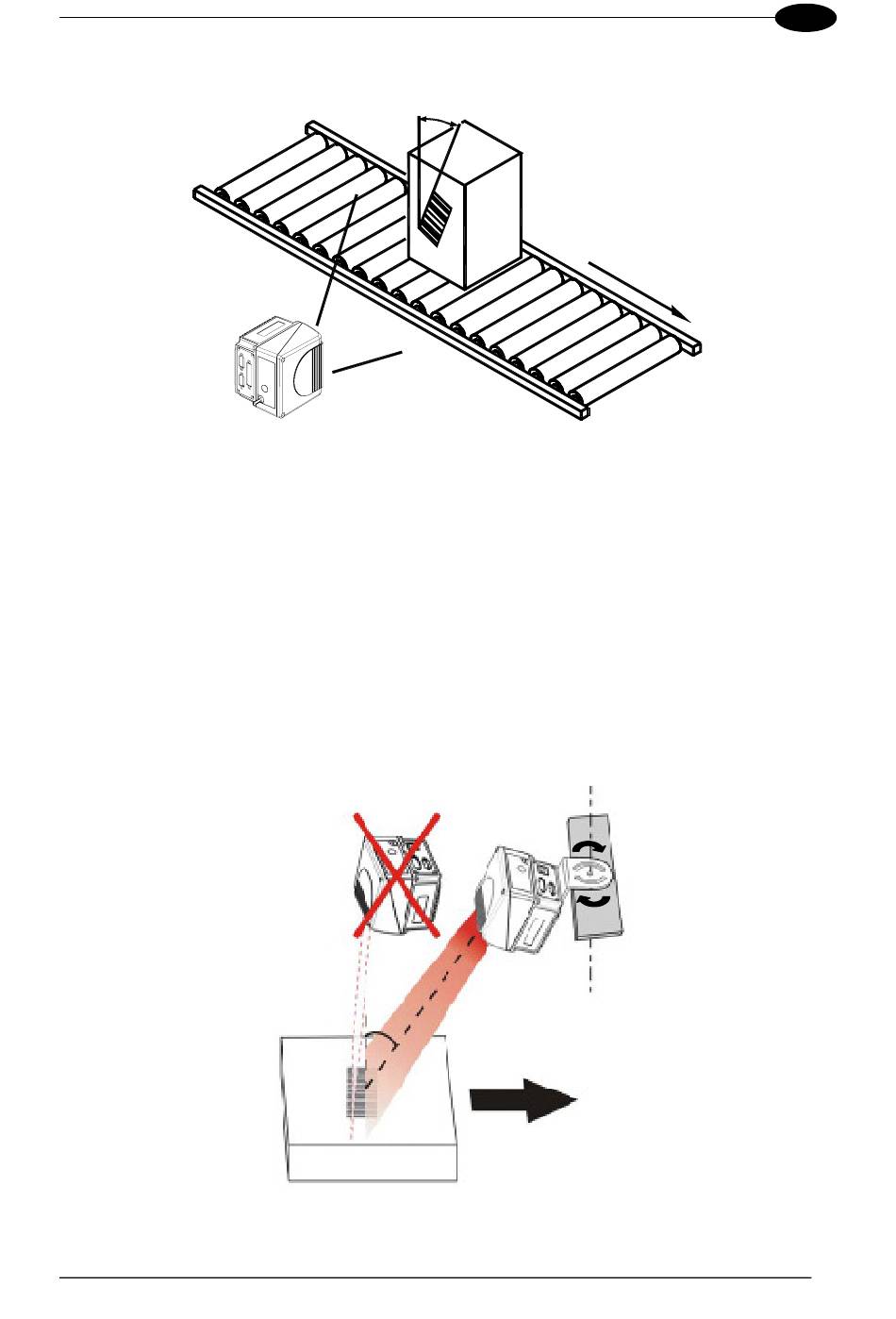

Abbildung 56 – Standardinstallation
