INSTALLATION
Mehrfach-Lichtschranke (Konfiguration in Kürze verfügbar).
In dieser Anordnung verfügen bis zu 7 DS6400 Slave-Lesegeräte jeweils über eine eigene
Lichtschranke und somit mehrere Lesezyklen. Die Lichtschranke, die das Master-Lesegerät
steuert, wird über die C-BOX 100 angeschlossen.
Der Master sendet alle über die Multidrop-Leitung empfangenen Meldungen sowie die
eigenen Meldungen an die C-BOX 100, die sie an den lokalen Host weiterleitet.

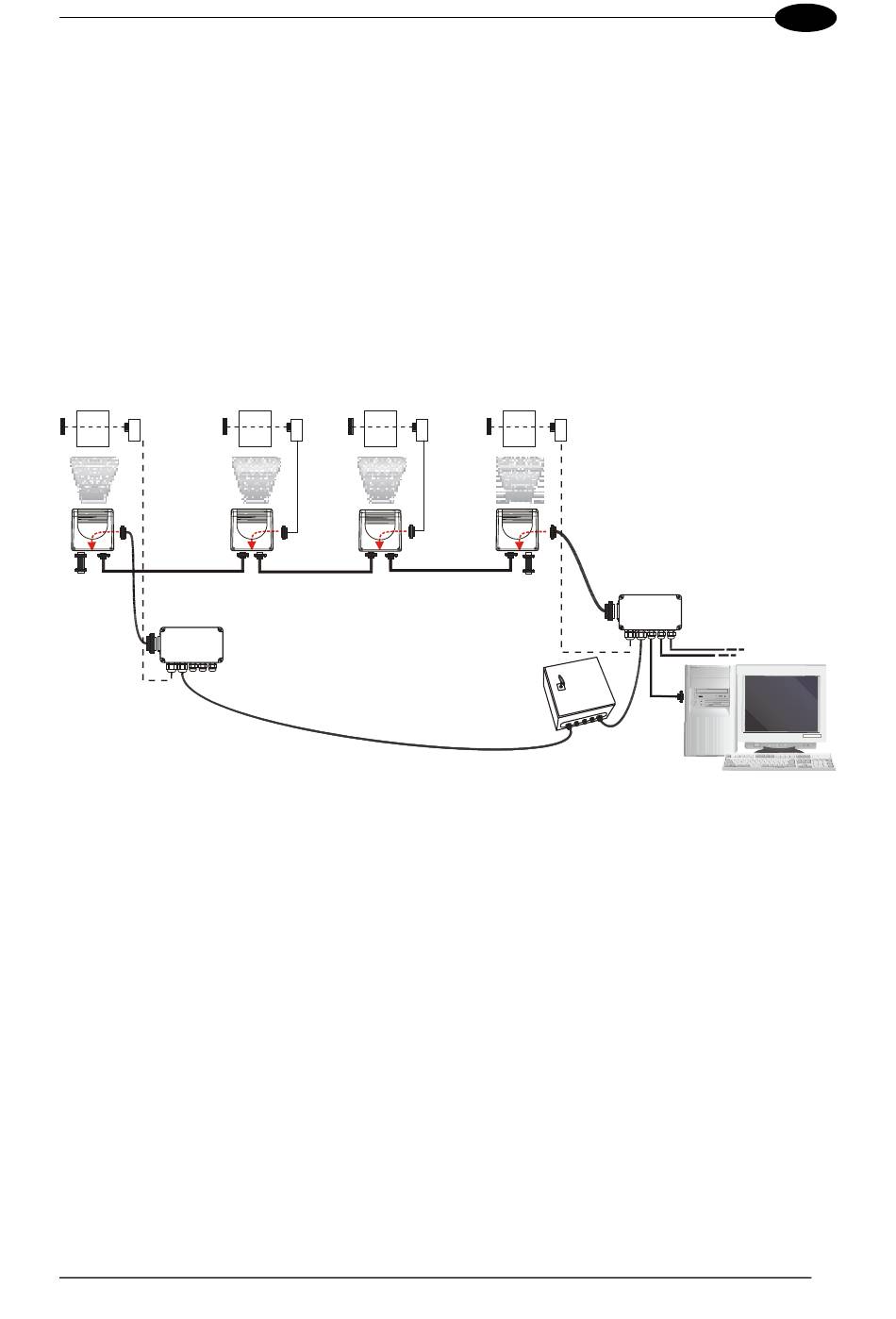

Die folgende Abbildung zeigt ein System mit vier Lesegeräten, bei dem das vierte Lesegerät
über eine separate C-BOX 100 versorgt wird, da eine C-BOX 100 maximal 3 Lesegeräte
versorgen kann. Daher führt das Kabel, dass die beiden getrennten Gruppen verbindet, die
Versorgung nicht weiter. In diesem Beispiel ist dies das Kabel CAB611X zwischen Slave 2
und Slave 3.
Lichtschranke*
CAB611X
Slave 3 Slave 2
C-BOX 100
* Lichtschranke (Präsenzsensor) an den externen Triggereingang angeschlossen.
Abbildung 68 – Mehrfach-Lichtschranke mit mehr als 3 Lesegeräten
Lichtschranke*
Lichtschranke*
CAB610X CAB610X
Slave 1
Lichtschranke*
CAB600X
Master
PWR-120
2
C-BOX 100
Lokaler Host
