Datalogic DS6400 Referenzhandbuch Seite 78

4
DS6400-100-0XX - Auflösung: 0,25 mm (10 mils)
Das Diagramm zeigt einen globalen Lesebereich, der praktisch die Summe aller möglichen
Fokuspositionen ist, und den Lesebereich, der sich für den DS6400-100-0XX bei einer
Fokusposition von 90 cm und einer Barcode-Dichte von 0,25 mm (10 mils) ergibt.
Die Werte für die maximalen und die minimalen Entfernungen finden sich in den radialen
Entfernungskurven in Abbildung 96.
0
0 300 400 500 600 700 800 900 1000
24
600
20
500
16
400
12
300
8
200
4
100
0
0
-100
-4
-200
-8
-300
-12
-400
-16
-500
-20
-24 -600
(Zoll) (mm)

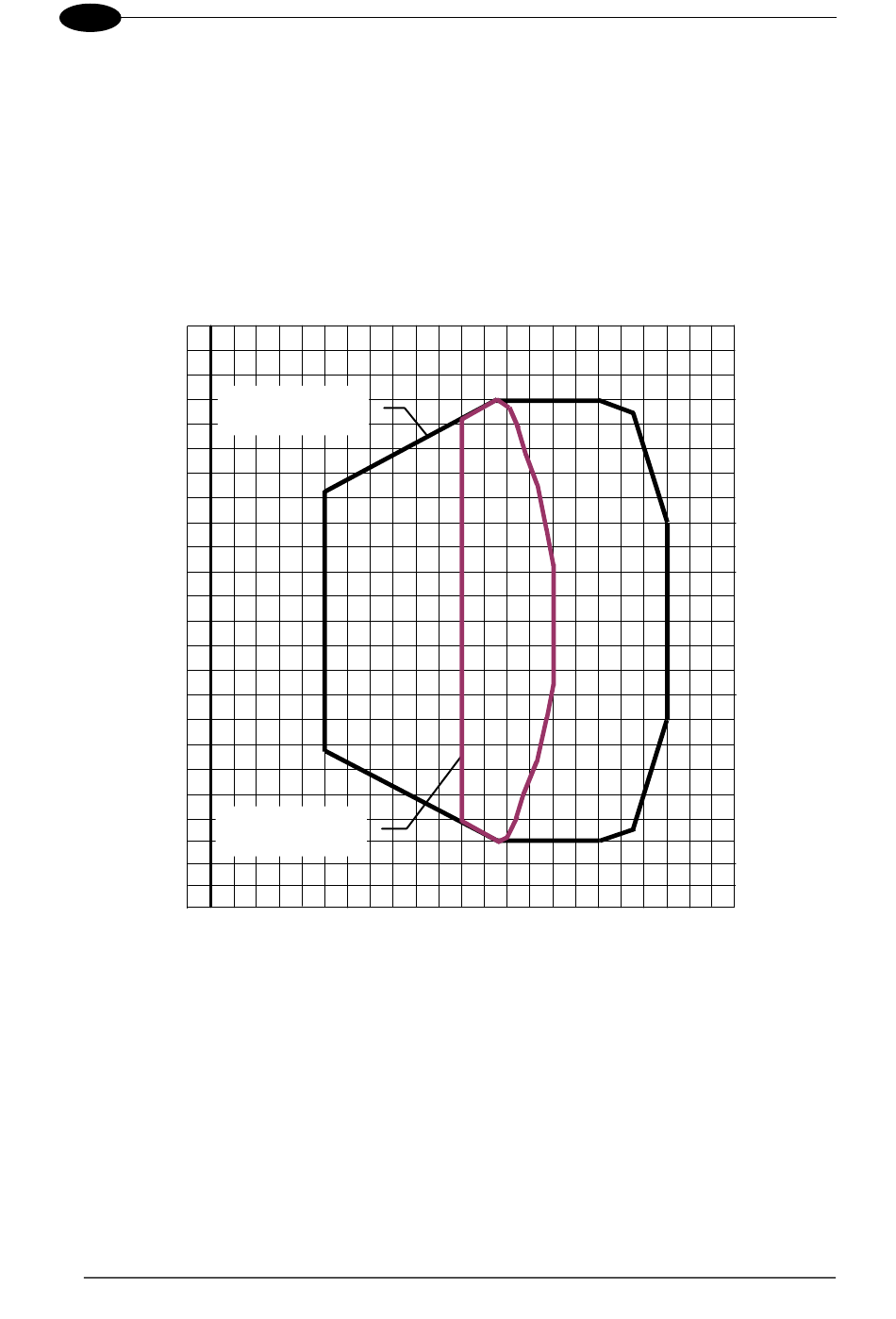

Abbildung 95 – Lese-Diagramm des Standardmodells bei 0,25 mm / 10 mils
Anmerkung: (0,0) ist der Mittelpunkt des Laseraustrittsfensters.
Bedingungen
Code = Interleaved 2 aus 5 oder Code 39
PCS = 0,90
Neigungswinkel = 0°
Aufsichtswinkel = 10° - 20°
Rotationswinkel = 0°
66
12 16 20 24
Globaler
Lesebereich
Fokusposition
= 90 cm
40
28 32 36
1100 1200
44 48 52 56
1300 1400
DS6400
(Zoll)
(mm)
