DS6400-105-0XX - Auflösung: 0,50 mm/20 mils

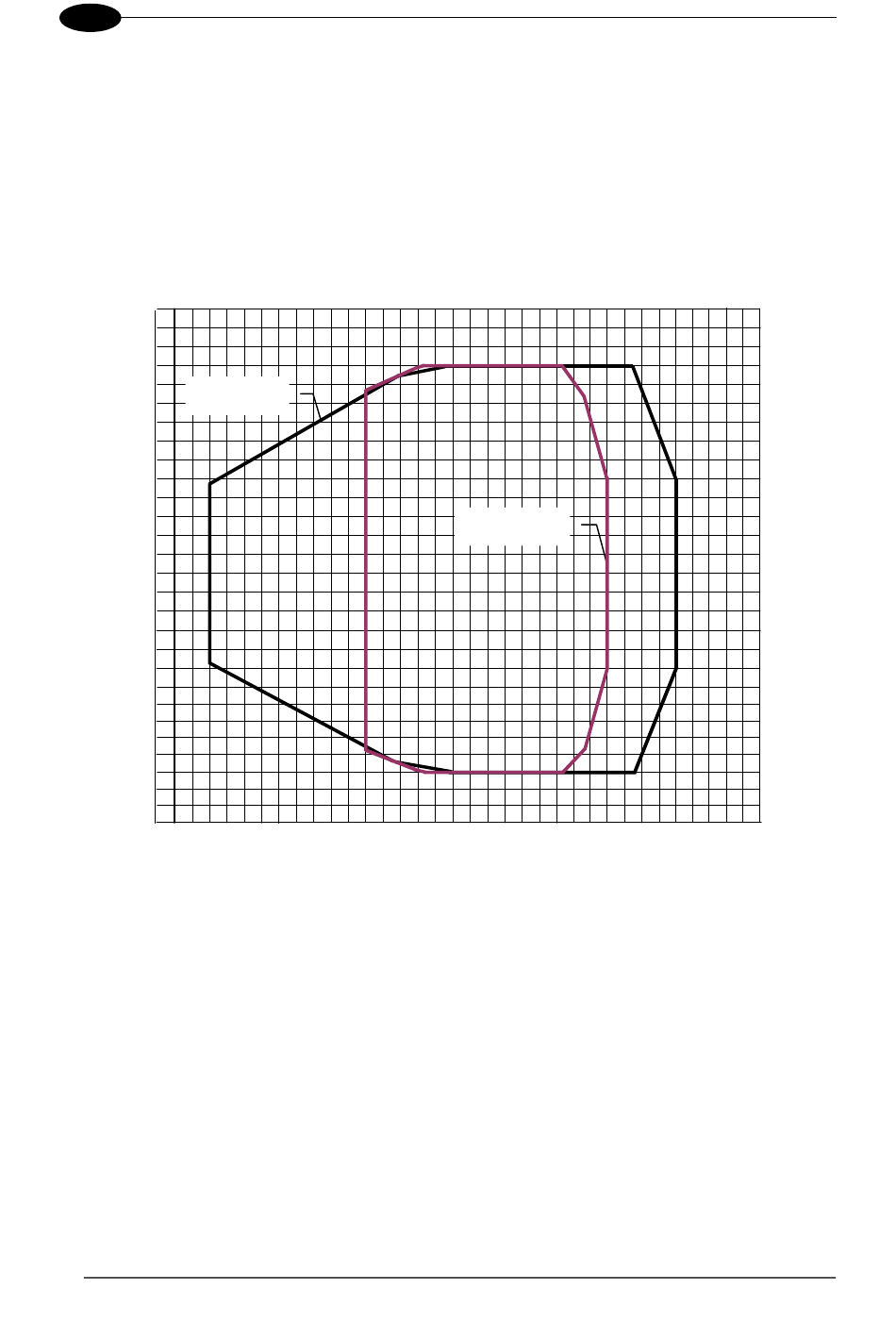

Das Diagramm zeigt einen globalen Lesebereich, der praktisch die Summe aller möglichen
Fokuspositionen ist, und den Lesebereich, der sich für den DS6400-105-0XX bei einer
Fokusposition von 115 cm und einer Barcode-Dichte von 0,50 mm (20 mils) ergibt.
Die Werte für die maximalen und die minimalen Entfernungen finden sich in den radialen
Entfernungskurven in Abbildung 112.
0 16 20
0 400 500 600 700 800 900 1000 1100
28
700
24
600
20
500
Globaler
Lesebereich
16
400
12
300
8
200
4
100
0
0
-100
-4
-200
-8
-300
-12
-400
-16
-500
-20
-24 -600
-28
-700
(mm)
(Zoll)
Abbildung 111 - Lese-Diagramm des Schwingspiegelmodells bei 0,50 mm / 20 mils
Anmerkung: (0,0) ist der Mittelpunkt des Laseraustrittsfensters.
Bedingungen
Code = Interleaved 2 aus 5 oder Code 39
PCS = 0,90
Neigungswinkel = 0°
Aufsichtswinkel = 10° - 20°
Rotationswinkel = 0°
