DS6400-105-0XX - Auflösung: 0,30 mm/12 mils
Das Diagramm zeigt einen globalen Lesebereich, der praktisch die Summe aller möglichen
Fokuspositionen ist, und den Lesebereich, der sich für den DS6400-105-0XX bei einer
Fokusposition von 110 cm und einer Barcode-Dichte von 0,30 mm (12 mils) ergibt.
Die Werte für die maximalen und die minimalen Entfernungen finden sich in den radialen
Entfernungskurven in Abbildung 108.
0
16
0
400 500 600 700 800 900 1000 1100
24
600
20
500
Globaler
Lesebereich
16
400
12
300
8
200
4
100
0
0
-100
-4
-200
-8
-300
-12
-400
-16
-500
-20
-600
-24
(Zoll)
(mm)

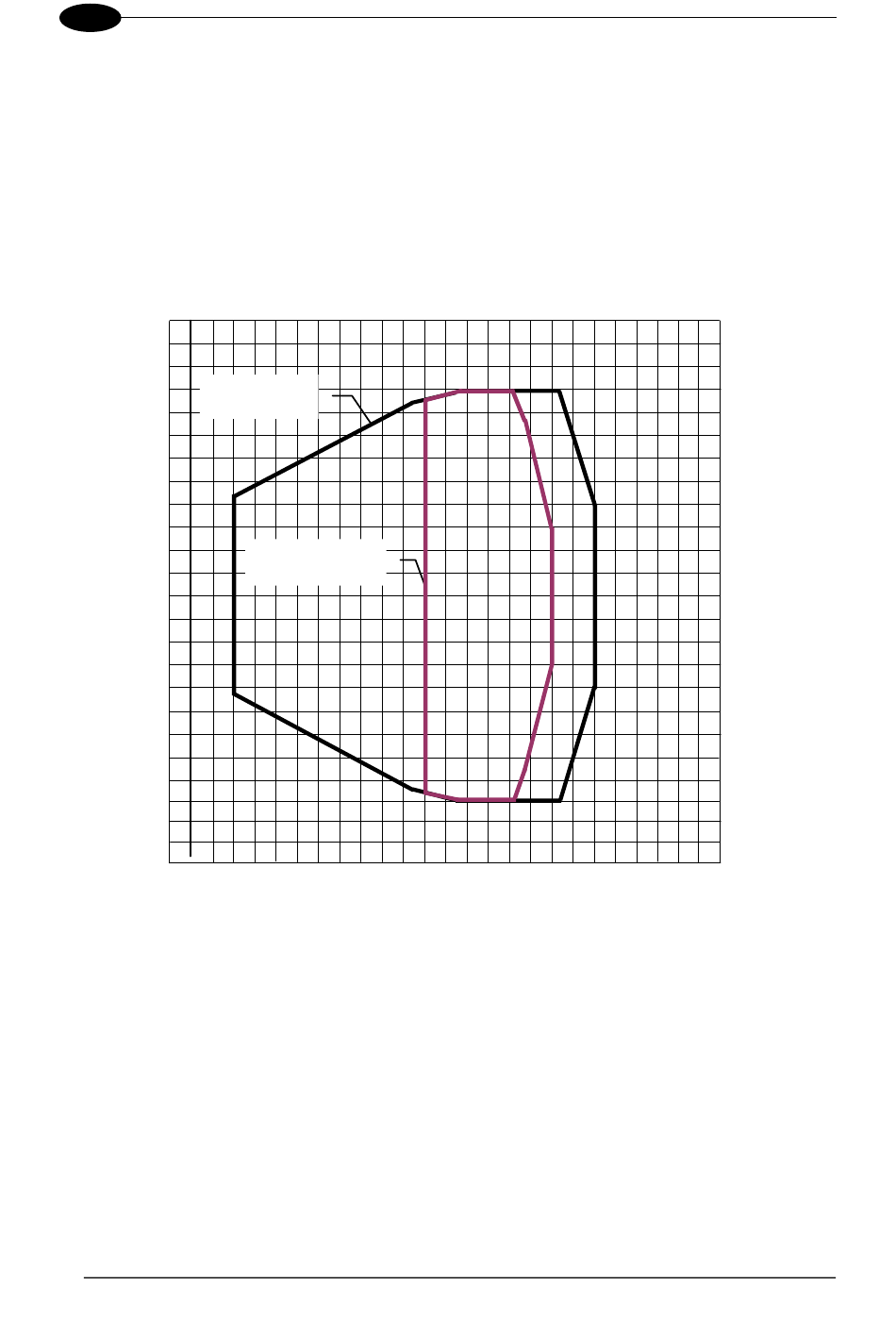

Abbildung 107 - Lese-Diagramm des Schwingspiegelmodells bei 0,30 mm / 12 mils
Anmerkung: (0,0) ist der Mittelpunkt des Laseraustrittsfensters.
Bedingungen
Code = Interleaved 2 aus 5 oder Code 39
PCS = 0,90
Neigungswinkel = 0°
Aufsichtswinkel = 10° - 20°
Rotationswinkel = 0°
78
20
24
28
32 36
Fokusposition
= 110 cm
40
44
48
52
56
1200 1300
1400 1500
DS6400
60
64
(Zoll)
(mm)
1600
