Die folgende Abbildung zeigt ein System mit vier Lesegeräten, die über zwei Netzteile
versorgt werden. Das Master-Lesegerät empfängt die externen Signale (Trigger, serielle
Hostsignale, usw.) und wird zusammen mit Slave 1 vom ersten PG6000 über eine C-BOX
100 versorgt, während Slave 2 und Slave 3 über eine C-BOX 100 und das 610X-Kabel an
ein zweites PG6000 angeschlossen sind. Jedes PG6000 Netzteil versorgt bis zu 2
Lesegeräte. Das CAB611X verbindet zwei getrennte Gruppen: Master und Slave 1 sowie
Slave 2 und Slave 3. Dabei wird die Spannungsversorgung nicht weitergeführt, sondern nur
die Netzwerk- und Synchronisationssignale.
CAB610X
Slave 1
CAB611X
CAB600X
C-BOX 100
PG6000**
* Lichtschranke (Präsenzsensor) an den externen Triggereingang angeschlossen.
** Das PG6000 kann direkt über ein eigenes Kabel an Slave 2 angeschlossen werden
(2 Adern mit mindestens 0,5 mm² für VS + GND).

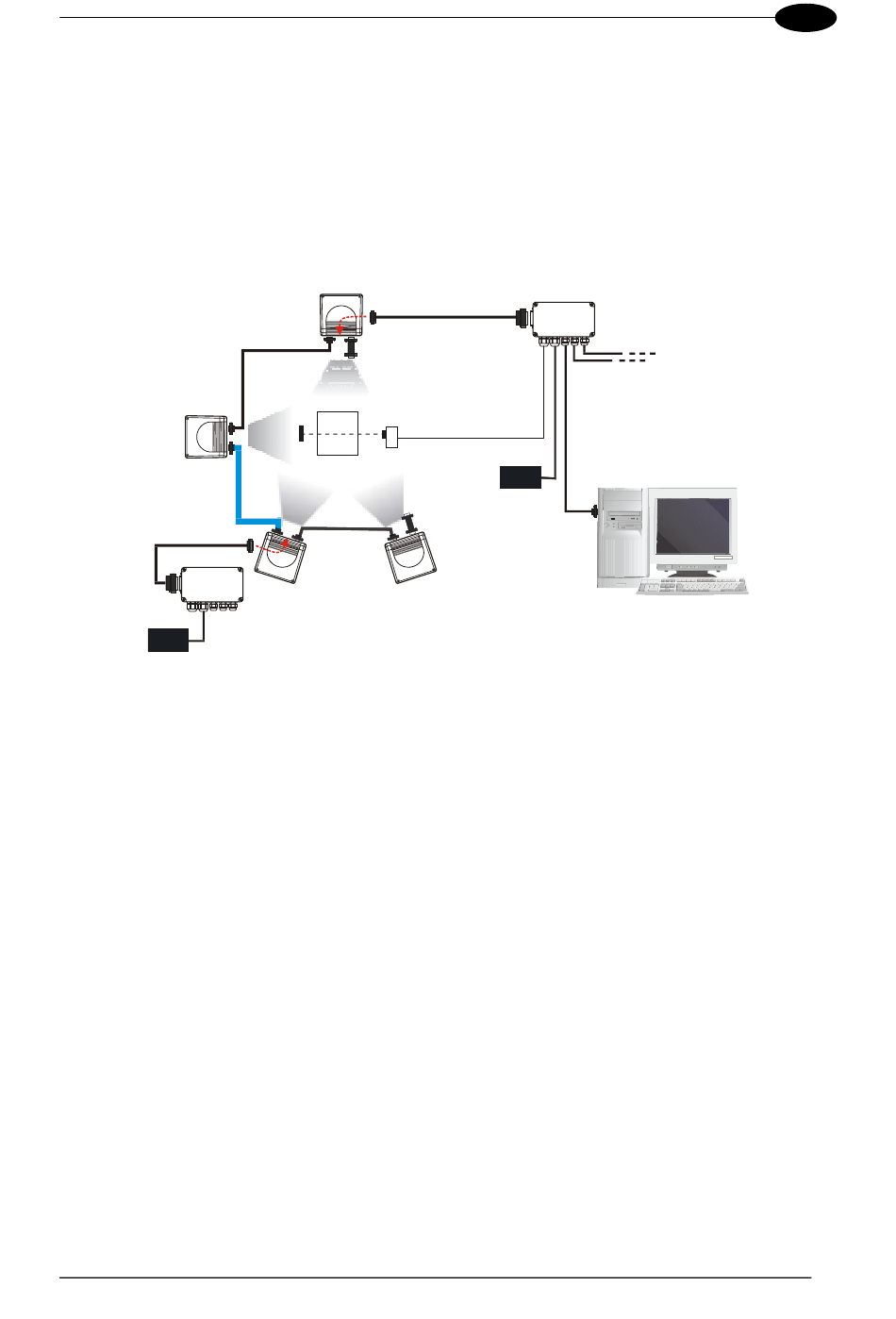

Abbildung 66 - Zentrale Lichtschranke mit mehr als 2 Lesegeräten und mehreren Netzteilen
Master
CAB600X
BTK6000
Lichtschranke*
BTK6000
CAB610X
Slave 3
Slave 2
C-BOX 100
Lokaler Host
PG6000
