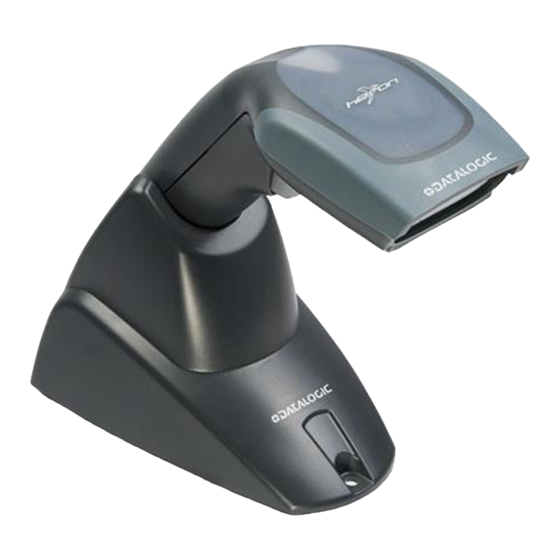

Datalogic Heron D130 Kurzanleitung
  1. Anleitungen
  2. Marken
  3. Datalogic Anleitungen
  4. Büroausstattung
  5. Heron D130
  6. Kurzanleitung

Datalogic Heron D130 Kurzanleitung

Vorschau ausblenden Andere Handbücher für Heron D130:

Werbung

Inhaltsverzeichnis

Heron™
D130 LESER
KURZANLEITUNG
01/07/05

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Datalogic Heron D130

Inhaltszusammenfassung für Datalogic Heron D130

  • Seite 1 Heron™ D130 LESER KURZANLEITUNG 01/07/05...

  • Seite 2: Betrieb Der Scannerserie Heron

    BETRIEB DER SCANNERSERIE HERON™ Die Heron™ Lesepistolen lesen Strichcodes automatisch und berührungslos. Es genügt auf den Code zu zielen und zu drücken. Der Code wird mittels eines Lichtbands gelesen, der das Gerät durch das Lesefenster verlässt. Dieses Lichtband muß den gesamten Code möglichst in der Mitte durchqueren. Eine optimale Lesung ist gewährleistet, wenn der Benutzer die Pistole bzgl.
  • Seite 3 (wenn gefordert) IBM USB POS LESESTIFTSCHNITTSTELLE...

  • Seite 4: Abstecken Des Anschlusskbels

    TASTATUREINSCHLEIFUNG ABSTECKEN DES ANSCHLUSSKBELS...

  • Seite 5: Halter Installation

    HALTER INSTALLATION Der Halter kann mittels der selbstschneidenden Schrauben, der Klebstreifen oder mittels der Gummifüßchen befestigt werden: für eine permanente Installation verwenden Sie die zwei selbstschneidenden Schrauben. die untere Seite des Halters und die Ablagefläche sorgfältig reinigen. Die Schutzschicht von einer Seite jedes Klebstreifens entfernen und beide Klebstreifen auf den Halters kleben.

  • Seite 6: Auswahl Der Schnittstelle

    Applikation passt gelesen, und falls nötig die USB Treiber geladen werden. Wenn die Einstellung „USB-COM“ gewählt wird, müssen die relevanten Dateien und Treiber von der USB-Device Installationssoftware installiert werden, diese kann von der WEB - Seite http://datalogic.com geladen werden. Der Lesepistole ist nun Betriebsbereit.
  • Seite 7 Erstinbetriebnahme Anschluss des Grüne LED blinkt Heron™ an den Host Treiber laden (wenn gefordert) Erscheint ein Dialog USB-Stecker am Box mit dem Hinweis, Grüne LED aus Host abziehen dass die Bus Leistung nicht ausreicht? Externes Netzteil am NEIN USB-Kabel anstecken Grüne LED aus und versorgen - PIEPTON OK...

  • Seite 8: Usb Interface Konfiguration

    USB-KBD-ALT-MODE Ì$+UA04$-@Î USB-KBD-APPLE Ì$+UA05$-FÎ USB-COM* Ì$+UA02$-4Î USB-IBM-Table Top Ì$+UA00$-(Î USB-IBM-Hand Held Ì$+UA01$-.Î Wenn die Einstellung „USB-COM“ gewählt wird, müssen die relevanten Dateien und Treiber von der USB-Device Installationssoftware installiert werden, diese kann von der WEB - Seite http://www.datalogic.com geladen werden.

  • Seite 9: Usb Tastaturnationalität

    USB TASTATURNATIONALITÄT Für den Betrieb mit einer USB-KBD-Schnittstelle lesen Sie einen der folgenden Codes, um die Tastaturnationalität einzustellen. Belge Ì$+FJ7$-8Î Deutsch Ì$+FJ3$-$Î English Ì$+FJ4$-)Î Español Ì$+FJ6$-3Î Français Ì$+FJ2$-ÊÎ Italiano Ì$+FJ1$-ÅÎ Svenskt Ì$+FJ5$-.Î Ì$+FJ0$-|Î Japanese Ì$+FJ8$-=Î...
  • Seite 10 RS232 SCANNERKONFIGURATION Lesen Code WERKSEINSTELLUNG, Werkseinstellung wieder herzustellen. Lesen Schnittstellen-Code, Ihrem gewünschten Kommunikationsmodus entspricht. WERKSEINSTELLUNG Ì$+$*oÎ RS232 Standard Ì$+CP0$-$Î POS SYSTEME Nixdorf Mode A Ì$+CM2$-"Î Fujitsu Ì$+CM1$-ÈÎ ICL Mode Ì$+CM0$-ÃÎ...

  • Seite 11: Tastatureinschleifung Konfiguration

    TASTATUREINSCHLEIFUNG KONFIGURATION Lesen Code WERKSEINSTELLUNG, Werkseinstellung wieder herzustellen. Lesen Sie denjenigen Schnittstellen-Code, Ihrem gewünschten Kommunikationsmodus entspricht. WERKSEINSTELLUNG Ì$+$*oÎ TASTATUREINSCHLEIFUNG IBM AT oder PS/2 PCs Ì$+CP500$-aÎ IBM XT Ì$+CP503$-vÎ PC Notebook Ì$+CP505$-ÈÎ IBM SURE1 Ì$+CP506$-$Î IBM Terminal 3153 Ì$+CP504$-}Î...
  • Seite 12 TASTATUR (FORTSETZUNG) IBM Terminals 31xx, 32xx, 34xx, 37xx: Um die Schnittstelle für IBM Terminals einzustellen, lesen Sie den entsprechenden Key Transmission Code und falls nötig den Keyboard Type Code (Werkseinstellung = advanced keyboard). KEY TRANSMISSION MODE make-only keyboard Ì$+CP502$-oÎ make-break keyboard Ì$+CP501$-hÎ...
  • Seite 13 TASTATUR (FORTSETZUNG) WYSE TERMINALS ANSI Keyboard Ì$+CP509$-9Î PC Keyboard Ì$+CP510$-gÎ ASCII Keyboard Ì$+CP511$-nÎ VT220 style Keyboard Ì$+CP514$-ÇÎ DIGITAL TERMINALS VT2xx/VT3xx/VT4xx Ì$+CP512$-uÎ APPLE APPLE ADB Bus Ì$+CP513$-|Î...

  • Seite 14: Tastaturnationalität

    TASTATURNATIONALITÄT Für den Betrieb einer Tastatureinschleifung lesen Sie einen der folgenden Codes, um die Tastaturnationalität einzustellen. Belge Ì$+FJ7$-8Î Deutsch Ì$+FJ3$-$Î English Ì$+FJ4$-)Î Español Ì$+FJ6$-3Î Français Ì$+FJ2$-ÊÎ Italiano Ì$+FJ1$-ÅÎ Svenskt Ì$+FJ5$-.Î Ì$+FJ0$-|Î Die folgende Einstellung für die Tastaturnationalität ist nur für IBM AT kompatible PCs möglich: Japanese Ì$+FJ8$-=Î...

  • Seite 15: Werkseinstellungen

    PEN EMULATION KONFIGURATION Lesen Sie den Restore Default Code, um die Pen – Emulation zu aktivieren. WERKSEINSTELLUNG Ì$+$*oÎ Ì$+CP6$-BÎ WERKSEINSTELLUNGEN USB DEFAULT SETTINGS : code identifier disabled, no field adjustment, DATA FORMAT code length not transmitted, character replacement disabled. : USA keyboard, inter-character and inter- USB KEYBOARD code delays disabled, control character emulation = ctrl+shift+key.
  • Seite 16 RS232 Nixdorf DEFAULT SETTINGS 9600 baud, parity odd, 8 data bits, 1 stop bit, handshaking hardware (RTS/CTS), delay disabled, rx timeout 9,9 sek., ack/nack disabled, FIFO enabled, serial trigger lock disabled. : code identifier enabled, no field adjustment, DATA FORMAT code length not transmitted, no header, terminator = CR, character replacement disabled.
  • Seite 17 DECODING PARAMETERS ink spread enabled, overflow control enabled, interdigit control enabled, Puzzle Solver™ disabled, decoding safety = one read. CODE SELECTION Enabled codes • EAN 8/EAN 13 / UPC A/UPC E without ADD ON check digit transmitted, no conversions • Interleaved 2/5 check digit control and transmission, variable length code;...
  • Seite 18 FUNKTIONSTEST Lesen Sie die Test-Codes. EAN-8 1 2 3 4 5 6 7 0 EAN-13 1 2 3 4 5 6 7 0 0 0 9 9 2 Code 39 (Normal) Code 128 Interleaved 2 of 5 0 1 2 3 4 5 6 7 8 4 DAS LESEGERÄT IST JETZT BEREIT CODES ZU LESEN.

  • Seite 19: Technische Daten

    LED Klasse Klasse 1 EN 60825-1 Lesefeld siehe Lesediagram Max. Auflösung 0,10 mm (4 mils) min. 15% (Datalogic Test Chart) Umgebungsparameter 0 °C to + 55 °C Temp. Betriebsumfeld -20 °C to + 70 °C Temperatur Lager Luftfeuchtigkeit 90% nicht kondensierend...

  • Seite 20: Garantie

    0.33 mm (13 mils) (cm) GARANTIE Datalogic gibt für dieses Produkt eine Garantie von 5 Jahren auf Herstellungs- und Materialfehler ab Versandsdatum, falls das Produkt unter normalen und angemessenen Bedingungen verwendet wurde. Datalogic behält sich vor, das Produkt entweder zu reparieren oder zu ersetzen, was aber den originalen Garantietermin nicht verlängert.

  • Seite 21: Service-Leistungen Und Unterstützung

    SERVICE-LEISTUNGEN UND UNTERSTÜTZUNG Datalogic bietet unterschiedliche Service-Leistungen, wie auch technische Unterstützung über Internetseiten. Gehen Sie auf die Seite www.datalogic.com und klicken Sie auf die Links die Sie über folgende Punkte informieren: • PRODUCTS Suchen Sie den entsprechenden Link der Seite des Produktes und Laden Sie von dort Manuals und Software &...
  • Seite 22 DATALOGIC S.p.A., Via Candini, 2 40012 - Lippo di Calderara Bologna - Italy dichiara che declares that the déclare que le bescheinigt, daß das Gerät declare que el HERON D1XX e tutti i suoi modelli and all its models et tous ses modèles...
