KURZANLEITUNG
7
6
5
4
3
2
1
8
Laseraustrittsfenster
1
2
Taste „Test"
3
"Power ON" LED
4
„GUT" LED
DS1500
9
10

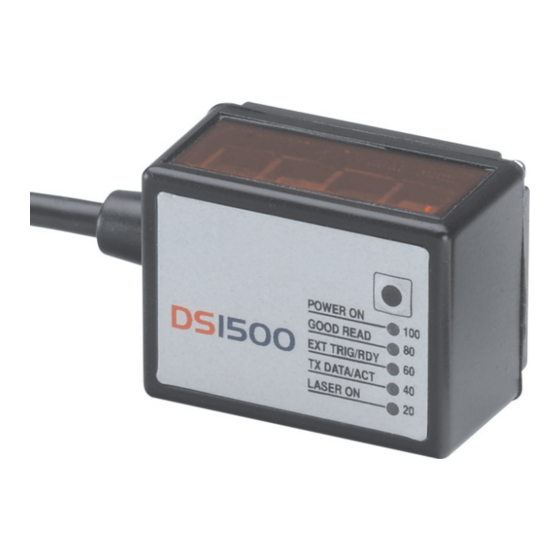

DS1500 – ALLGEMEINE ANSICHT
„Trigger" LED
5
"COM" LED
6
"Laser ON" LED
7
Warn- und Geräteklassifizierungs-Aufkleber
8
11
Löcher für Befestigungswinkel
9
Produktaufkleber
10
15-poliger D-Sub-Stecker
11
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Datalogic DS1500
Inhaltszusammenfassung für Datalogic DS1500
- Seite 1 DS1500 KURZANLEITUNG DS1500 – ALLGEMEINE ANSICHT Laseraustrittsfenster „Trigger“ LED Löcher für Befestigungswinkel “COM” LED Taste „Test“ Produktaufkleber “Laser ON” LED 15-poliger D-Sub-Stecker “Power ON” LED Warn- und Geräteklassifizierungs-Aufkleber „GUT“ LED...
-
Seite 2: Einhaltung Der Weee-Richtlinie
DS1500 KURZANLEITUNG Weitere Informationen zur Installation des Gerätes finden Sie im vollständigen Referenzhandbuch. Der DS1500 kann mit dem auf der CD-ROM (Teilenummer 93ACC1771) erhältlichen Windows-basierten Dienstprogramm „WinHost“ konfiguriert werden. Für die Konfiguration muss der Scanner mit dem PC verbunden werden, wie im Abschnitt „Herstellen eines einfachen Testkabels“... -
Seite 3: Modellbeschreibung
DS1500 KURZANLEITUNG Modellbeschreibung: DS1500 - X X 0 0 Kommunikationsschnittstellen Optische Auflösung RS232-/RS485-Hauptschnittstelle + 1 = Standardauflösung RS232-Hilfsschnittstelle Leseleistung: Max. Geschwindig- Version Leseentfernung Codeauflösung keit Scanns/s 1100 40 mm – 240 mm bei 0,50-mm-Codes 0,20 (8) 1.200 1100 75 mm – 115 mm bei 0,15-mm-Codes... - Seite 4 Hinweis 2: Wenn der Scanner bei hohen Umgebungstemperaturen (über 40 °C) betrieben wird, wird die Verwendung einer Laserstrahlabschaltung (Beamshutter) (siehe Winhost™ Konfigurationsprogramm) und/oder einer thermisch leitenden Halterung empfohlen (wie der mitgelieferte Montagewinkel aus Metall). Zubehör: Bezeichnung Beschreibung Teilenummer CONFIG / DOC PKG DS1500 Konfigurationssoftware, Referenzhandbuch, Barcode 93ACC1771 Testkarte, andere Dokumentation...
-
Seite 5: Elektrische Anschlüsse
DS1500 KURZANLEITUNG Elektrische Anschlüsse: Der DS1500 ist mit einem Kabel mit 15-poligen D-Sub-Stecker zur Stromversorgung und für den Signaleingang und -ausgang ausgestattet. Schließen Sie GND und SGND nicht an verschiedene (externe) Massepotentiale an. GND und SGND sind intern über einen Filterschaltkreis verbunden, welcher bei einer Spannung über 0,8 VDC dauerhaft beschädigt werden kann. -
Seite 6: Montage Des Geräts
DS1500 KURZANLEITUNG Montage des Geräts: [0.79] [0.06] [0.18] [0.15] MØ2 N°2 [0.98] 7,6* [0.13] [0.30] inch 13.7 inch 13,7 [0.54] [0.21] [1.18] [0.47] Die Angabe bezieht sich auf die Scannlinie. Gesamtabmessungen des DS1500 Gesamtabmessungen des Befestigungswinkels Neigungswinkel Drehwinkel... - Seite 7 DS1500 KURZANLEITUNG Eingangs-/Ausgangsverbindungen: HARDWAREEINGANG 40 Vdc max. DS1500 Externer Trigger DS1500 Externer Trigger + 5 V + 5 V 47 K 47 K EXT TRIG - EXT TRIG - Signal Signal Masse Masse Hardwareanschluß des externen Triggers Hardwareanschluß des externen Triggers...
- Seite 8 DS1500 KURZANLEITUNG Anschlußarten: Master-/Slave-Konfiguration mit RS232 Multiplexer-Konfiguration DS1500 Slave DS1500 DS1500 Slave Master Host Host MX4000 Serielle Hauptschnittstelle Serielle Hauptschnittstelle Hilfsschnittstelle Externer Trigger (für Onlinemodus) Externer Trigger (für Onlinemodus) Lesediagramm: DS1500-1100 80 100 120 140 160 180 200 220 240 260 (mm)
-
Seite 9: Herstellen Eines Einfaches Testkabels
RS232-Schnittstelle an einen PC. 15-pol. D-Sub-Steckeranschluss 9-pol. D-Sub-Buchsenanschluss TXAUX RXAUX SGND DS1500 EXT TRIG- Stromversorgung VS (+ 5 V DC) GND (Masse) Trigger Testverkabelung für DS1500 Die RS232-Hilfsschnittstelle steht nur dann zur Verfügung, wenn die Hauptschnittstelle als RS232-Schnittstelle konfiguriert ist. HINWEIS... -
Seite 10: Elektromagnetische Kompatibilität (Emc)
DS1500 KURZANLEITUNG DATALOGIC S.p.A., Via Candini, 2 40012 - Lippo di Calderara Bologna - Italien dichiara che declares that the déclare que le bescheinigt, dass das Gerät declare que el DS1500-XXXX e tutti i suoi modelli and all its models et tous ses modèles...
