Brennerschlauchpaket-Test

1. Die gesamte Stromversorgung der Anlage ausschalten (OFF).
2. Die Chopper-Baukarte ausfindig machen.

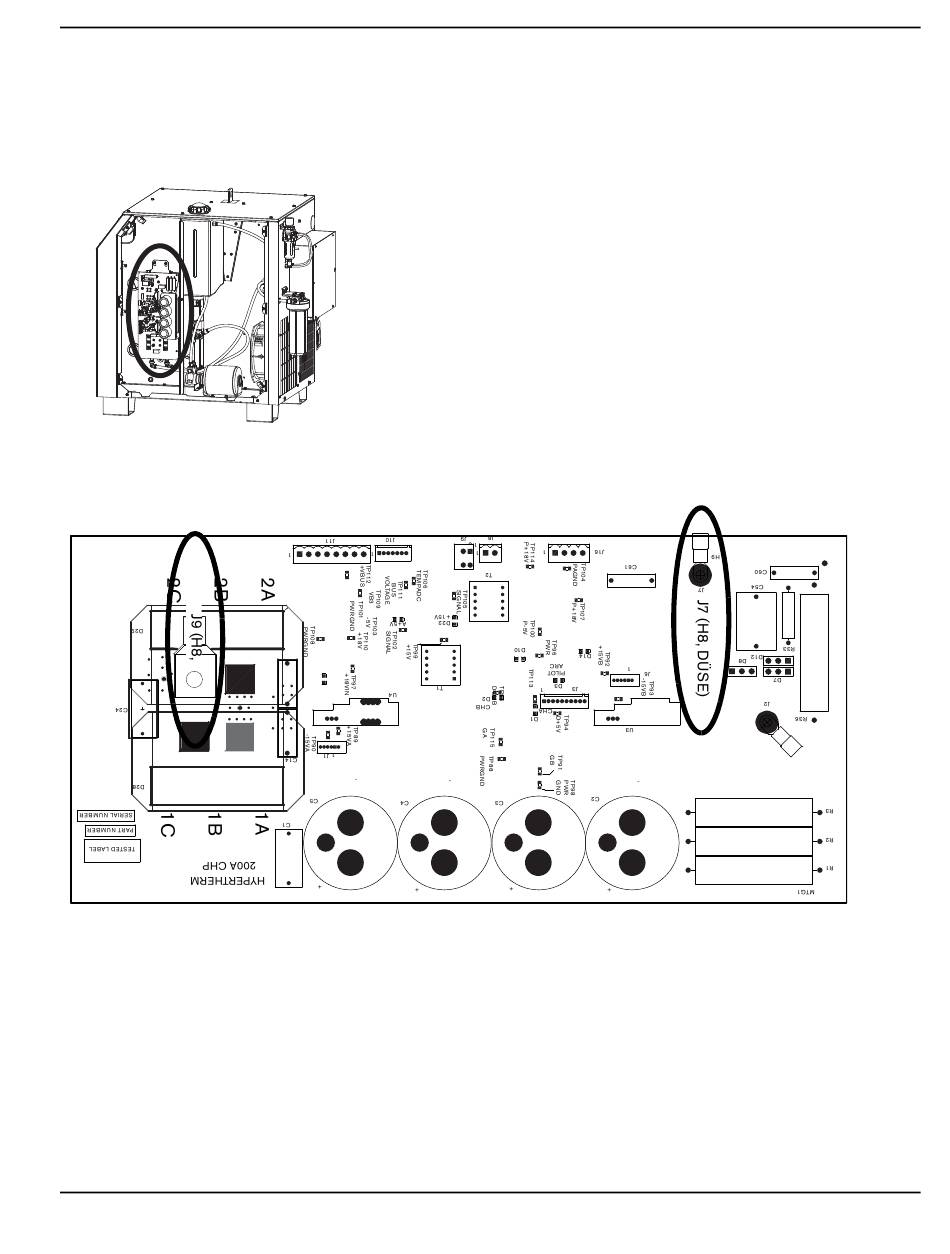

3. Temporäre Drahtbrücke zwischen J7 (H9, DÜSE) und dem Werkstückkabelanschluss J9 (H8, WERKSTÜCK) auf der
Chopper-Baukarte anbringen.
+
-
-
4. Den Ohmwert zwischen Düse und Platte messen. Der Messwert muss < 4 Ohm sein. Eine Messung von > 4 Ohm
zeigt an, dass die Verbindung zwischen Brenner und E/A-Baukarte oder zwischen E/A-Baukarte und Stromquelle
fehlerhaft ist.
5. Nachprüfen, ob der Pilotlichtbogen-Draht des Brennerschlauchpakets beschädigt ist. Bei einer Beschädigung das
Schlauchpaket ersetzen. Andernfalls den Brennerkopf ersetzen.
