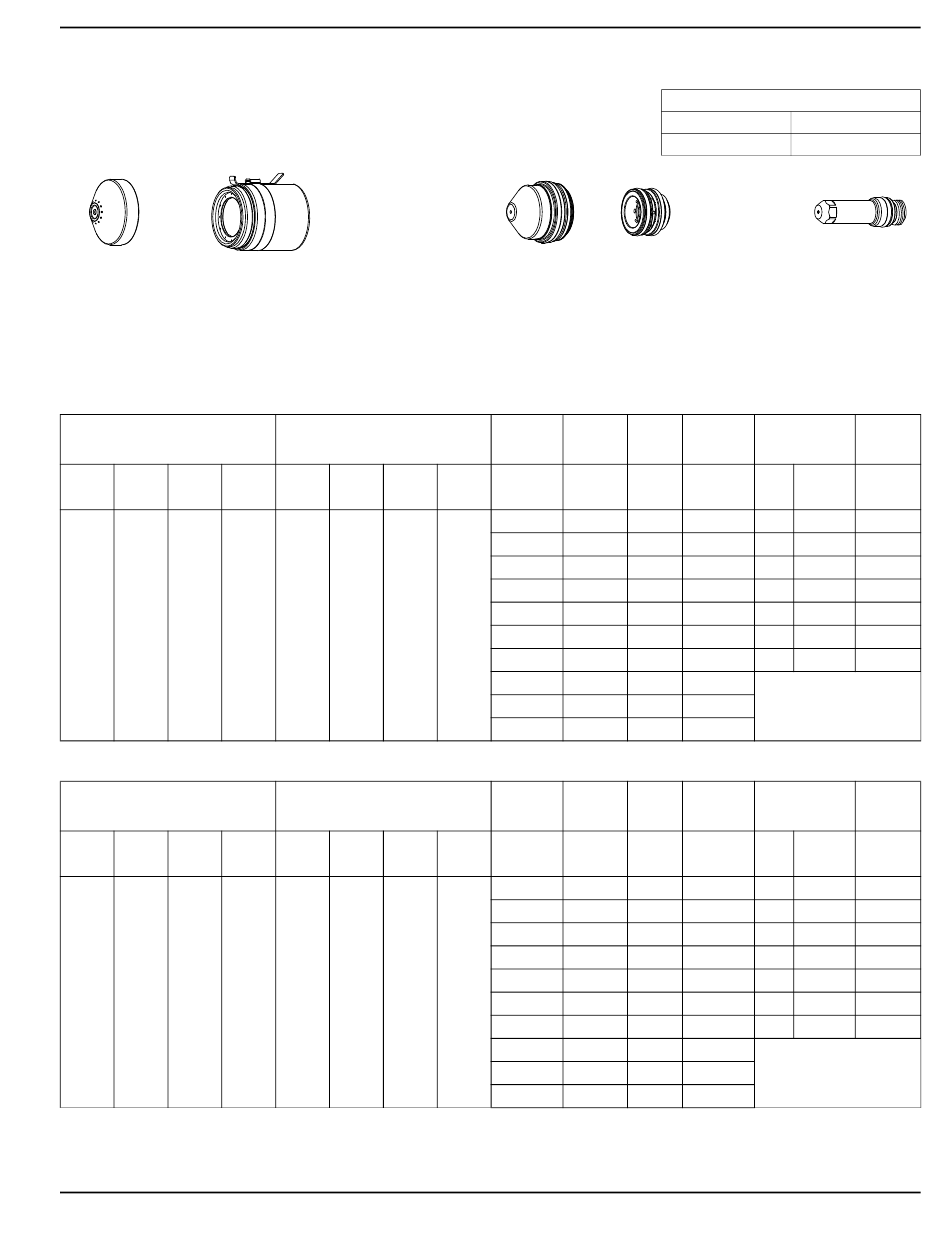

Hypertherm MAXPRO200 Betriebsanleitung Seite 107

Plasma O2 / Sekundärgas Luft
220491 220936* / 220935**
220534*/220533** SPIEGELBILD
Anmerkung: Die Gasdruckwerte werden automatisch bei Auswahl des Verfahrens eingestellt. Die in diesen
Schneidtabellen angegebenen Einstellungen der Lichtbogen-Spannung wurden mit einer Schlauchlänge von
30,5 m gemessen. Bei kürzeren Schlauchlängen müssen ggf. die Einstellungen der Lichtbogen-Spannung
angepasst werden.
Metrisch
Plasma-Betriebsdurchfluss (psi)
7,6 m 15,3 m 22,9 m 30,5 m
Schlauch- Schlauch- Schlauch- Schlauch-
paket paket paket paket
62 62 64
Englisch
Plasma-Betriebsdurchfluss (psi)
25 Fuß 50 Fuß 75 Fuß 100 Fuß
Schlauch- Schlauch- Schlauch- Schlauch-
paket paket paket paket
62 62 64
*mit Signalanschluss für induktiven Höhensensor / **ohne Signalanschluss für induktiven Höhensensor
Betriebsanleitung 807701
MAXPRO200
Unlegierter Stahl
130-A-Schneiden
Sekundärgas-Betriebsdurchfluss (psi)
7,6 m 15,3 m 22,9 m
Schlauch- Schlauch- Schlauch-
paket paket paket
64 30 32 35
Sekundärgas-Betriebsdurchfluss (psi)
25 Fuß 50 Fuß 75 Fuß
Schlauch- Schlauch- Schlauch-
paket paket paket
64 30 32 35
220893 220488
Material- Lichtbogen-
stärke Spannung
30,5 m
Schlauch- mm Volt
paket
3,0 130
4,0 131
6,0 134
10,0 136
12,0 138
37
15,0 140
20,0 145
25,0 151
32,0 158
38,0 163
Material- Lichtbogen-
stärke Spannung
100 Fuß
Schlauch- Zoll Volt
paket
0.135 130
3/16 132
1/4
134
3/8 136
1/2 138
37
5/8 141
3/4 144
1 151
1-1/4 158
1-1/2 163
Durchflussmengen – l/min / scfh
O2 (Plasma) Luft (Sekundärgas)
20/42
420796 SPIEGELBILD
Schneid- Schnittge- Lochstech-
höhe schwindigkeit höhe
mm mm/min mm
2,6 5900 5,2
2,7 5325 5,4
2,8 3925 5,6
3,0 2680 6,0
3,0 2200 6,0
3,6 1665 7,2
3,9 1195 7,8
4,1 685
4,6 515
4,6 310
Schneid- Schnittge- Lochstech-
höhe schwindigkeit höhe
Zoll Zoll/min Zoll
0.10 240 0.20
0.11 190 0.22
0.11 150 0.22
0.12 110 0.24
0.12 80 0.24
0.15 60 0.30
0.15 50 0.30
0.16 25
0.18 20
0.18 12
Betrieb
86/183
220487
Lochstech-
verzögerung
Faktor % Sekunden
200 0,1
200 0,2
200 0,3
200 0,4
200 0,5
200 0,7
200 1,0
Kantenstart
Lochstech-
verzögerung
Faktor % Sekunden
200 0.1
200 0.2
200 0.3
200 0.3
200 0.5
200 0.7
200 1.0
Kantenstart
