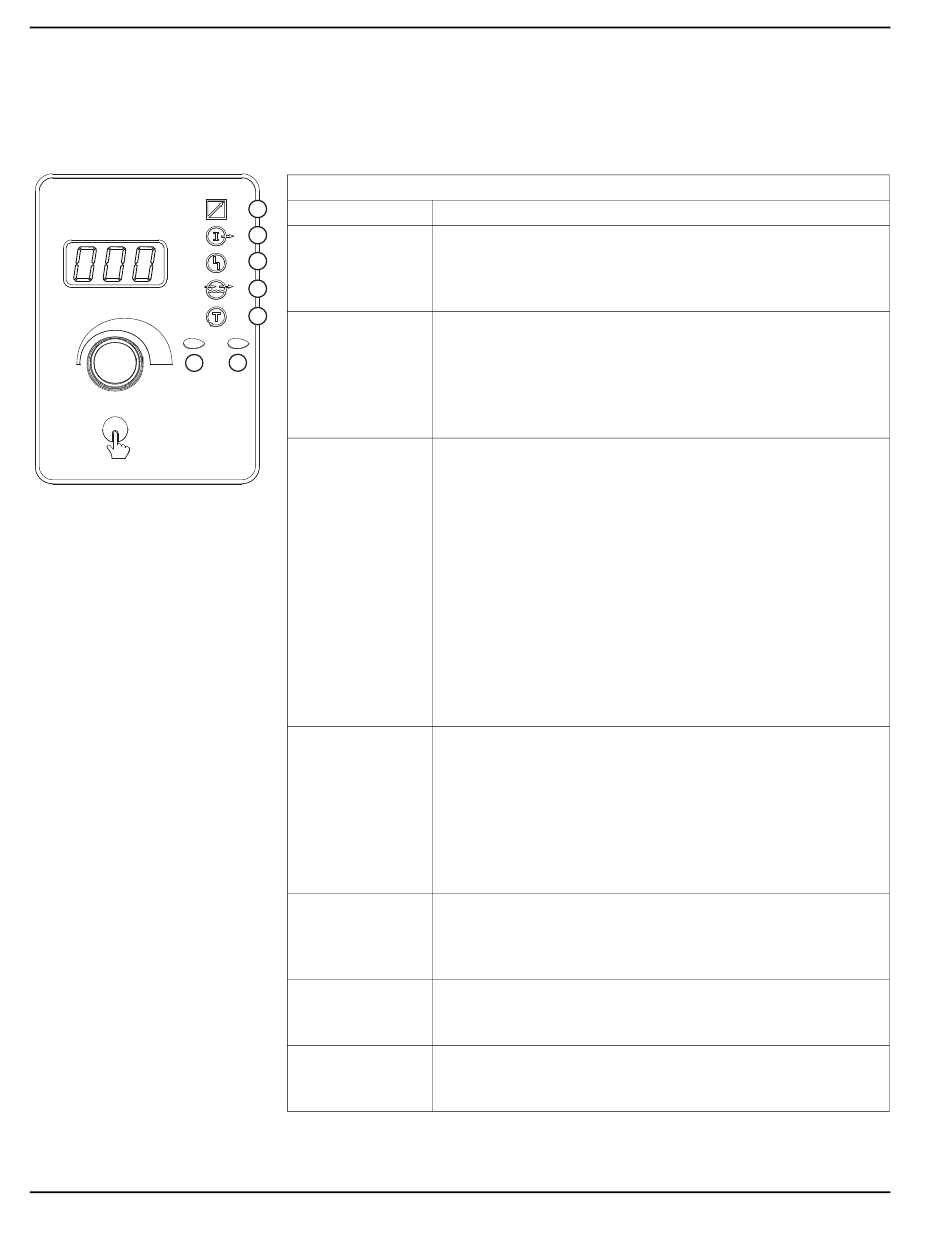

Funktionen der dreistelligen Anzeige

Den Strom-Auswahlschalter drehen, um die Stromstärke zu erhöhen oder zu verringern. Den Strom-Auswahlschalter kurz
drücken, um von einer Funktion zur nächsten zu wechseln.
6
80
1
Name
2
1 Fern
3
4
5
2 Ampere
7
3 Störfall
4 Kühlmittel-
Durchflussmenge
5 Test
6 Plasmastart-
Leuchte
7 Lichtbogen-
übertragungs-
Leuchte
Symbole der dreistelligen Anzeige
Beschreibung
Das Fernsteuerungssymbol leuchtet, wenn die serielle
Kommunikation mit der Stromquelle stattfindet. Sie können
noch zwischen den Funktionen wechseln, aber die
Schneidparameter können nur über die CNC geändert werden.
Die Stromstärke wird durch Auswahl des A-Symbols und
Drehen des Reglerknopfes erhöht oder vermindert. Bei
langsamem Drehen des Reglerknopfes wird die Stromstärke
stufenweise in 1-A-Schritten erhöht oder vermindert. Bei
schnellem Drehen des Reglerknopfes können Sie von einer
Prozessstromstärke zur anderen wechseln.
Das Störfallsymbol leuchtet, wenn ein Fehler auftritt.
Wenn der Fehlercode 60 oder niedriger ist, drücken Sie den
Strom-Auswahlschalter, um zum leuchtenden Störfallsymbol zu
navigieren. Sobald das Störfallsymbol ausgewählt ist, erscheint
der Fehlercode in der dreistelligen Anzeige.
Wenn der Fehlercode 60 oder höher ist, wird das
Störfallsymbol automatisch ausgewählt und der Fehlercode
blinkt in der dreistelligen Anzeige.
Drücken und halten Sie den Strom-Auswahlschalter, um die
Stromquellen-Statusnummer für beide Fehlercodetypen
anzuzeigen.
Wenn das Symbol für die Kühlmittel-Durchflussmenge
ausgewählt ist, wird die Kühlmittel-Durchflussmenge in
Gallonen pro Minute angezeigt. Wenn Sie die
Stromversorgung der Anlage einschalten (ON) und das
Symbol für die Kühlmittel-Durchflussmenge auswählen, bevor
die Stromquelle die Zählung für den Spülgang beendet hat,
wird der Durchflussschalter außer Kraft gesetzt und das
Kühlmittel fließt 30 Sekunden lang weiter.
Wenn das Testsymbol ausgewählt ist, befindet sich das System
im Testmodus. Durch Drehen des Strom-Auswahlschalters ist
der Zugriff auf eine Reihe von Funktionen möglich. Weitere
Informationen finden Sie im Kapitel Wartung.
Diese weiße Leuchte leuchtet, wenn das Plasmastartsignal
gesendet wird, und bleibt an, bis das Startsignal deaktiviert
wird.
Diese grüne Leuchte leuchtet, wenn der Lichtbogen auf das
Werkstück übertragen wird.
