Hypertherm MAXPRO200 Betriebsanleitung Seite 156

Wartung
LED Beschreibung
D1 Chopper A PWM
D2 Chopper B PWM
D3 Pilotlichtbogenaktivierung
+18 V/–5 V Chopper
D6
Schaltstromanzeige
Gate-Steueroptokoppler +5 V
D10
Stromanzeige
D14 Pilotlichtbogenschaltkreis Stromanzeige
D20 Busspannung +5 V Schaltstromanzeige
D22 Chopper +15 V Stromanzeige
Test-
Beschreibung
punkt
TP88 Chopper Schutzleiter
TP89 +15 V (Chopper A)
TP90 –15 V (Chopper A)
TP91 IGBT Chopper B Gate-Ansteuerung
TP92 +15 V (Chopper B)
TP93 –15 V (Chopper B)
TP94 Gate-Ansteuerung Optokoppler +5 V
TP95 Chopper B PWM
TP96 Pilotlichtbogenschaltkreis Schutzleiter
Chopper ungeregelt +18 V
TP97
(sollte +18,5 oder höher sein)
TP98 Chopper Schutzleiter
TP99 Chopper +15 V
TP101 Chopper Schutzleiter
TP102 Signal (Busspannung) Schutzleiter
TP103 Chopper –5 V
TP104 Pilotlichtbogen Schutzleiter
TP105 Signal (Chopper-Temp.) Schutzleiter
TP106 Chopper-Temp. (0–5 V analog)
TP107 Pilotlichtbogen +18 V
TP108 Nicht isolierter Chopper Schutzleiter
Nicht isolierte Busspannung
TP109
(0–5 V analog)
TP110 Chopper +18 V
TP111 Isolierte Busspannung (0–5 V analog)
TP112 Busspannung +5 V
TP113 Chopper A PWM
Pilotlichtbogen ungeregelt +18 V
TP114
(sollte +18,5 oder höher sein)
TP115 IGBT Chopper A Gate-Ansteuerung
156
J7 (H9, NOZZLE)
TP92
+15VB
TP104
TP107
PAGND
P+18V
TP96
PWR
TP114 TP100
TP113
P+18V
P-5V
DCKB
TP105
SIGNAL
TP106
TEMPADC
TP99
+15V
TP111
TP102
BUS
SIGNAL
VOLTAGE
TP109
TP103
VB3
TP112
-5V
TP110
+VBUS
TP101
+18V
TP97
PWRGND
+18VIN
TP108
PWRGND
2A
2B
J2 (H8, WORK)
2C
MAXPRO200 Betriebsanleitung 807701
TP93
-15VB
TP98
TP94 PWR
TP91
D+5V GND
GB
TP95
TP115
TP88
GA
PWRGND
TP89
+15VA
TP90
-15VA
1A
1B
1C

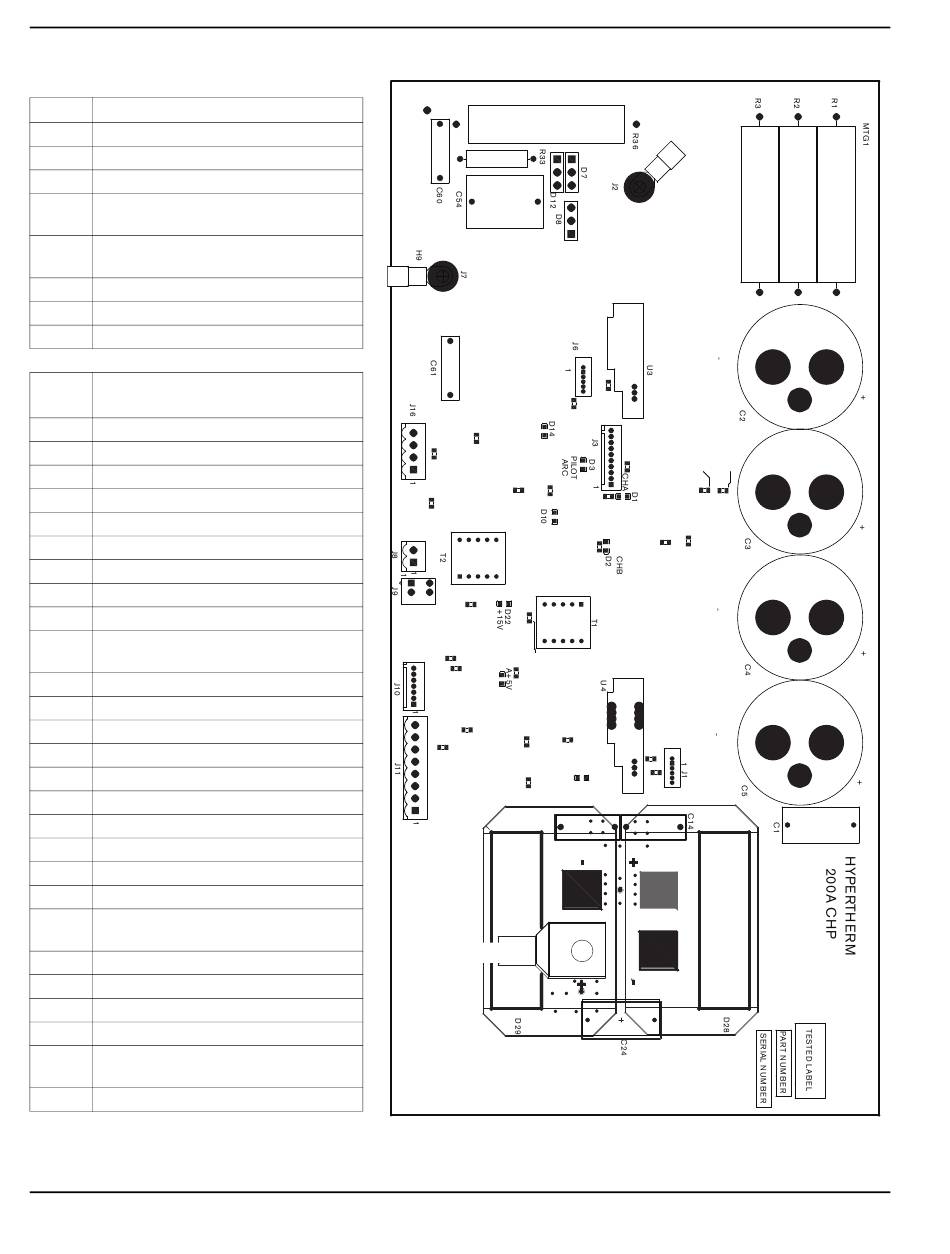

Chopper PCB
