Hypertherm MAXPRO200 Betriebsanleitung Seite 131

6
MAXPRO200 Betriebsanleitung 807701
1
Name
2
3
1 Fern
4
5
2 Ampere
7
3 Störfall
4 Kühlmittel-
Durchflussmenge
5 Test
6 Plasmastart-
Leuchte
7 Lichtbogen-
übertragungs-
Leuchte

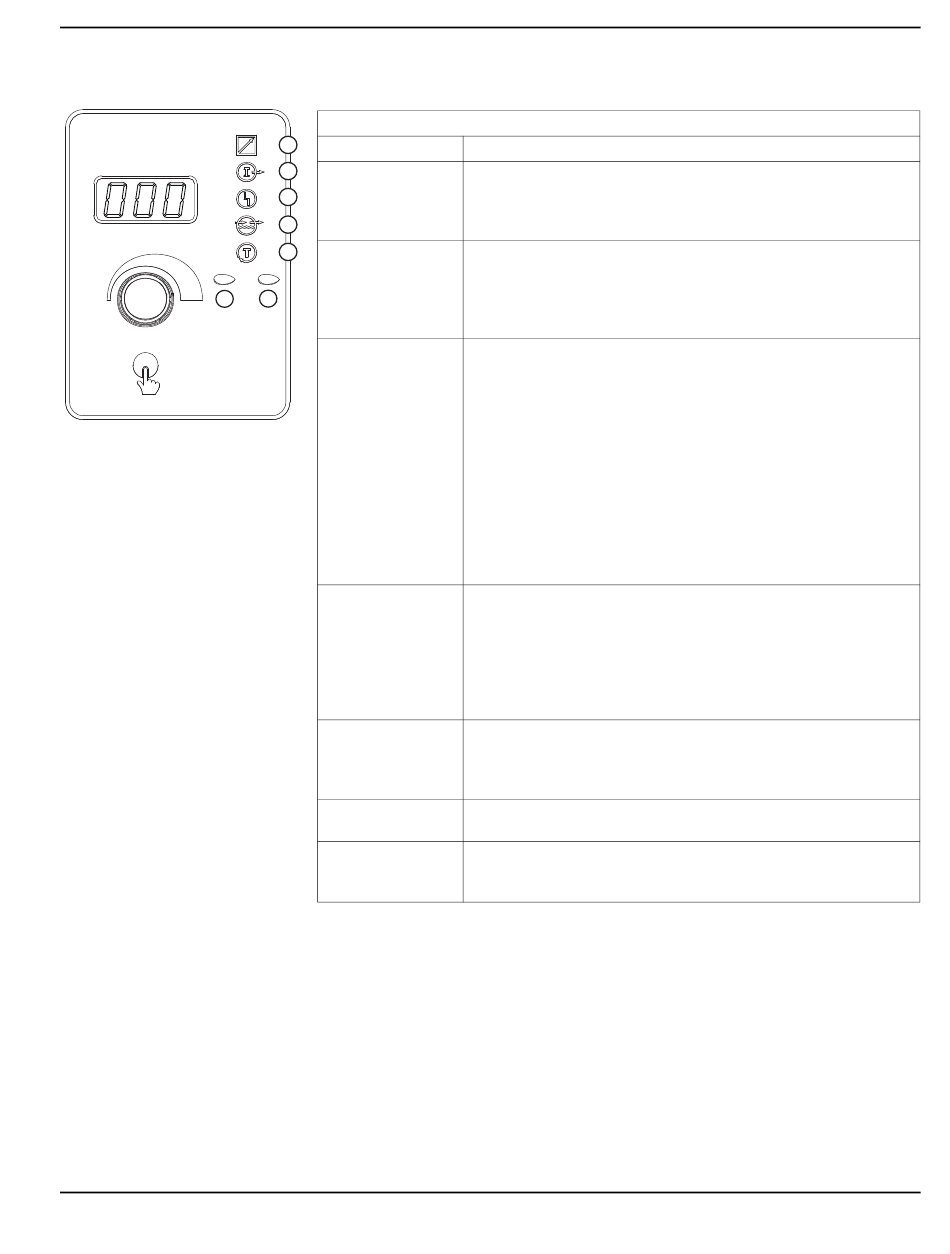

Symbole der dreistelligen Anzeige
Beschreibung
Das Fernsteuerungssymbol leuchtet, wenn die serielle Kommunikation
mit der Stromquelle stattfindet. Sie können noch zwischen den
Funktionen wechseln, aber die Schneidparameter können nur über die
CNC geändert werden.
Die Stromstärke wird durch Auswahl des A-Symbols und Drehen des
Reglerknopfes erhöht oder vermindert. Bei langsamem Drehen des
Reglerknopfes wird die Stromstärke stufenweise in 1-A-Schritten
erhöht oder vermindert. Bei schnellem Drehen des Reglerknopfes
können Sie von einer Prozessstromstärke zur anderen wechseln.
Das Störfallsymbol leuchtet, wenn ein Fehler auftritt.
Wenn der Fehlercode 60 oder niedriger ist, drücken Sie den Strom-
Auswahlschalter, um zum leuchtenden Störfallsymbol zu navigieren.
Sobald das Störfallsymbol ausgewählt ist, erscheint der Fehlercode in
der dreistelligen Anzeige.
Wenn der Fehlercode 60 oder höher ist, wird das Störfallsymbol
automatisch ausgewählt und der Fehlercode blinkt in der dreistelligen
Anzeige.
Drücken und halten Sie den Strom-Auswahlschalter, um die
Stromquellen-Statusnummer für beide Fehlercodetypen anzuzeigen.
Wenn das Symbol für die Kühlmittel-Durchflussmenge ausgewählt ist,
wird die Kühlmittel-Durchflussmenge in Gallonen pro Minute
angezeigt. Wenn Sie die Stromversorgung der Anlage einschalten
(ON) und das Symbol für die Kühlmittel-Durchflussmenge auswählen,
bevor die Stromquelle die Zählung für den Spülgang beendet hat, wird
der Durchflussschalter außer Kraft gesetzt und das Kühlmittel fließt
30 Sekunden lang weiter.
Wenn das Testsymbol ausgewählt ist, befindet sich das System im
Testmodus. Durch Drehen des Strom-Auswahlschalters ist der Zugriff
auf eine Reihe von Funktionen möglich. Weitere Informationen finden
Sie im Kapitel Wartung.
Diese weiße Leuchte leuchtet, wenn das Plasmastartsignal gesendet
wird, und bleibt an, bis das Startsignal deaktiviert wird.
Diese grüne Leuchte leuchtet, wenn der Lichtbogen auf das
Werkstück übertragen wird.
Wartung
131
