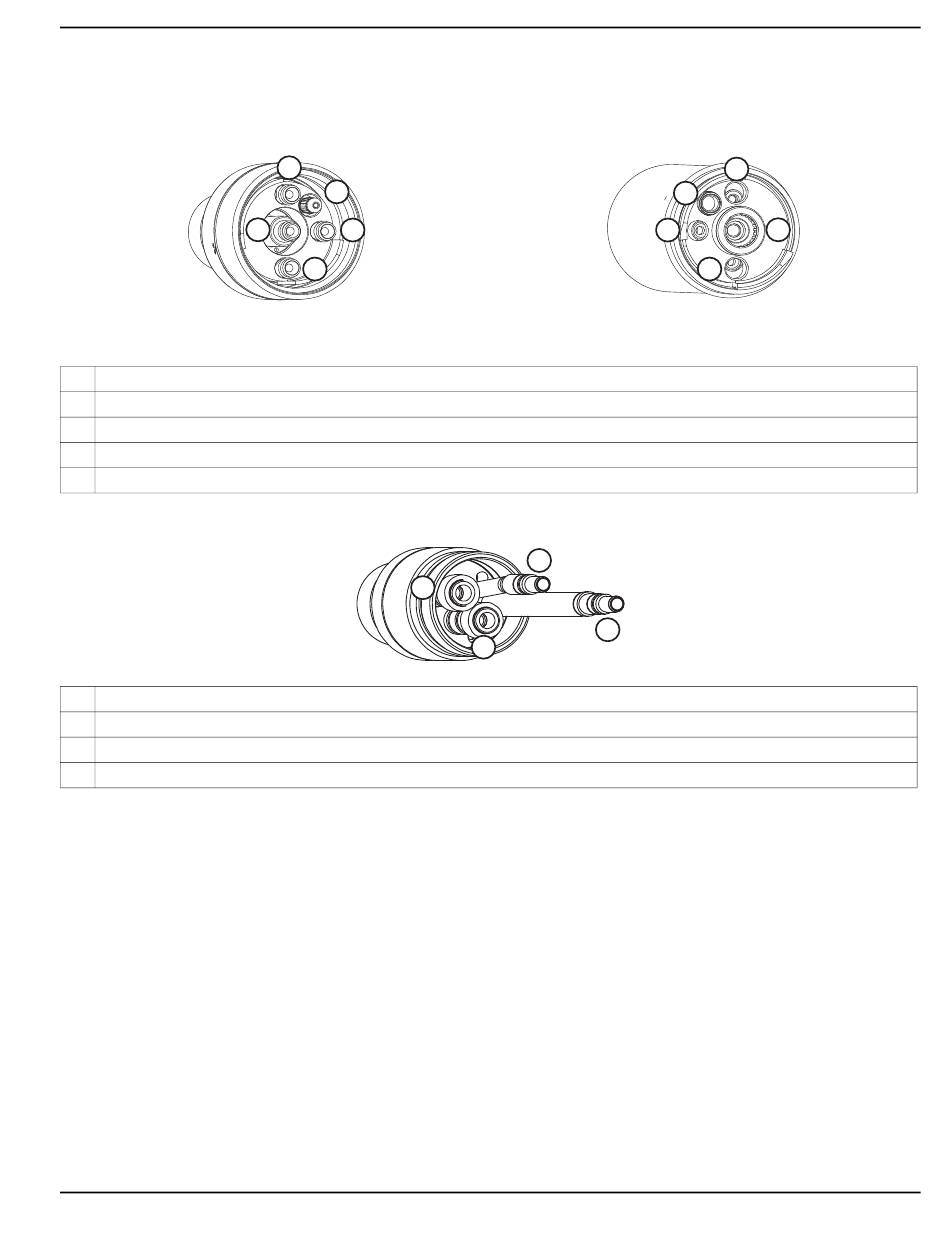

Brenneranschlüsse

Brenner mit Schnellkupplung

Brennerhauptkörper
1 Sekundärgas
2 Pilotlichtbogen
3 Kühlmittelrücklauf
4 Plasmagas
5 Kühlmittelzufluss

Gerader Brenner

1
Plasmagas
2 Kühlmittelzufluss (enthält ebenfalls Minusleitung)
3 Sekundärgas (enthält ebenfalls Pilotlichtbogenleitung)
Kühlmittelrücklauf
4
Betriebsanleitung 807701
MAXPRO200
1
2
3
5
4
1
Schnellkupplungssteckdose
2
3
4
1
2
3
5
4
