6.5 Identificazione

6.5.1 Codice modello

La pompa può essere identificabile dalla designa-
zione di modello riportata sull'apposita targhetta.
Esempio: DPK.15.80.22.5.0D
Codice Descrizione
DPK Pompa di drenaggio
[ ] Girante semi-aperta
V Girante a vortice
Dimensione massima
15
dei solidi [mm]
Diametro nominale
80
mandata pompa [mm]
Potenza erogata P2
22
1
22 = 2,2 kW
[ ] Standard
S Sensori
2 2 poli
4 4 poli
5 50 Hz
6 60 Hz
0D 380-415 V, DOL
1D 380-415 V, Y/D
0E 220-240 V, DOL
1E 220-240 V, Y/D
Variante
Z
personalizzata
1
Eccezione: Codice 075 = 0,75 kW

6.5.2 Targhetta di identificazione

Fissare la targhetta di identificazione aggiuntiva, in
dotazione alla pompa, nel punto di installazione
oppure conservarla nella copertina di questo
manuale.
Spiegazione
Mod. pompa
Tipo di girante
Passaggio libero
Mandata pompa
Potenza [kW]
Pos.
Attrezzatura
Numero di poli
Frequenza [Hz]
Tensione e
metodo di
avviamento
Personalizza-
zione
1
2
3
Type
4
Model
Hmax m Qmax
5
6
Motor ~ Hz P1/P2
7 -1
n min
Weight kg
8
9
DK-8850 Bjerringbro Denmark
10 11 12 13

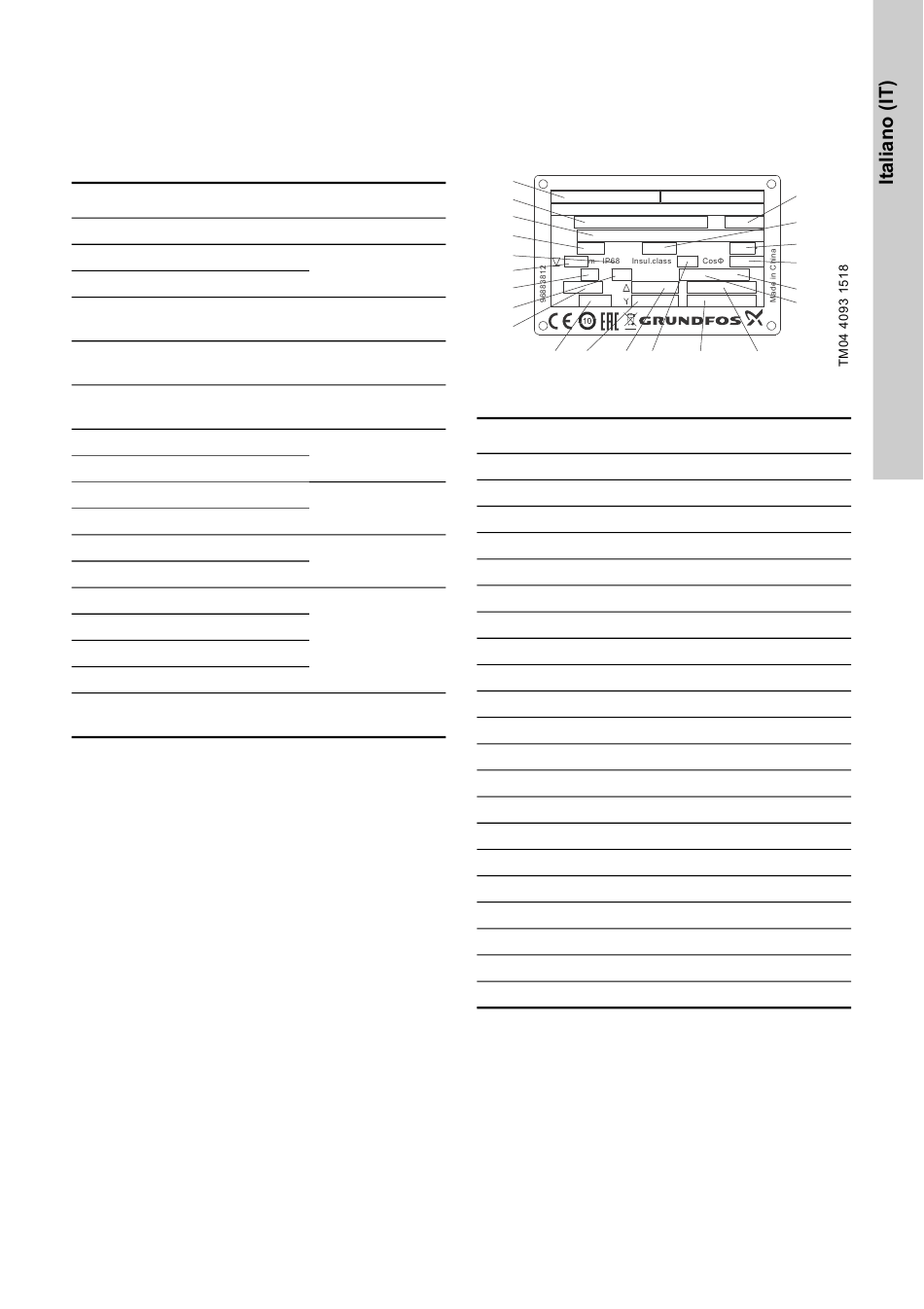

Fig. 11 Targhetta di identificazione
Descrizione
1 Organismo di notifica
2 Designazione
3 Codice prodotto e numero di serie
4 Max. prevalenza [m]
5 Grado di protezione
6 Max. profondità di installazione [m]
7 Numero di fasi
8 Frequenza [Hz]
-1
9 Velocità [min ]
10 Peso [kg]
11 Tensione nominale [V], Stella
12 Tensione nominale [V], Triangolo
13 Classe di isolamento
14 Corrente nominale [A], Stella
15 Corrente nominale [A], Triangolo
16 Potenza assorbita dal motore P1 [kW]
17 Potenza erogata dal motore P2 [kW]
18 Fattore di potenza
19 Max. temperatura del liquido [°C]
20 Portata massima [m
21 Codice di produzione, anno e settimana
21
20
P.c.
19
l/s Tmax. : c
18
kW
17
A
V
A
V
16
14 15
3
/h]
