Darykite taip:
1. Pridėkite kreipiamųjų laikiklį siurblinės viduje ir
laikinai priveržkite jį dviem inkariniais varžtais.
2. Padėkite automatinės movos pagrindą siurblinės
dugne.
Naudodamiesi svambalu, nustatykite teisingą jo
padėtį.
3. Priveržkite stipriais skečiamaisiais varžtais.
Atremkite automatinės movos pagrindą taip, kad
priveržtas jis būtų horizontalus.
4. Prijunkite išvado liniją taip, kad ji nebūtų
deformuota ar patirtų įtempių.
5. Įstatykite kreipiamąsias į automatinės movos
pagrindą ir nupjaukite jas tiek, kad jų ilgis tiksliai
atitiktų laikiklio padėtį.
6. Išsukite varžtus, kuriais laikinai buvo priveržtas
kreipiamųjų laikiklis ir uždėkite kreipiamųjų laikiklį
ant kreipiamųjų. Tada vėl stipriai priveržkite
laikiklį prie siurblinės sienelės.
Kreipiamosios neturi turėti jokio ašinio
laisvumo, nes tai siurbliui dirbant sukels
triukšmą.
7. Prieš nuleisdami siurblį į siurblinę, išvalykite iš
jos visas statybines šiukšles.
8. Prie siurblio išvado pritvirtinkite kreipiamųjų
šliaužiklį. Tada įstatykite kreipiamųjų šliaužiklį
tarp kreipiamųjų ir prie siurblio rankenos
pritvirtinta grandine nuleiskite siurblį į siurblinę.
Kai siurblys pasieks automatinės movos
pagrindą, jis automatiškai sandariai prisijungs.
9. Užkabinkite grandinės galą ant tinkamo kablio
siurblinės viršuje taip, kad grandinė nesiliestų
prie siurblio korpuso.
10. Suvyniokite per ilgą maitinimo kabelio dalį ant
ritės, kad kabelis eksploatavimo metu nebūtų
pažeistas. Pritvirtinkite ritę prie tinkamo kablio
siurblinės viršuje.
Patikrinkite, ar kabelis nėra stipriai
sulenktas ar prispaustas.
11. Prijunkite maitinimo kabelį.
152
3.1.3 Įrengimas laisvai pastatant panardinus
Įrengimui laisvai pastatant skirti siurbliai gali būti
pastatyti siurblinės dugne ar panašioje vietoje.
Siurblys turi būti sumontuotas ant žiedinio stovo. Žr.
2 pav.

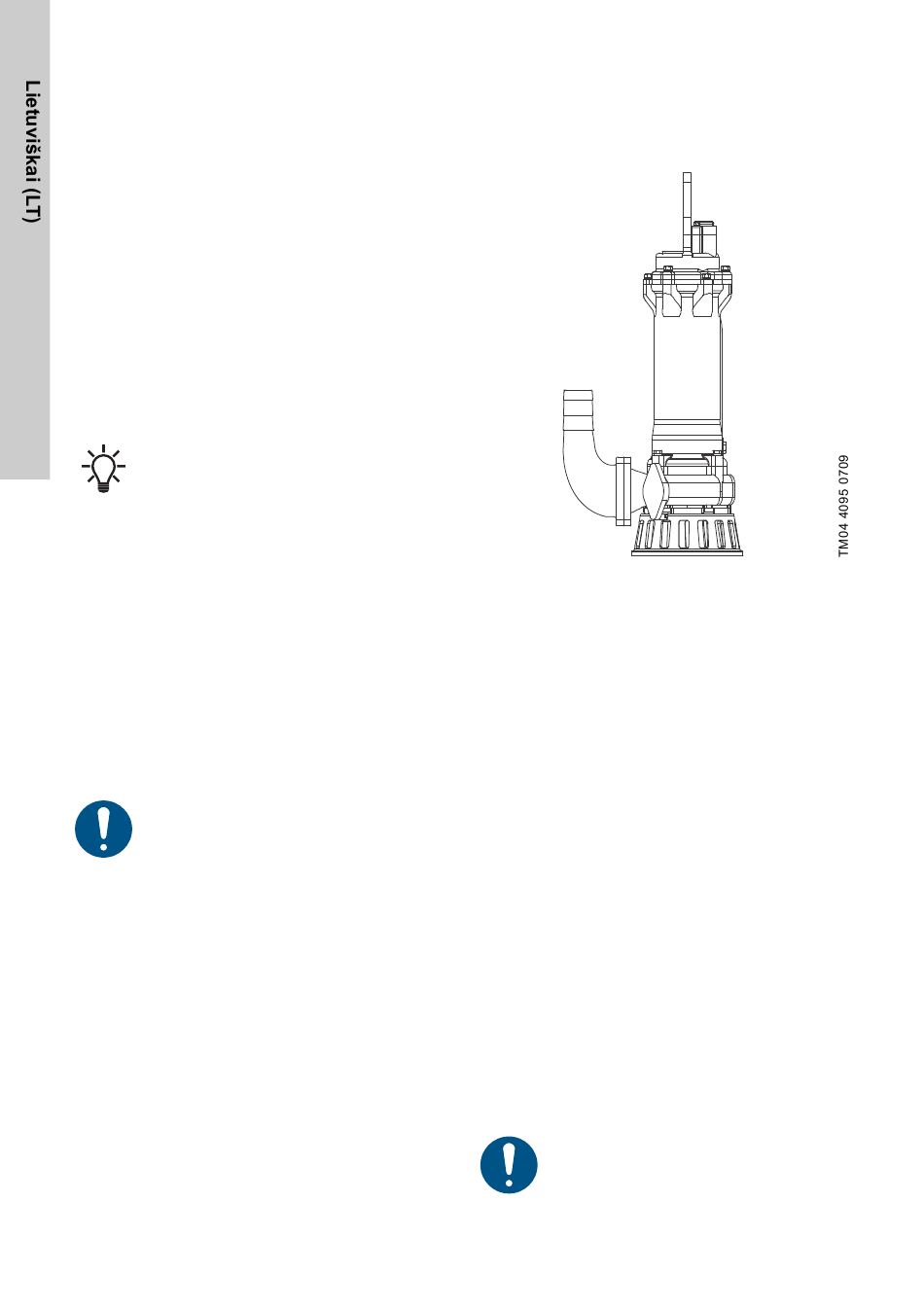

2 pav. Laisvai stovintis siurblys ant žiedinio
stovo
Kad siurblį būtų lengviau prižiūrėti ir atjungti nuo
išvado linijos, prie išvado prijunkite lanksčią jungtį
arba movą.
Jei naudojama žarna, pasirūpinkite, kad ji nebūtų
užsispaudusi ir, kad vidinis žarnos skersmuo atitiktų
siurblio išvado skersmenį.
Jei naudojamas standus vamzdis, reikia sumontuoti
jungtį arba movą, atbulinį vožtuvą ir sklendę čia
išvardinta tvarka, žiūrint nuo siurblio.
Jei siurblys įrengiamas tokioje vietoje, kur yra
dumblo arba nelygus pagrindas, pastatykite siurblį
ant plytų ar panašios atramos.
Darykite taip:
1. Prie siurblio išvado pritvirtinkite 90 ° alkūnę ir
prijunkite išvado vamzdį arba žarną.
2. Prie siurblio kėlimo rankenos pritvirtinta grandine
nuleiskite siurblį į skystį. Pastatykite siurblį ant
lygaus, tvirto pagrindo ir pasirūpinkite, kad
siurblys stovėtų saugiai.
3. Užkabinkite grandinės galą ant tinkamo kablio
siurblinės viršuje taip, kad grandinė nesiliestų
prie siurblio korpuso.
4. Suvyniokite per ilgą maitinimo kabelio dalį ant
ritės, kad kabelis eksploatavimo metu nebūtų
pažeistas.
5. Pritvirtinkite ritę prie tinkamo kablio.
Patikrinkite, ar kabelis nėra stipriai
sulenktas ar prispaustas.
6. Prijunkite variklio maitinimo kabelį.
