Należy postępować w następujący sposób:
1. Zamocować łącznik prowadnic wewnątrz
pompowni i dokręcić tymczasowo za pomocą
śrub kotwowych.
2. Na dnie pompowni ustawić podstawę autozłącza.
Sprawdzić za pomocą pionu właściwe
ustawienie.
3. Przymocować za pomocą śrub rozprężnych.
Podeprzeć podstawę autozłącza tak, aby po
zamocowaniu była ustawiona poziomo.
4. Podłączyć rurociąg tłoczny, nie narażając go na
żadne odkształcenia ani naprężenia.
5. Włożyć prowadnice w podstawę autozłącza
i dokładnie dopasować ich długość do wspornika
prowadnic.
6. Odkręcić prowizorycznie zamocowany górny
łącznik prowadnic i osadzić go na końcach
prowadnic. Zamocować łacznik prowadnic do
ściany pompowni.
Prowadnice nie mogą mieć luzów
osiowych, gdyż będzie to wywoływać
hałas podczas pracy pompy.
7. Przed opuszczeniem pompy do pompowni należy
oczyścić jej dno z zanieczyszczeń.
8. Założyć pazur prowadnicy na króćcu tłocznym
pompy. Wsunąć pazur prowadzący pompy
pomiędzy prowadnice i opuścić pompę do
pompowni, wykorzystując do tego łańcuch
przymocowany do uchwytu do podnoszenia
pompy. W momencie gdy pompa zostanie
opuszczona do podstawy autozłącza,
automatycznie następuje szczelne połączenie.
9. Zawiesić koniec łańcucha na odpowiednim haku
u góry pompowni w taki sposób, aby nie mógł on
dotykać korpusu pompy.
10. Wyregulować długość kabla zasilającego
poprzez nawinięcie go na szpulę tak, aby nie
uległ uszkodzeniu podczas eksploatacji pompy.
Przymocować szpulę kabla do odpowiedniego
uchwytu w górnej części pompowni.
Sprawdzić, czy kabel nie jest zagięty lub
zwinięty zbyt mocno.
11. Podłączyć kabel zasilający.
168
3.1.3 Montaż wolnostojący na mokro
Pompy do montażu wolnostojącego na mokro można
ustawiać bezpośrednio na dnie pompowni lub
podobnie. Pompa musi być montowana na
podstawie pierścieniowej. Zob. rys. 2.

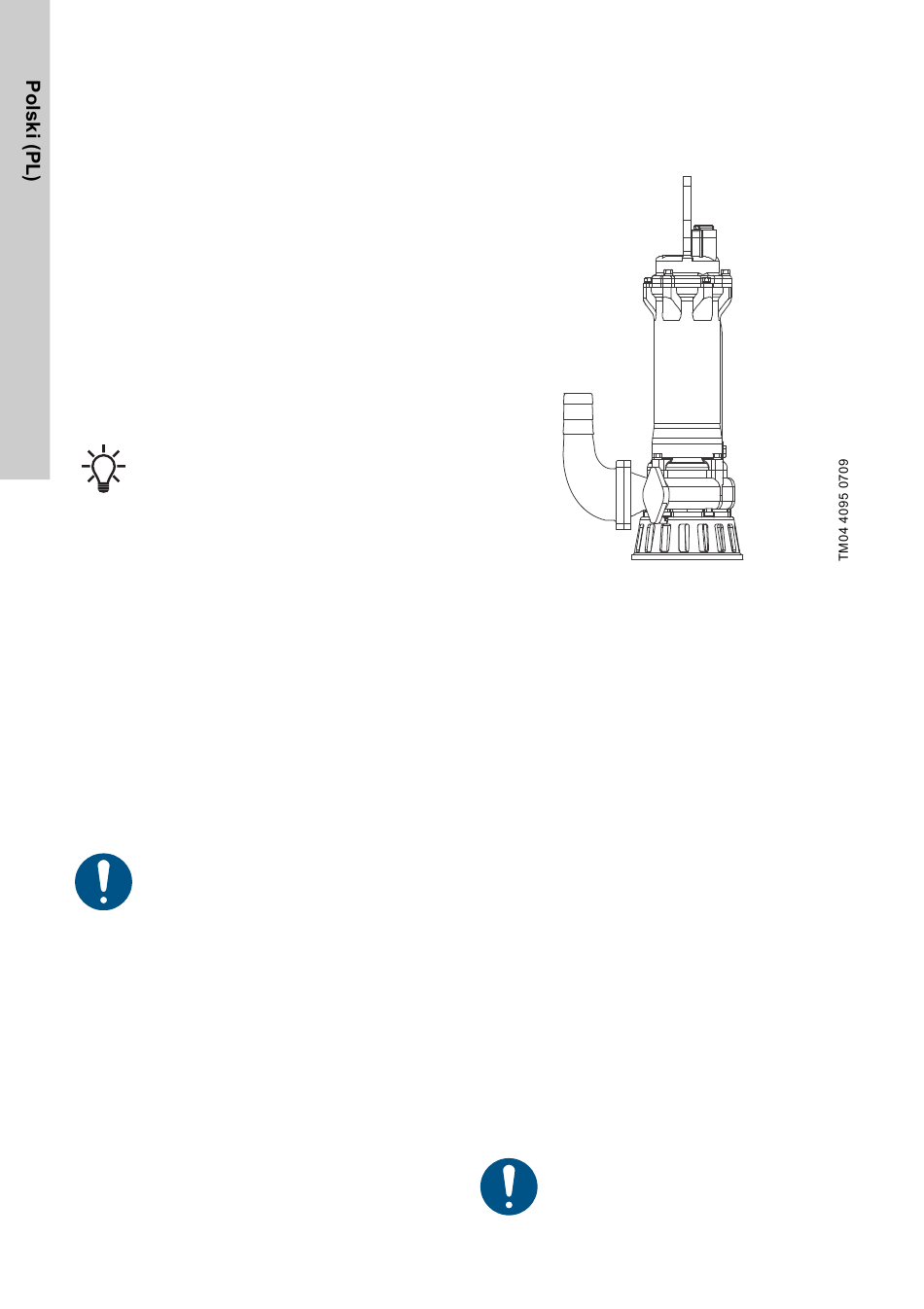

Rys. 2 Pompa wolnostojąca na podstawie
pierścieniowej
Do końca króćca tłocznego przyłączyć złącze
elastyczne lub dwuzłączkę w celu łatwego
odłączenia pompy od instalacji rurowej
i przeprowadzania prac serwisowych.
W przypadku zastosowania węża należy upewnić
się, że wąż nie ulega załamaniom, a jego średnica
wewnętrzna odpowiada wymiarom króćca tłocznego.
W przypadku rur sztywnych należy zamontować
kolejno złączkę lub złącze, zawór zwrotny oraz
zawór odcinający (patrząc od strony pompy).
Przy montażu pompy na podłożu zamulonym lub
nierównym zalecane jest ustawienie jej na cegłach
lub podobnej podporze.
Należy postępować w następujący sposób:
1. Na króćcu tłocznym pompy zamontować kolano
90 ° i podłączyć przewód tłoczny lub wąż.
2. Zanurzyć pompę w cieczy, posługując się
zamocowanym do uchwytu łańcuchem.
Bezpiecznie ustawić pompę na równym,
stabilnym podłożu.
3. Zawiesić koniec łańcucha na odpowiednim haku
u góry pompowni w taki sposób, aby nie mógł on
dotykać korpusu pompy.
4. Wyregulować długość kabla zasilającego
poprzez nawinięcie go na szpulę tak, aby nie
uległ uszkodzeniu podczas eksploatacji pompy.
5. Przymocować szpulę do odpowiedniego haka.
Sprawdzić, czy kabel nie jest zagięty lub
zwinięty zbyt mocno.
6. Podłączyć kabel zasilający silnik.
