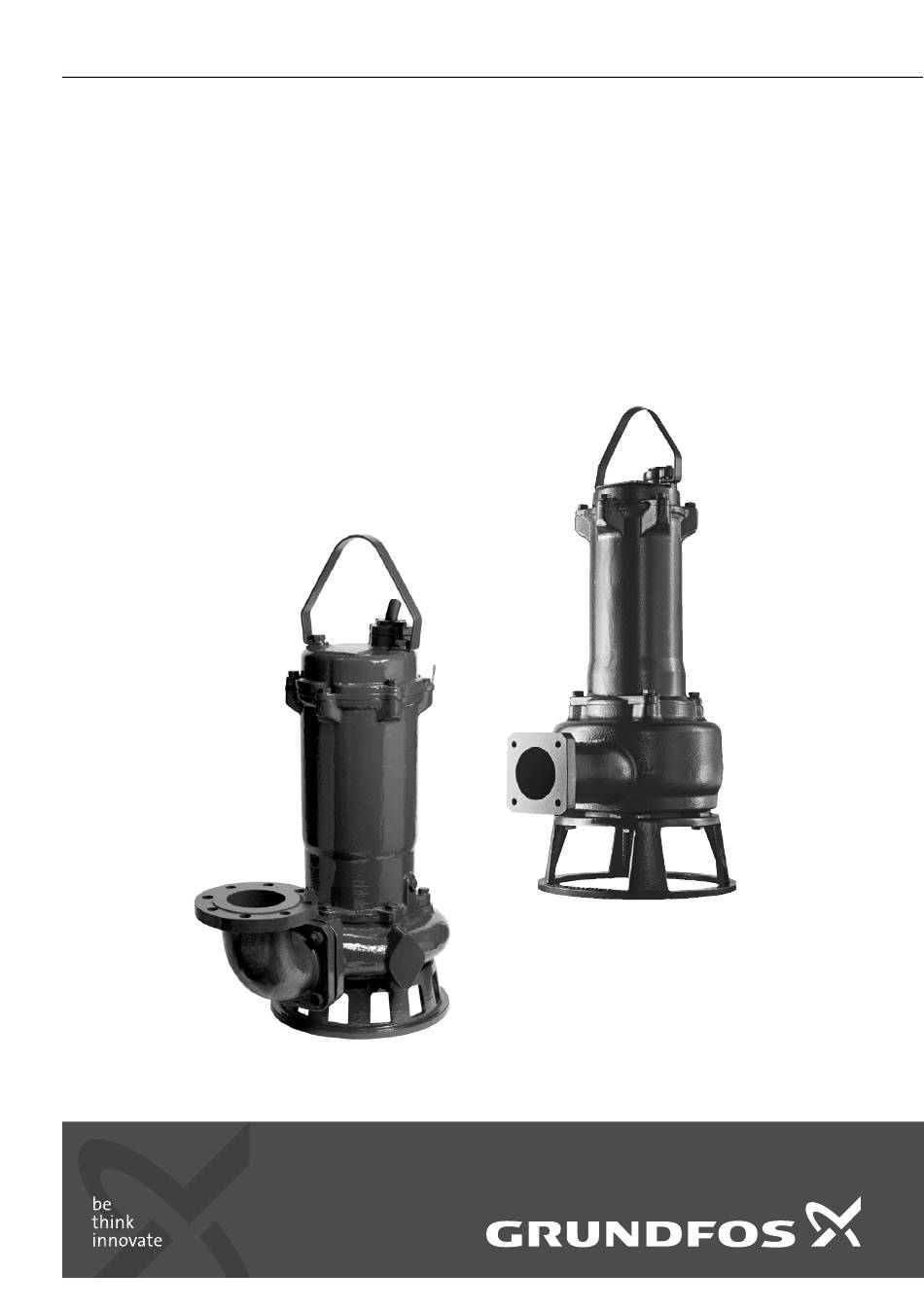

- Seite 1 GRUNDFOS ANLEITUNG DPK, DPK.V 50 Hz Montage- und Betriebsanleitung...
- Seite 2 Pumpensteuerungen 2. Allgemeine Informationen 11.2 GU01 und GU02 11.3 Frequenzumrichterbetrieb Um einen zuverlässigen und optimalen Betrieb zu gewährleisten, sind die DPK-Pumpen von Grundfos 11.3.1 Empfehlungen mit verschiedenen Laufradtypen ausgestattet. 11.3.2 Mögliche Auswirkungen Entwässerungspumpen DPK: Inbetriebnahme • Pumpen mit 0,75 - 15 kW verfügen über ein halb- 12.1...
- Seite 3 10 eingesetzt werden. Medientemperatur 0 bis 40 °C. Dichte des Fördermediums Max. 1000 kg/m Sollen Flüssigkeiten mit einer höheren Dichte geför- dert werden, wenden Sie sich bitte an Grundfos. Einbautiefe Max. 20 m unter dem Flüssigkeitsstand. Abb. 3 DPK.V-Pumpe Schalthäufigkeit Max.
- Seite 4 4. Verwendungszweck 6. Transport und Lagerung DPK-Pumpen sind zum Fördern der folgenden Flüs- 6.1 Transport sigkeiten bestimmt: Die Pumpe lässt sich sowohl in vertikaler als auch in • Dränagewasser horizontaler Position transportieren. Stellen Sie • Oberflächenwasser sicher, dass die Pumpe dabei nicht wegrollen oder •...
- Seite 5 Sichtprüfung zu unterziehen Frequenz [Hz] und das Laufrad von Hand zu drehen. Sinkt der Drehzahl [min Isolationswiderstand unter 10 Megaohm, wenden Sie sich bitte an Grundfos. Gewicht • Ist die Pumpe nicht in Betrieb, sind die Versor- Nennspannung [V], Sternschaltung gungskabel am Schaltschrank abzuklemmen.
- Seite 6 8. Zulassungen Die Standardausführung der DPK-Pumpen wurde vom TÜV gemäß der EG-Maschinenrichtlinie 98/37/EG geprüft. Registrierungsnummer: AM 5014341 3 0001 Berichtsnummer: 13009106 001 9. Typenschlüssel Die Pumpe kann anhand der auf dem Typenschild angegebenen Typenbezeichnung eindeutig identifi- ziert werden. Siehe Abschnitt Typenschild.
- Seite 7 10. Installation 10.2 Nassaufstellung mit automatischer Kupplung Vor dem Montieren der Pumpe ist Folgendes sicher- zustellen: Bei einer Festinstallation kann die Pumpe auf eine stationäre, automatische Kupplung mit • dass die Pumpe mit den Angaben in der Auf- Führungsrohren montiert werden. Durch die tragsbestätigung übereinstimmt.
- Seite 8 Bei einer Festinstallation sollte eine zusätzliche Die Führungsrohre dürfen kein Verschraubung oder eine Kupplung auf der Axialspiel aufweisen, da ansonsten Geräu- Hinweis Druckleitung montiert werden, um Servicearbeiten sche während des und die Trennung der Pumpe von der Druckleitung Pumpenbetriebs auftreten können. zu erleichtern.
- Seite 9 Montageortes von den örtli- Pumpensteuerung. Die Anleitung ist unter chen Brandschutzbehörden abgenommen www.grundfos.de verfügbar. werden. Schaltkästen und Pumpensteuerungen von Grundfos dürfen nicht in explosionsge- fährdeter Umgebung installiert werden. Es muss sichergestellt sein, dass die Schutzeinrichtungen ordnungsgemäß angeschlossen sind. Abb. 7 Schaltplan, Direktanlauf Abb.
- Seite 10 • LC 110, LCD 110 über Tauchelektroden. die Steuertafel anzuschließen. LC-Steuerungen dienen zur Regelung von Ein- Das GU01 und GU02 werden von Grundfos herge- Pumpenanlagen und LCD-Steuerungen zur stellt. Für weitere Informationen wenden Sie sich Regelung von Zwei-Pumpenanlagen. bitte an die nächste Grundfos Niederlassung.
- Seite 11 12. Inbetriebnahme 12.1 Drehrichtung Zum Prüfen der Drehrichtung darf die Warnung Hinweis Pumpe vor dem Eintauchen nur Vor Beginn der Arbeiten an der Pumpe, kurzzeitig eingeschaltet werden. sind die Sicherungen zu entfernen oder das Pumpensystem über den Hauptschal- Bei jedem Anschluss an eine neue Installation ist die ter abzuschalten.
- Seite 12 13. Betrieb 14. Wartung, Inspektion und Überholung Dauerbetrieb (S1): In dieser Betriebsart läuft die Pumpe im 14.1 Wartung Dauerbetrieb, ohne dass ein Abschalten erforderlich ist, damit die Pumpe abkühlen kann.Siehe Abb. 11. Die Lebensdauer der Pumpe ist stark von den Ist die Pumpe vollständig im Fördermedium Betriebsbedingungen abhängig.
- Seite 13 Ggf. ist ein Austausch oder eine Reparatur vorzunehmen. 14.3 Überholung 20 KΩ Eine Überholung der Pumpen sollte nur durch eine von Grundfos autorisierte Servicewerkstatt durchgeführt werden. Eine normale Überholung beinhaltet folgende Punkte: 1. Zerlegen und Reinigen der Pumpe 2. Überprüfen und ggf. Austauschen jeder einzel- nen Komponente 3.
- Seite 14 15. Störungsbehebung Warnung Bei mit Sensor ausgestatteten Pumpen sollte die Störungssuche mit der Überprü- Vor Beginn der Arbeiten an der Pumpe, fung der Statusmeldungen am Bedienfeld sind die Sicherungen zu entfernen oder Hinweis der GU01- oder GU02-Steuerung begin- das Pumpensystem über den Hauptschal- nen.
- Seite 15 Störung Mögliche Ursache Abhilfe 1. Das Fördermedium enthält zu Eine Pumpe mit größerem freien Durchgang große Feststoffpartikel. wählen. Pumpe verstopft. 2. Eine Schlammschicht hat sich auf Ein Tauchrührwerk im Schacht installieren. der Oberfläche gebildet.
- Seite 16 Alle Rotationsbauteile dürfen sich nicht mehr drehen. 16.1 Serviceunterlagen Die Servicedokumenation ist verfügbar unter www.grundfos.com > Internationale Website > Grundfos Product Center > Service & Support. Bei Fragen wenden Sie sich bitte an die nächste Grundfos-Niederlassung oder anerkannte Reparatur- werkstatt. 16.2 Kontaminierte Pumpen Warnung Wurde die Pumpe zur Förderung einer...
- Seite 17 Anhang Dimensions Abb. 1 Dimensions of pump without accessories DPK.10.50.075 DPK.10.50.15 DPK.10.80.22, 50 Hz DPK.10.80.22, 60 Hz DPK.15.80.37 DPK.15.80.55 DPK.15.100.75 DPK.20.100.110 DPK.20.100.150 DPK.20.150.190 1023 DPK.20.150.220 1023...
- Seite 18 Abb. 2 Dimensions of pump on ring stand Hose Flange Hose Flange Hose Flange DPK.10.50.075 DPK.10.50.15 DPK.10.80.22, 50 Hz DPK.10.80.22, 60 Hz DPK.15.80.37 DPK.15.80.55 DPK.15.100.75 DPK.20.100.110 DPK.20.100.150 DPK.20.150.190 1163 DPK.20.150.220 1163...
- Seite 19 Abb. 3 Dimensions of pump on auto coupling DPK.10.50.075 DPK.10.50.15 DPK.10.80.22, 50 Hz DPK.10.80.22, 60 Hz DPK.15.80.37 DPK.15.80.55 DPK.15.100.75 DPK.20.100.110 DPK.20.100.150 DPK.20.150.190 1078 1083 DPK.20.150.220 1078 1083 ZDN1 DPK.10.50.075 M16 * 200L DPK.10.50.15 M16 * 200L DPK.10.80.22, 50 Hz M16 * 200L DPK.10.80.22, 60 Hz M16 * 200L DPK.15.80.37...
- Seite 20 DPK.V Abb. 4 Dimensions of pump without accessories DPK.V.65.80.15.2 548.0 DPK.V.65.80.15.4 715.0 DPK.V.65.80.22.2 568.0 DPK.V.65.80.22.4 715.0 DPK.V.80.80.37.2 728.0 DPK.V.80.80.37.4 895.0 DPK.V.80.80.55.2 886.0 DPK.V.80.80.55.4 895.0 DPK.V.80.80.75.2 886.0 DPK.V.80.80.75.4 895.0...
- Seite 21 Abb. 5 Dimensions of pump on ring stand Hose Flange Hose Flange Hose Flange DPK.V.65.80.15.2 DPK.V.65.80.15.4 DPK.V.65.80.22.2 DPK.V.65.80.22.4 DPK.V.80.80.37.2 DPK.V.80.80.37.4 DPK.V.80.80.55.2 665.5 DPK.V.80.80.55.4 DPK.V.80.80.75.2 665.5 DPK.V.80.80.75.4...
- Seite 22 Abb. 6 Dimensions of pump on auto coupling DPK.V.65.80.15.2 DPK.V.65.80.15.4 DPK.V.65.80.22.2 DPK.V.65.80.22.4 DPK.V.80.80.37.2 DPK.V.80.80.37.4 DPK.V.80.80.55.2 DPK.V.80.80.55.4 DPK.V.80.80.75.2 DPK.V.80.80.75.4 ZDN1 DPK.V.65.80.15.2 M16 * 200L DPK.V.65.80.15.4 M16 * 200L DPK.V.65.80.22.2 M16 * 200L DPK.V.65.80.22.4 M16 * 200L DPK.V.80.80.37.2 M16 * 200L DPK.V.80.80.37.4 1003 M16 * 200L DPK.V.80.80.55.2...
- Seite 23 CN: EC 产品合格声明书 KO: EC 적합성 선언 我们格兰富在我们的全权责任下声明，产品 DPK, DWK，即该合格证所 Grundfos 에서는 자사의 단독 책임에 따라 이 선언과 관련된 DPK, DWK 指之产品，符合欧共体使其成员国法律趋于一致的以下欧共理事会指令： 제품이 EC 회원국 법률에 기반한 다음 이사회 지침을 준수함을 선언합니 다 : ID: Deklarasi kesesuaian dengan EC –...
- Seite 24 Declaration of conformity EAC Насосы серий DPK, DWK сертифицированы на соответствие требованиям Технических регламентов Таможенного союза: ТР ТС 004/2011 "О безопасности низковольтного оборудования"; ТР ТС 010/2011 "О безопасности машин и оборудования"; ТР ТС 020/2011 "Электромагнитная совместимость технических средств". Сертификат соответствия: №...
