Vuotoanturit on liitetty valvontakaapeliin, katso jakso 5. Sähkölii-
tännät, ja vuotoanturien katkaisuyksiköt on liitettävä erillisen
pumppuohjausyksikön turvapiiriin.
5. Sähköliitännät
Pumpun sähköiset liitännät on suoritettava paikallisten säännös-
ten mukaisesti.
Syöttöjännite ja -taajuus on ilmoitettu pumpun tyyppikilvessä.
Jännitetoleranssi saa olla korkeintaan ±10% nimellisjännitteestä
(±5% räjähdyssuojatuille pumpuille). Tarkista, että moottori on lii-
tettävissä asennuspaikan verkkojännitteelle.
Pumppuun on liitettävä ulkoinen verkkovirran katkai-
sija.

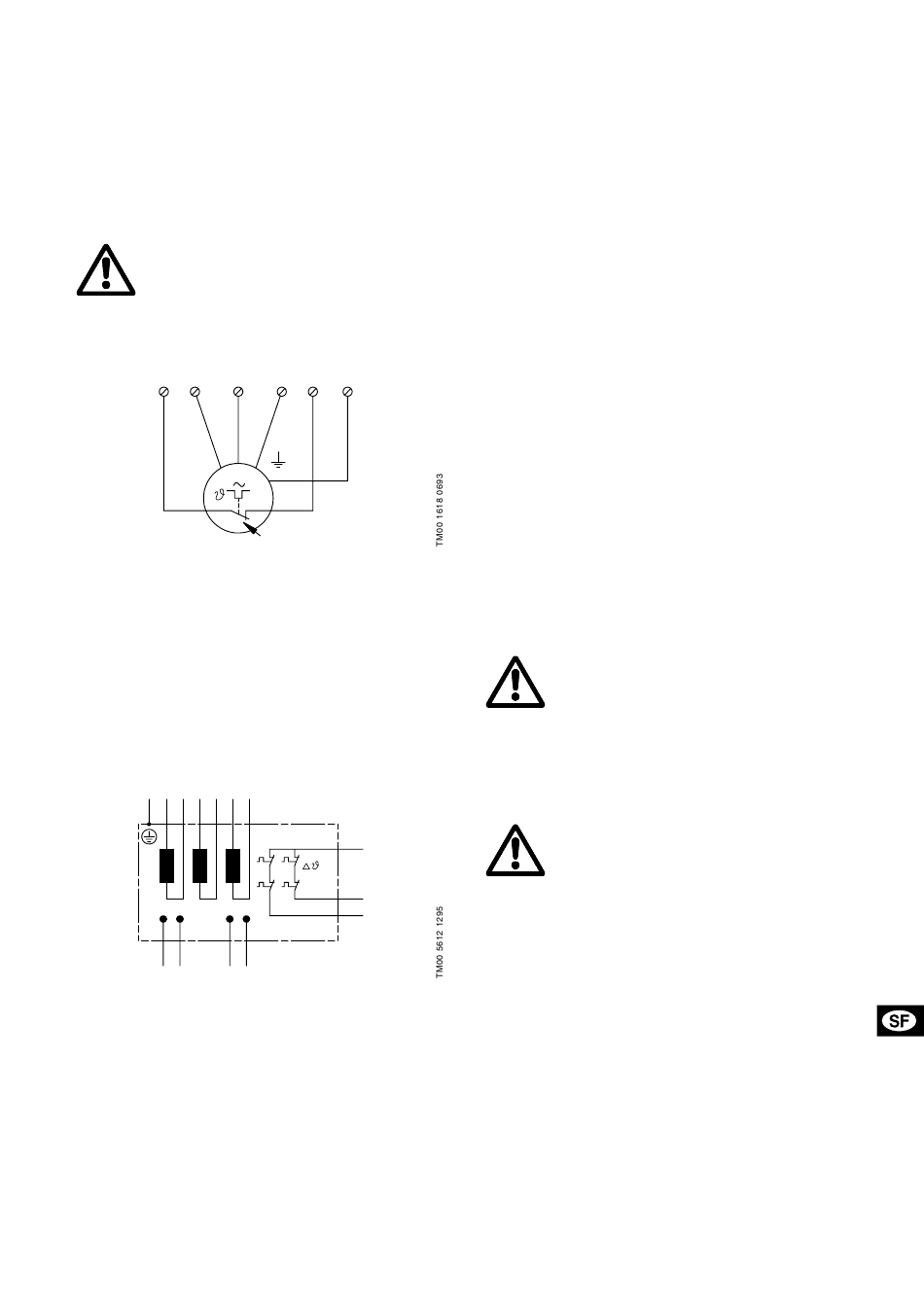

AP80 pumput 2,6 kW tehoon asti ovat tarkoitetut ainoastaan suo-
rakäynnistykselle (DOL), katso kuva fig. 1.
Kuva 1
T1 U V
M
Muissa pumppumalleissa on valmius Y/∆−käynnistykselle, t.s.
moottorikäämien molemmat päät ovat saatavilla moottorikaape-
lissa, katso kuva 2.
• T1 ja T3 on liitetty vakio lämpötila-anturisarjaan.
• T1 ja T2 on liitetty ylimääräiseen lämpötila-anturisarjaan räjäh-
dyssuojatuissa pumpuissa.
• S1 ja S2 on liitetty öljykammion vuotoanturiin.
• S3 ja S4 on liitetty yläkannen alla sijaitsevan kammion vuoto-
anturiin.
• Kahdella kosteusanturilla varustetut pumput voidaan liittää yh-
teiseen hälytysreleeseen (rinnakkaisliitäntä) tai kahteen relee-
seen.
Kuva 2
PE U U V V W W
1 2 1 2 1
S S S S
1 2 3
5.1 Moottorisuoja
Kaikki pumput toimitetaan 10 m kaapelilla ja vapaalla kaapeli-
päällä. Pumppuihin on liitettävä erillinen pumppuohjaus ja moot-
torisuoja.
Staattorikäämeihin on sisäänrakennettu lämpötila-anturit mootto-
rijännitteen katkaisemiseksi mahdollisen ylikuormituksen sattu-
essa.
Moottorin ja pumppupesän väliseen öljykammioon sekä yläkan-
nen alle kytkentäsillan viereen on sisäänrakennettu vuotoanturit
moottorijännitteen katkaisemiseksi mahdollisen vesivuodon sattu-
essa (koskee ainoastaan pumppuja 4,8 kW tehosta alkaen).
Lämpötila- ja vuotoanturit on liitetty valvontakaapeliin. Lämpötila-
anturien ja vuotoanturien katkaisuyksiköt on liitettävä erillisen
pumppuohjausyksikön turvapiiriin.
W T2 PE
Maks. 250 V / 2,5 A Max. 250V / 2.5 A
2
T
1
+10°C
T
2
T
3
4
Huom: Erillistä vakiorakenteista moottorisuojaa/kytkentärasiaa ei
saa asentaa räjähdysvaarallisiin tiloihin.
6. Käyttöönotto
Toimintatapa:
1. Tarkista öljykammion öljypinta.
2. Poista sulakkeet ja tarkista, että juoksupyörä pyörii vapaasti.
3. Tarkista, että valvontalaitteisto toimii.
4. Tarkista, että järjestelmä on täytetty nesteellä ja ilmattu.
5. Varmista, että pumppu on upotettu pumpattavaan nesteeseen.
6. Avaa mahdolliset sulkuventtiilit.
7. Tarkista pintakatkaisijoiden säätö.
8. Käynnistä pumppu.
9. Kuiva-asenteisissa pumpuissa jäähdytysvaippa on ilmattava
erikseen.
Huom. Pumpun voi käynnistää hetkeksi pyörimissuunnan tarkis-
tamista varten ilman että se on upotettu nesteeseen.
6.1 Pyörimissuunta
Pyörimissuunnan tarkistus suoritetaan seuraavasti ja tulee suorit-
taa joka kerta kun pumppu liitetään uudella asennuspaikalla:
1. Pumppu käynnistetään ja vesimäärä tai paine mitataan.
2. Pumppu pysäytetään ja verkkoliitännän kaksi vaihetta vaihde-
taan keskenään.
3. Pumppu käynnistetään ja vesimäärä tai paine mitataan uudel-
leen.
4. Pumppu pysäytetään.
5. Kohtien 1. ja 3. tuloksia verrataan. Suurin vesimäärä tai paine
ilmoittaa oikean pyörimissuunnan.

7. Kunnossapito ja huolto

Ennen mitään pumpulle suoritettavia toimenpiteitä,
on syöttöjännite katkaistava ja varmistettava, ettei
sitä epähuomiossa voida kytkeä. Lisäksi kaikkien
pyörivien osien on oltava pysähdyksissä.
Kunnossapidon ja huollon saa suorittaa vain erikoisesti tähän
koulutetut henkilöt.
Ennen kuin kunnossapito- tai huoltotoimenpiteisiin ryhdytään, on
varmistettava, että pumppu on perusteellisesti huuhdeltu puh-
taalla vedellä. Huuhtele pumppuosat puhtaalla vedellä sitä mu-
kaa kun pumppua puretaan.
Öljykammion tarkistusaukon ruuvia irroitettaessa on
huomioitava, että öljykammiossa voi olla ylipainetta.
Ruuvia ei tule aukaista kokonaan ennen kuin paine
on tasaantunut.
Tavallisessa käytössä toimivat pumput on tarkastettava vähin-
tään kerran vuodessa. Jos pumpattava neste sisältää paljon lie-
tettä tai hiekkaa tai jos pumppu on jatkuvassa käytössä, on
pumppu tarkastettava n. joka 1000 käyttötunnin välein.
Uusi pumppu tai akselitiivisteen vaihto edellyttää öljypinnan tar-
kistusta viikon käytön jälkeen.
Pitkän ja huolettoman käytön varmistamiseksi on suoritettava
säännöllisiä tarkastuksia seuraavien kohtien mukaan:
• Tehonkulutus
• Öljypinta ja -laatu
Öljy muuttuu harmaaksi ja maitomaiseksi, kun se sisältää
vettä. Tämä johtuu viallisesta akselitiivisteestä. öljy on vaih-
dettava 3000 käyttötunnin jälkeen.
Huom: Jäteöljyn käsittelyssä on noudatettava paikallisia mää-
räyksiä.
Öljykammio sisältää n. 1,7 l Shell Ondina 15 öljyä.
• Kaapeliläpivienti
Varmista, että kaapeliläpivienti on vesitiivis ja että kaapeleissa
ei ole teräviä taitteita ja/tai puristukseen jääviä kohtia.
• Pumppuosat
Tarkista juoksupyörän, pumppupesän y.m. kuluneisuus ja
vaihda vialliset osat.
