Betreiben
LED-Anzeigen
9.13

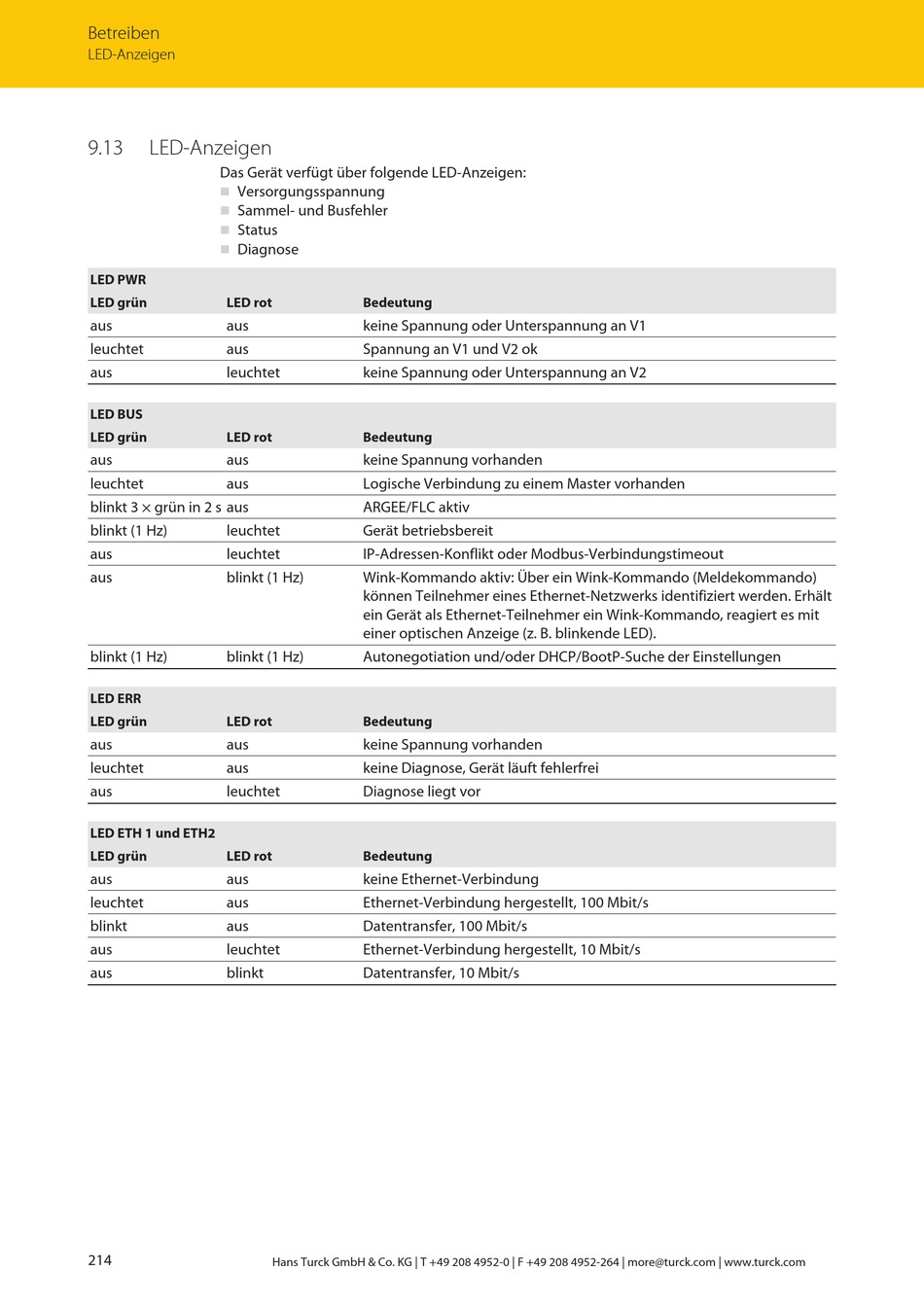

LED-Anzeigen
Das Gerät verfügt über folgende LED-Anzeigen:
Versorgungsspannung
n
n
Sammel- und Busfehler
Status
n
Diagnose
n
LED PWR
LED grün
LED rot
aus
aus
leuchtet
aus
aus
leuchtet
LED BUS
LED grün
LED rot
aus
aus
leuchtet
aus
blinkt 3 × grün in 2 s aus
blinkt (1 Hz)
leuchtet
aus
leuchtet
aus
blinkt (1 Hz)
blinkt (1 Hz)
blinkt (1 Hz)
LED ERR
LED grün
LED rot
aus
aus
leuchtet
aus
aus
leuchtet
LED ETH 1 und ETH2
LED grün
LED rot
aus
aus
leuchtet
aus
blinkt
aus
aus
leuchtet
aus
blinkt
214
Bedeutung
keine Spannung oder Unterspannung an V1
Spannung an V1 und V2 ok
keine Spannung oder Unterspannung an V2
Bedeutung
keine Spannung vorhanden
Logische Verbindung zu einem Master vorhanden
ARGEE/FLC aktiv
Gerät betriebsbereit
IP-Adressen-Konflikt oder Modbus-Verbindungstimeout
Wink-Kommando aktiv: Über ein Wink-Kommando (Meldekommando)
können Teilnehmer eines Ethernet-Netzwerks identifiziert werden. Erhält
ein Gerät als Ethernet-Teilnehmer ein Wink-Kommando, reagiert es mit
einer optischen Anzeige (z. B. blinkende LED).
Autonegotiation und/oder DHCP/BootP-Suche der Einstellungen
Bedeutung
keine Spannung vorhanden
keine Diagnose, Gerät läuft fehlerfrei
Diagnose liegt vor
Bedeutung
keine Ethernet-Verbindung
Ethernet-Verbindung hergestellt, 100 Mbit/s
Datentransfer, 100 Mbit/s
Ethernet-Verbindung hergestellt, 10 Mbit/s
Datentransfer, 10 Mbit/s
