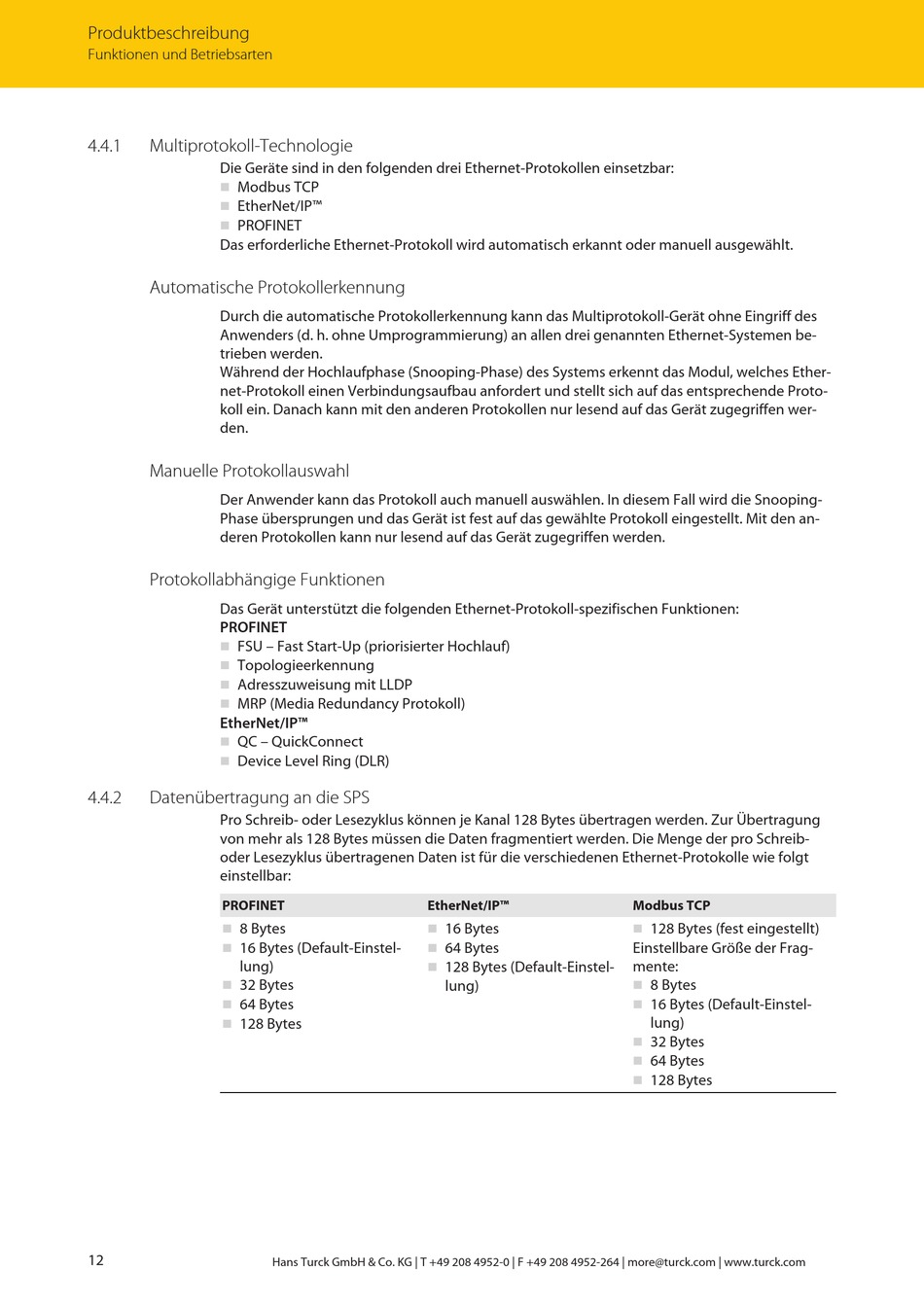

Produktbeschreibung
Funktionen und Betriebsarten
4.4.1
Multiprotokoll-Technologie
Die Geräte sind in den folgenden drei Ethernet-Protokollen einsetzbar:
Modbus TCP
n
EtherNet/IP™
n
PROFINET
n
Das erforderliche Ethernet-Protokoll wird automatisch erkannt oder manuell ausgewählt.
Automatische Protokollerkennung
Durch die automatische Protokollerkennung kann das Multiprotokoll-Gerät ohne Eingriff des
Anwenders (d. h. ohne Umprogrammierung) an allen drei genannten Ethernet-Systemen be-
trieben werden.
Während der Hochlaufphase (Snooping-Phase) des Systems erkennt das Modul, welches Ether-
net-Protokoll einen Verbindungsaufbau anfordert und stellt sich auf das entsprechende Proto-
koll ein. Danach kann mit den anderen Protokollen nur lesend auf das Gerät zugegriffen wer-
den.
Manuelle Protokollauswahl
Der Anwender kann das Protokoll auch manuell auswählen. In diesem Fall wird die Snooping-
Phase übersprungen und das Gerät ist fest auf das gewählte Protokoll eingestellt. Mit den an-
deren Protokollen kann nur lesend auf das Gerät zugegriffen werden.
Protokollabhängige Funktionen
Das Gerät unterstützt die folgenden Ethernet-Protokoll-spezifischen Funktionen:
PROFINET
FSU – Fast Start-Up (priorisierter Hochlauf)
n
Topologieerkennung
n
Adresszuweisung mit LLDP
n
MRP (Media Redundancy Protokoll)
n
EtherNet/IP™
QC – QuickConnect
n
Device Level Ring (DLR)
n
4.4.2
Datenübertragung an die SPS
Pro Schreib- oder Lesezyklus können je Kanal 128 Bytes übertragen werden. Zur Übertragung
von mehr als 128 Bytes müssen die Daten fragmentiert werden. Die Menge der pro Schreib-
oder Lesezyklus übertragenen Daten ist für die verschiedenen Ethernet-Protokolle wie folgt
einstellbar:
PROFINET
8 Bytes
n
16 Bytes (Default-Einstel-
n
lung)
32 Bytes
n
64 Bytes
n
128 Bytes
n
12
EtherNet/IP™
16 Bytes
n
64 Bytes
n
128 Bytes (Default-Einstel-
n
lung)
Hans Turck GmbH & Co. KG | T +49 208 4952-0 | F +49 208 4952-264 | more@turck.com | www.turck.com
Modbus TCP
128 Bytes (fest eingestellt)
n
Einstellbare Größe der Frag-
mente:
8 Bytes
n
16 Bytes (Default-Einstel-
n
lung)
32 Bytes
n
64 Bytes
n
128 Bytes
n
