USB Master USB-2-IOL-0001
5 LED-Anzeigen
Die LEDs am IO-Link-USB-
Master haben die folgende Be-
deutung:
Bezeichnung/
Description/Description
IO-Link
USB
Error

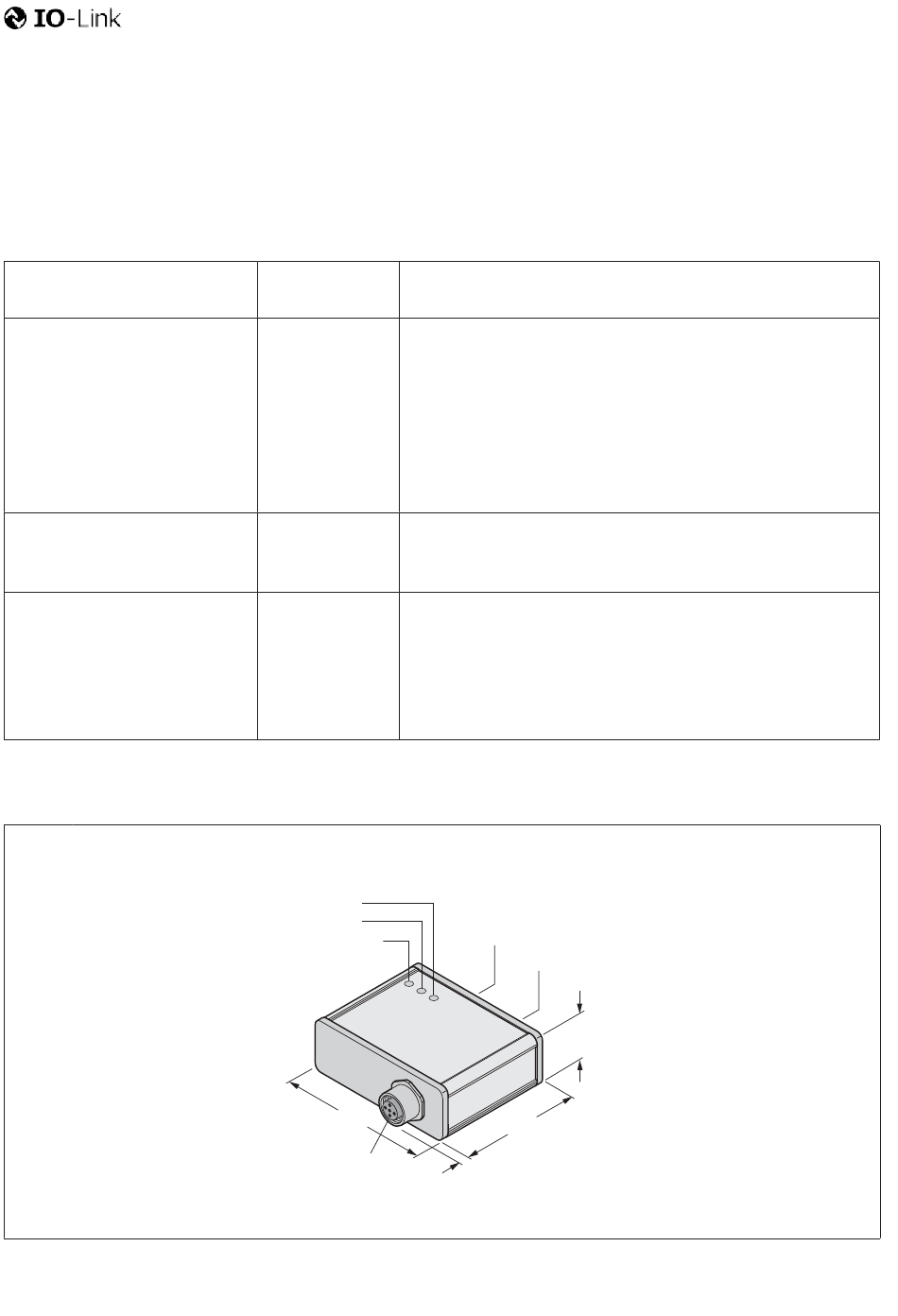

6 Abmessungen/Dimensions/Dimensions
Fig. 4
6 /0709
5 LED indications
The LEDs on the IO-Link USB
master have the following mean-
ing:
Farbe/Color/
Couleur
Grün/
green/
vert
Gelb/
yellow/
jaune
Rot/
red/
rouge
Error
USB
IO-Link
69
M12 x 1
Hans Turck GmbH & Co.KG • D–45466 Mülheim an der Ruhr • Germany • www.turck.com
Bedeutung/Meaning/Signifi cation
Die LED blinkt, wenn keine IO-Link-Verbindung vorhan-
den ist, und leuchtet, wenn die IO-Link-Verbindung aktiv
ist./
The LED fl ashes if there is no IO-Link connection and
lights if the IO-Link connection is active./
Le LED clignote s'il n'y a pas de raccordement IO-Link
et est allumée en continu si le raccordement IO-Link est
actif.
Während einer Datenübertragung blinkt die LED./
During a data transmission the LED fl ashes./
La LED clignote pendant la transmission de données.
Leuchtet, wenn ein Fehler aufgetreten ist.
(Kurzschluss, Datenübertragungsfehler)/
Lights in case of errors.
(short circuit, errors in data transmission)/
S'allume en cas d'erreur (court-circuit,
erreur de transmission de données)
DC 24V
USB-B
24
54
12
5 Indications par LED
Les LEDs du IO-Link USB master
ont la signifi cation suivante:
