Anschließen
RFID-Schreib-Lese-Köpfe anschließen

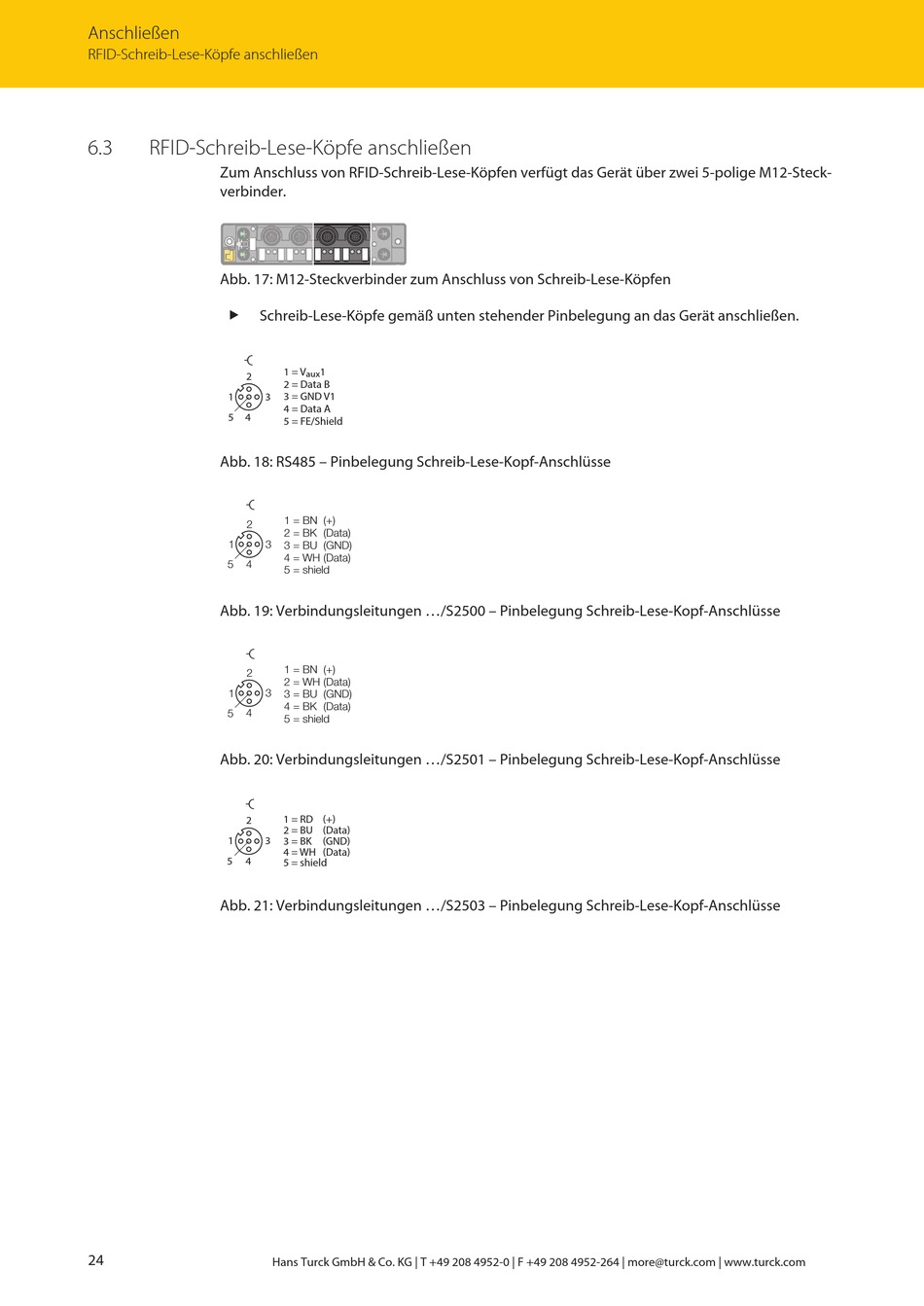

6.3 RFID-Schreib-Lese-Köpfe anschließen
Zum Anschluss von RFID-Schreib-Lese-Köpfen verfügt das Gerät über zwei 5-polige M12-Steck-
verbinder.
Abb. 17: M12-Steckverbinder zum Anschluss von Schreib-Lese-Köpfen
„
Schreib-Lese-Köpfe gemäß unten stehender Pinbelegung an das Gerät anschließen.
v
2
1
5 4
Abb. 18: RS485 – Pinbelegung Schreib-Lese-Kopf-Anschlüsse
v
2
1
5 4
Abb. 19: Verbindungsleitungen .../S2500 – Pinbelegung Schreib-Lese-Kopf-Anschlüsse
v
2
1
5 4
Abb. 20: Verbindungsleitungen .../S2501 – Pinbelegung Schreib-Lese-Kopf-Anschlüsse
v
2
1
5 4
Abb. 21: Verbindungsleitungen .../S2503 – Pinbelegung Schreib-Lese-Kopf-Anschlüsse
24
1 = V 1
aux
2 = Data B
3 = GND V1
3
4 = Data A
5 = FE/Shield
1 = BN (+)
2 = BK (Data)
3
3 = BU (GND)
4 = WH (Data)
5 = shield
1 = BN (+)
2 = WH (Data)
3
3 = BU (GND)
4 = BK (Data)
5 = shield
1 = RD (+)
2 = BU (Data)
3 3 = BK (GND)
4 = WH (Data)
5 = shield
