turck TBEN-S2-2RFID-4DXP Betriebsanleitung Seite 191

„
Die zweiten 128 Bytes der Schreibdaten unter RFID write data 0
„ In der Navigationsleiste am linken Bildrand RFID control/status 0
„ Unter Write fragment No. die laufende Nummer des nächsten zu schreibenden Frag-
ments eintragen (hier: 2).
„ Schreibbefehl senden: Submit klicken.
Wenn sich ein Datenträger im Erfassungsbereich befindet, wird er direkt beschrieben. Wenn
sich kein Datenträger im Erfassungsbereich befindet, werden die Daten im TBEN-Modul gespei-
chert.
Der Datenträger muss im Erfassungsbereich bleiben, bis der Befehl vollständig ausgeführt ist.
Wenn der Datenträger vor Beenden des Befehls aus dem Erfassungsbereich entfernt wird, gibt
das Gerät eine Fehlermeldung aus.

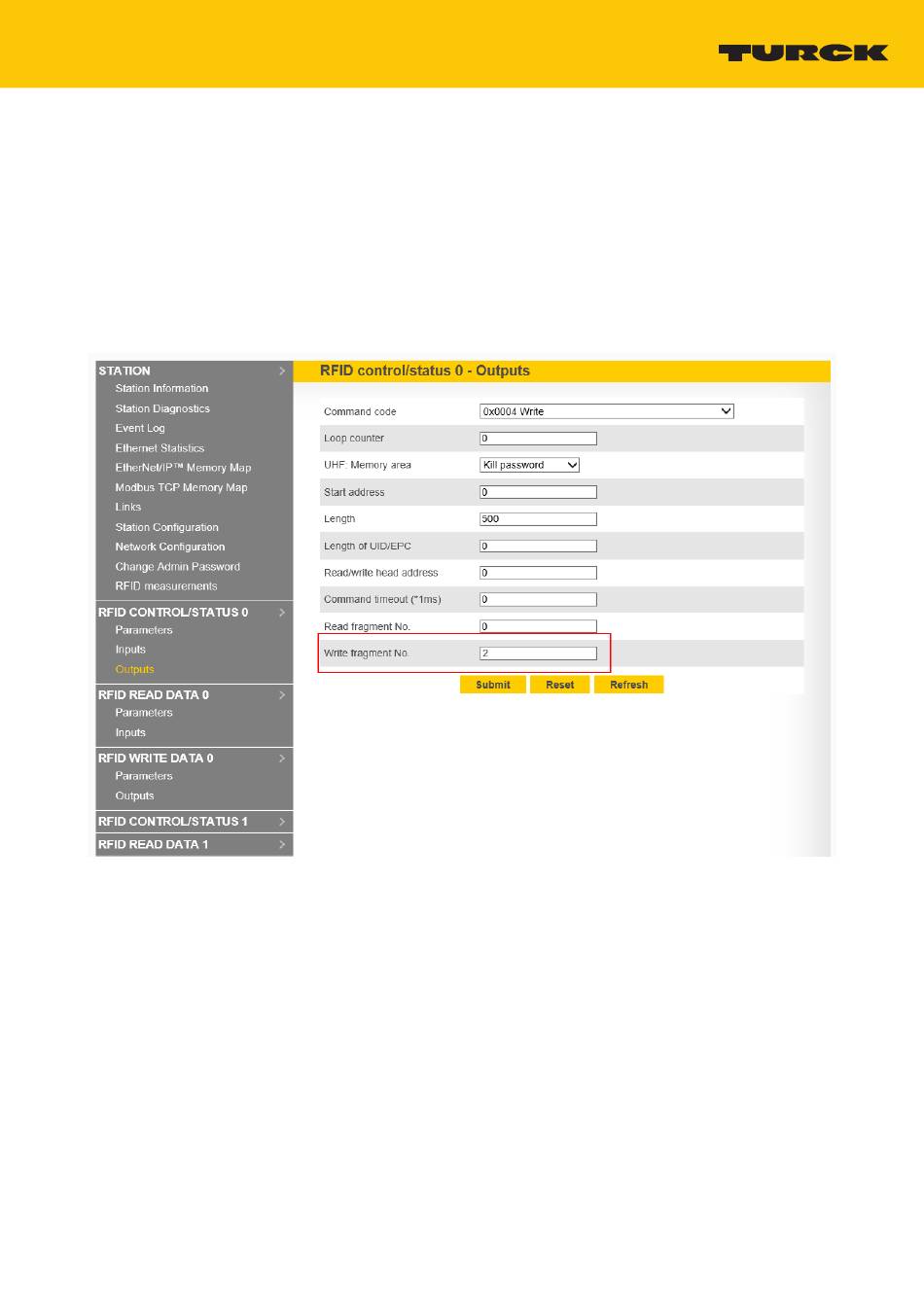

Abb. 104: Fragmentierung – Zweites Fragment schreiben
V05.00 | 2019/11
Ò
Outputs eintragen.
Ò
Outputs anklicken.
191
