Schreib-Lese-Köpfe manuell über das Turck Service Tool adressieren
Zur Adressierung der Schreib-Lese-Köpfe im HF-Busmodus über das Turck Service Tool ist fol-
gendes Zubehör erforderlich. Das Zubehör ist nicht im Lieferumfang enthalten und muss sepa-
rat bestellt werden.
n
Schnittstellenkonverter STW-RS485-USB (Ident-No. 7030354)
Steckernetzteil STW-RS485-USB-PS (Ident-No. 7030355)
n
„
Schreib-Lese-Kopf über eine geeignete Verbindungsleitung (z. B. RK4.5T-2/S2500) gemäß
der folgenden Farbbelegung an den Schnittstellenkonverter anschließen:
STW-RS485-USB
VCC
GND
RS485-A
RS485-B
„
USB-Kabel an den Schnittstellenkonverter anschließen (USB1.1 Typ B).
„
Das offene Ende des USB-Kabels an einen freien USB-Port am PC anschließen
(USB1.1 Typ A).
„
Am Schnittstellenkonverter die seitlichen Schalter für die Terminierung auf [ON] stellen.
„
Schnittstellenkonverter über das Steckernetzteil STW mit einer Stromquelle verbinden.
HF-Schreib-Lese-Kopf
z. B. TN-CK40-H1147/C53

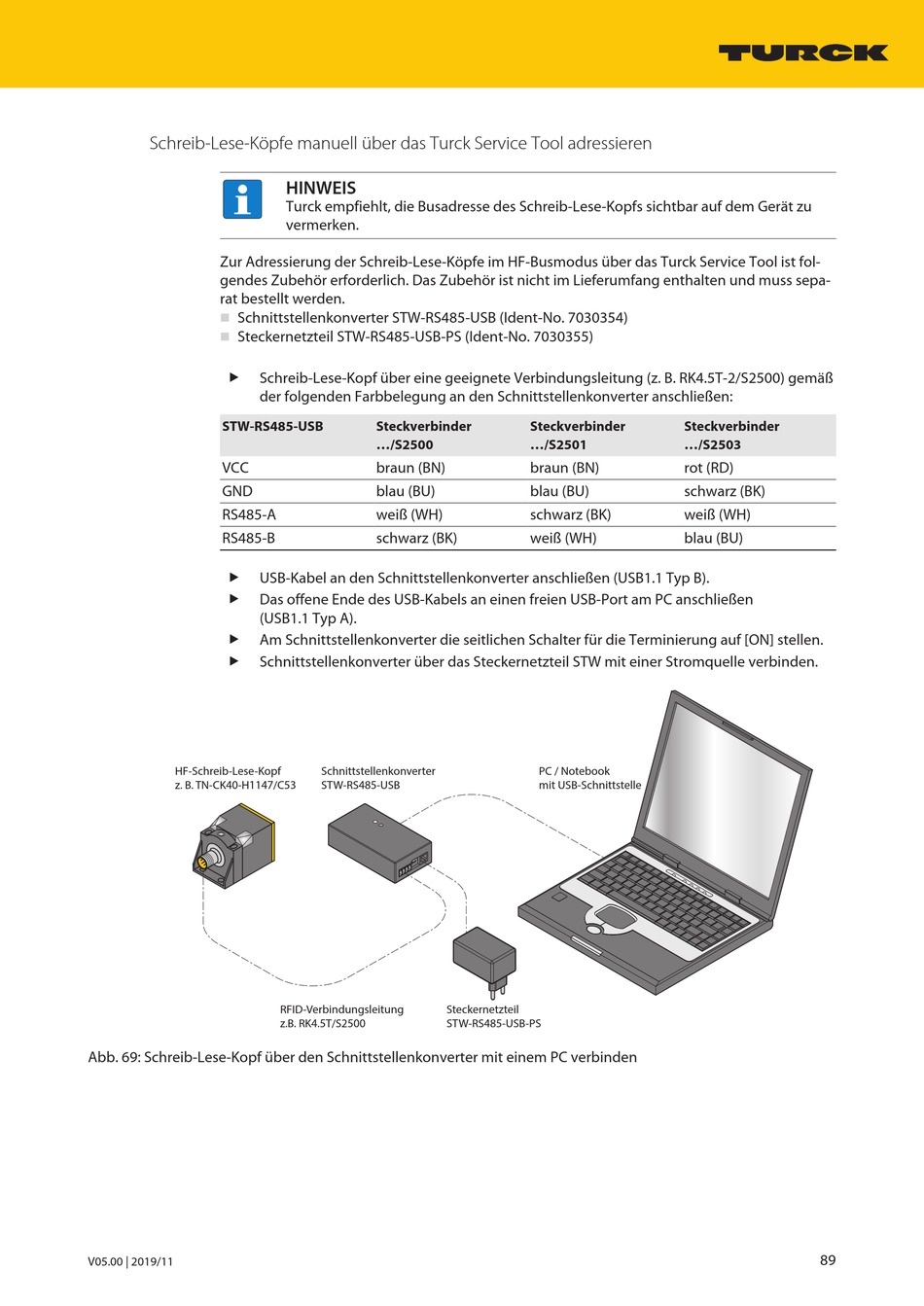

Abb. 69: Schreib-Lese-Kopf über den Schnittstellenkonverter mit einem PC verbinden
V05.00 | 2019/11
HINWEIS
Turck empfiehlt, die Busadresse des Schreib-Lese-Kopfs sichtbar auf dem Gerät zu
vermerken.
Steckverbinder
.../S2500
braun (BN)
blau (BU)
weiß (WH)
schwarz (BK)
Schnittstellenkonverter
STW-RS485-USB
RFID-Verbindungsleitung
Steckernetzteil
z.B. RK4.5T/S2500
STW-RS485-USB-PS
Steckverbinder
Steckverbinder
.../S2501
.../S2503
braun (BN)
rot (RD)
blau (BU)
schwarz (BK)
schwarz (BK)
weiß (WH)
weiß (WH)
blau (BU)
PC / Notebook
mit USB-Schnittstelle
