Betreiben

CODESYS-Funktionsbausteine nutzen

9.9

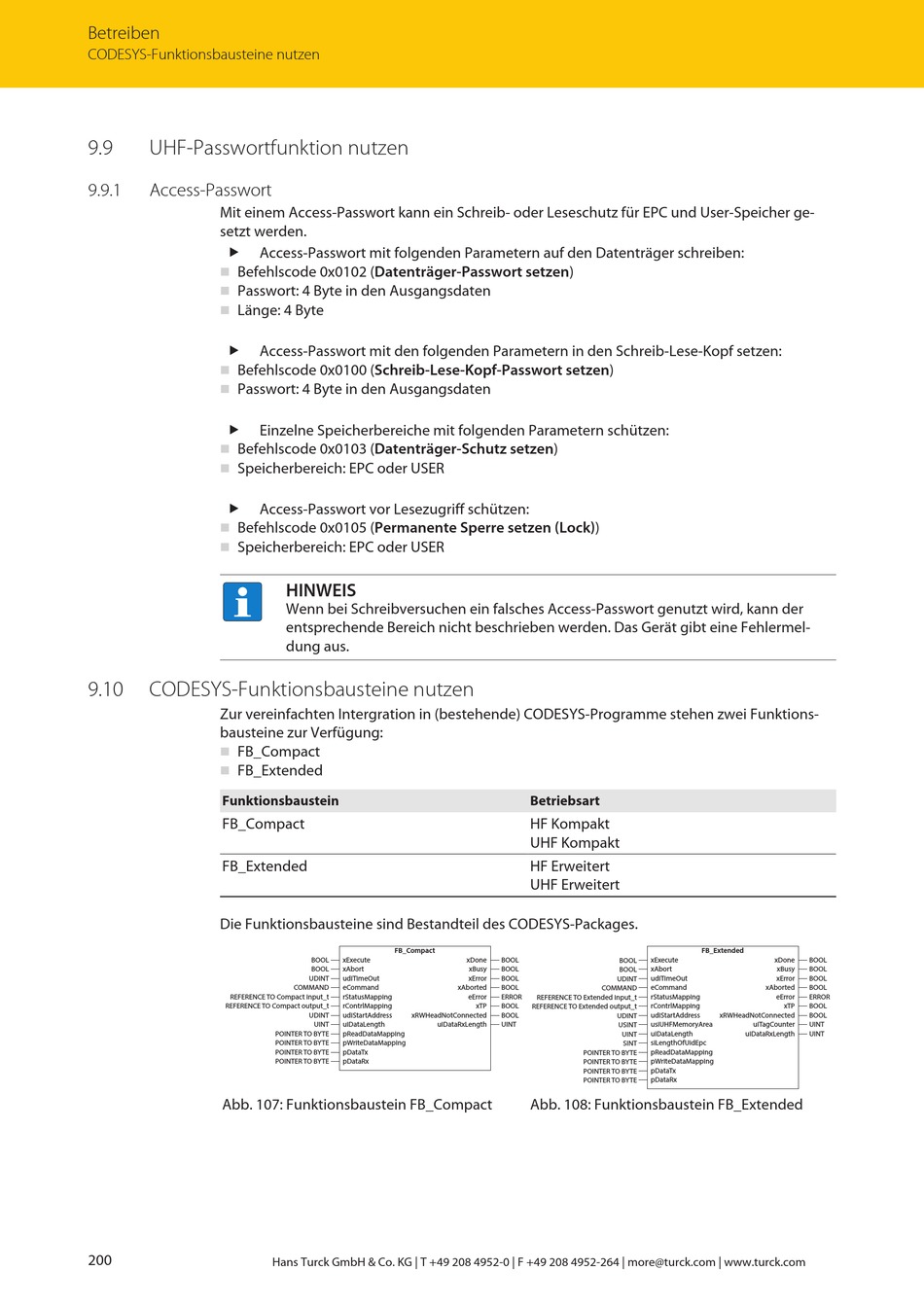

UHF-Passwortfunktion nutzen

9.9.1

Access-Passwort

Mit einem Access-Passwort kann ein Schreib- oder Leseschutz für EPC und User-Speicher ge-
setzt werden.
„ Access-Passwort mit folgenden Parametern auf den Datenträger schreiben:
Befehlscode 0x0102 (Datenträger-Passwort setzen)
n
Passwort: 4 Byte in den Ausgangsdaten
n
Länge: 4 Byte
n
„ Access-Passwort mit den folgenden Parametern in den Schreib-Lese-Kopf setzen:
Befehlscode 0x0100 (Schreib-Lese-Kopf-Passwort setzen)
n
Passwort: 4 Byte in den Ausgangsdaten
n
„ Einzelne Speicherbereiche mit folgenden Parametern schützen:
Befehlscode 0x0103 (Datenträger-Schutz setzen)
n
Speicherbereich: EPC oder USER
n
„
Access-Passwort vor Lesezugriff schützen:
Befehlscode 0x0105 (Permanente Sperre setzen (Lock))
n
Speicherbereich: EPC oder USER
n
9.10 CODESYS-Funktionsbausteine nutzen
Zur vereinfachten Intergration in (bestehende) CODESYS-Programme stehen zwei Funktions-
bausteine zur Verfügung:
FB_Compact
n
FB_Extended
n
Funktionsbaustein
FB_Compact
FB_Extended
Die Funktionsbausteine sind Bestandteil des CODESYS-Packages.
REFERENCE TO Compact input_t
REFERENCE TO Compact output_t
Abb. 107: Funktionsbaustein FB_Compact
200
HINWEIS
Wenn bei Schreibversuchen ein falsches Access-Passwort genutzt wird, kann der
entsprechende Bereich nicht beschrieben werden. Das Gerät gibt eine Fehlermel-
dung aus.
FB_Compact
BOOL xExecute
BOOL xAbort
UDINT udiTimeOut
COMMAND eCommand
rStatusMapping
rContrlMapping
UDINT udiStartAddress xRWHeadNotConnected
UINT uiDataLength uiDataRxLength
POINTER TO BYTE pReadDataMapping
POINTER TO BYTE pWriteDataMapping
POINTER TO BYTE pDataTx
POINTER TO BYTE pDataRx
Hans Turck GmbH & Co. KG | T +49 208 4952-0 | F +49 208 4952-264 | more@turck.com | www.turck.com
Betriebsart
HF Kompakt
UHF Kompakt
HF Erweitert
UHF Erweitert
xDone BOOL
BOOL
xBusy BOOL BOOL
xError BOOL
UDINT
xAborted BOOL COMMAND
eError ERROR
REFERENCE TO Extended input_t
xTP BOOL REFERENCE TO Extended output_t
BOOL
UDINT
UINT USINT
UINT
SINT
POINTER TO BYTE
POINTER TO BYTE
POINTER TO BYTE
POINTER TO BYTE
Abb. 108: Funktionsbaustein FB_Extended
FB_Extended
xExecute xDone BOOL
xAbort xBusy BOOL
udiTimeOut xError BOOL
eCommand xAborted BOOL
rStatusMapping eError ERROR
rContrlMapping xTP BOOL
udiStartAddress xRWHeadNotConnected BOOL
usiUHFMemoryArea uiTagCounter UINT
uiDataLength uiDataRxLength UINT
siLengthOfUidEpc
pReadDataMapping
pWriteDataMapping
pDataTx
pDataRx
