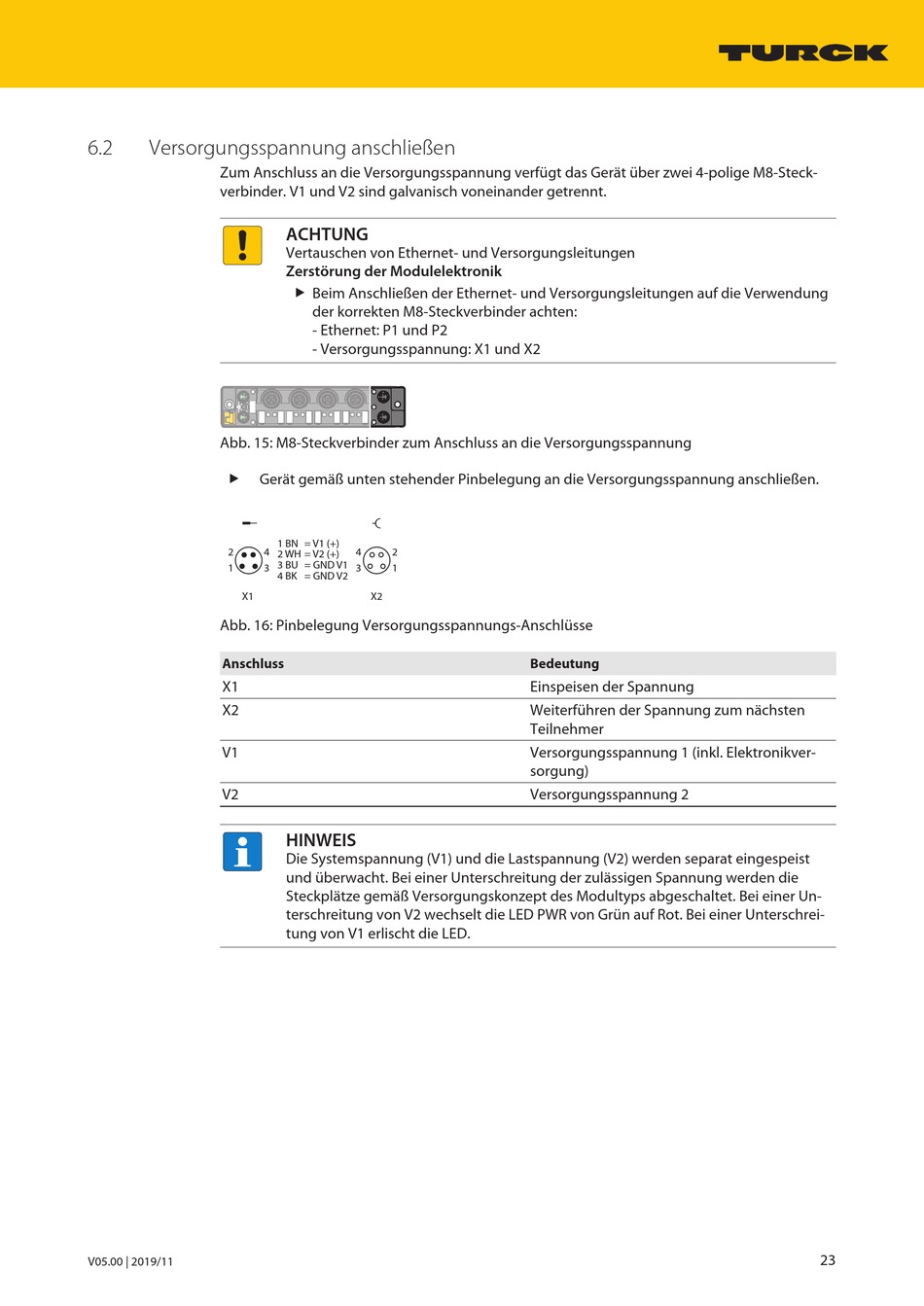

6.2
Versorgungsspannung anschließen
Zum Anschluss an die Versorgungsspannung verfügt das Gerät über zwei 4-polige M8-Steck-
verbinder. V1 und V2 sind galvanisch voneinander getrennt.
Abb. 15: M8-Steckverbinder zum Anschluss an die Versorgungsspannung
„
Gerät gemäß unten stehender Pinbelegung an die Versorgungsspannung anschließen.
w
2
1
X1
Abb. 16: Pinbelegung Versorgungsspannungs-Anschlüsse
Anschluss
X1
X2
V1
V2
V05.00 | 2019/11
ACHTUNG
Vertauschen von Ethernet- und Versorgungsleitungen
Zerstörung der Modulelektronik
„ Beim Anschließen der Ethernet- und Versorgungsleitungen auf die Verwendung
der korrekten M8-Steckverbinder achten:
- Ethernet: P1 und P2
- Versorgungsspannung: X1 und X2
v
1 BN = V1 (+)
4
4
2
2 WH = V2 (+)
3 BU = GND V1
3
3
1
4 BK = GND V2
X2
HINWEIS
Die Systemspannung (V1) und die Lastspannung (V2) werden separat eingespeist
und überwacht. Bei einer Unterschreitung der zulässigen Spannung werden die
Steckplätze gemäß Versorgungskonzept des Modultyps abgeschaltet. Bei einer Un-
terschreitung von V2 wechselt die LED PWR von Grün auf Rot. Bei einer Unterschrei-
tung von V1 erlischt die LED.
Bedeutung
Einspeisen der Spannung
Weiterführen der Spannung zum nächsten
Teilnehmer
Versorgungsspannung 1 (inkl. Elektronikver-
sorgung)
Versorgungsspannung 2
23
