Anschließen
Gerät an Ethernet anschließen
6 Anschließen
6.1 Gerät an Ethernet anschließen
Zum Anschluss an Ethernet verfügt das Gerät über einen Autocrossing-Switch mit zwei 4-poli-
gen M8-Ethernet-Steckverbindern.

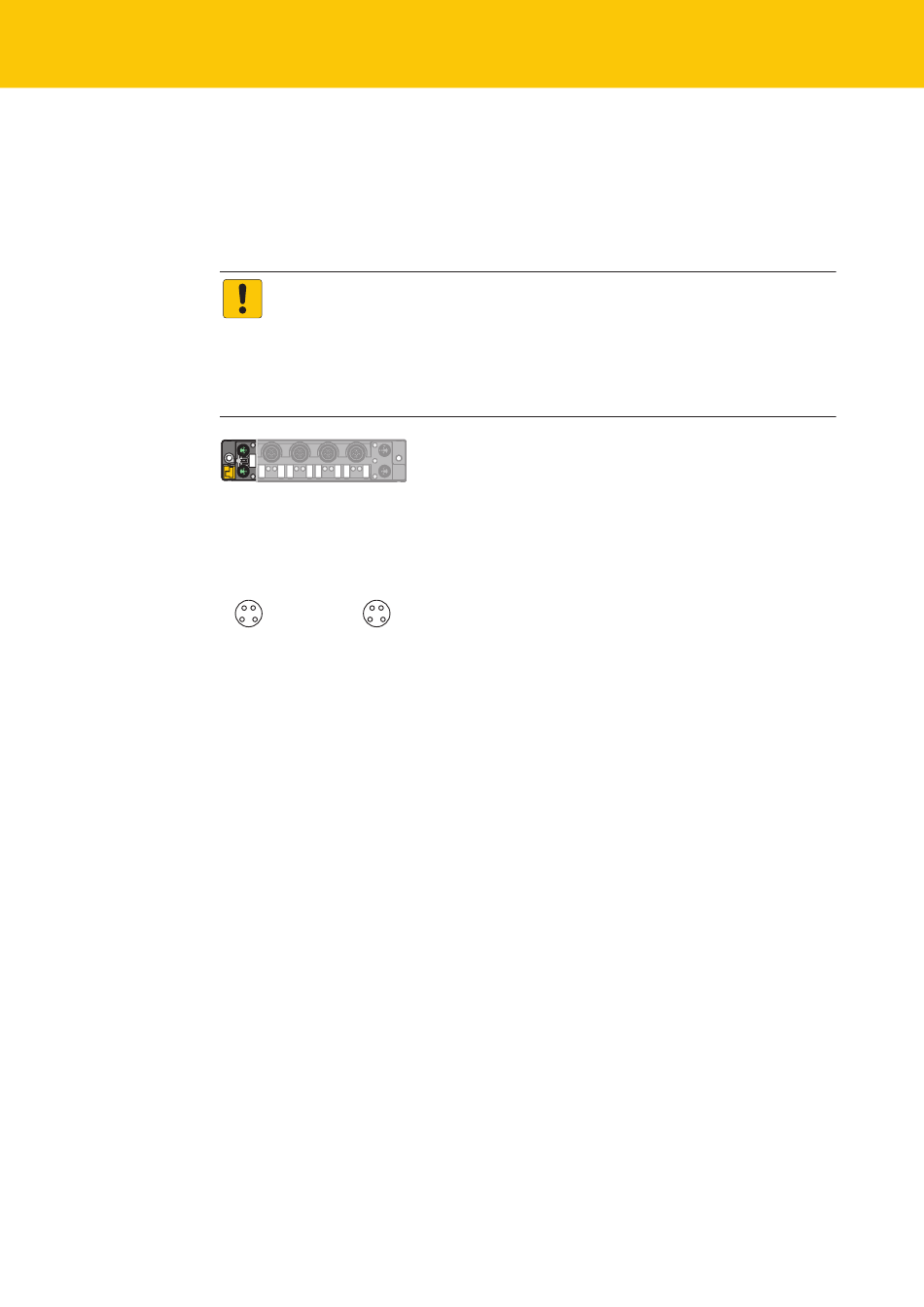

Abb. 13: M8-Ethernet-Steckverbinder zum Anschluss an den Feldbus
„ Gerät gemäß Pinbelegung an den Feldbus anschließen.
v
4
3
P1
Abb. 14: Ethernet-Anschlüsse – Pinbelegung P1 und P2
6.1.1

QuickConnect- und Fast-Start-Up-Applikationen

„
In QuickConnect- und Fast-Start-Up-Applikationen keine Crossover-Kabel nutzen.
„ Ankommende Ethernet-Leitungen an P1 anschließen.
„
Abgehende Ethernet-Leitungen an P2 anschließen.
22
ACHTUNG
Vertauschen von Ethernet- und Versorgungsleitungen
Zerstörung der Modulelektronik
„ Beim Anschließen der Ethernet- und Versorgungsleitungen auf die Verwendung
der korrekten M8-Steckverbinder achten:
- Ethernet: P1 und P2
- Versorgungsspannung: X1 und X2
v
1 = TX + 1 = RX +
2 4 2
2 = RX + 2 = TX +
3 = RX – 3 = TX –
1 3 1
4 = TX – 4 = RX –
P2
