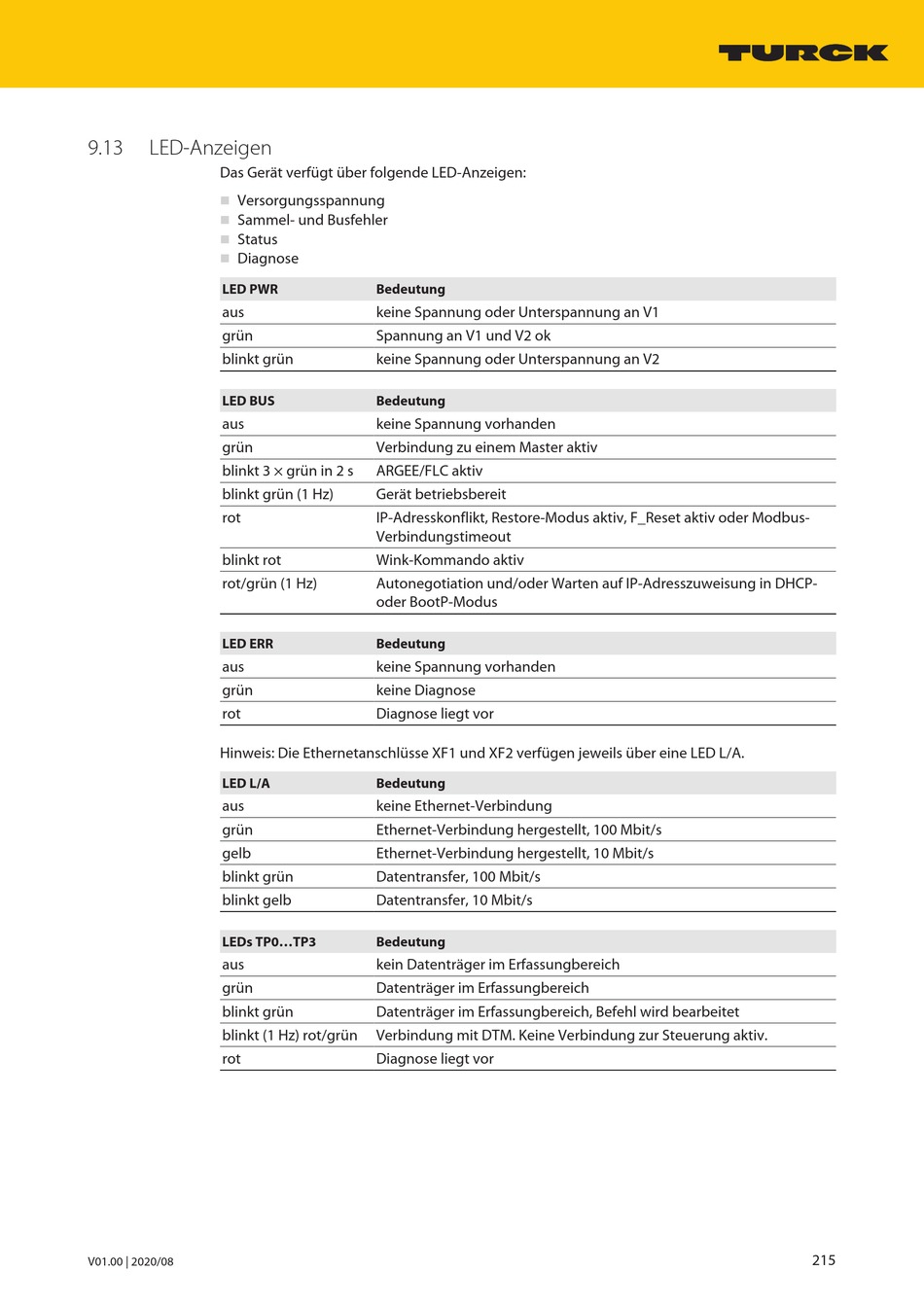

9.13
LED-Anzeigen
Das Gerät verfügt über folgende LED-Anzeigen:
Versorgungsspannung
n
Sammel- und Busfehler
n
Status
n
Diagnose
n
LED PWR
aus
grün
blinkt grün
LED BUS
aus
grün
blinkt 3 × grün in 2 s
blinkt grün (1 Hz)
rot
blinkt rot
rot/grün (1 Hz)
LED ERR
aus
grün
rot
Hinweis: Die Ethernetanschlüsse XF1 und XF2 verfügen jeweils über eine LED L/A.
LED L/A
aus
grün
gelb
blinkt grün
blinkt gelb
LEDs TP0...TP3
aus
grün
blinkt grün
blinkt (1 Hz) rot/grün
rot
V01.00 | 2020/08
Bedeutung
keine Spannung oder Unterspannung an V1
Spannung an V1 und V2 ok
keine Spannung oder Unterspannung an V2
Bedeutung
keine Spannung vorhanden
Verbindung zu einem Master aktiv
ARGEE/FLC aktiv
Gerät betriebsbereit
IP-Adresskonflikt, Restore-Modus aktiv, F_Reset aktiv oder Modbus-
Verbindungstimeout
Wink-Kommando aktiv
Autonegotiation und/oder Warten auf IP-Adresszuweisung in DHCP-
oder BootP-Modus
Bedeutung
keine Spannung vorhanden
keine Diagnose
Diagnose liegt vor
Bedeutung
keine Ethernet-Verbindung
Ethernet-Verbindung hergestellt, 100 Mbit/s
Ethernet-Verbindung hergestellt, 10 Mbit/s
Datentransfer, 100 Mbit/s
Datentransfer, 10 Mbit/s
Bedeutung
kein Datenträger im Erfassungbereich
Datenträger im Erfassungbereich
Datenträger im Erfassungbereich, Befehl wird bearbeitet
Verbindung mit DTM. Keine Verbindung zur Steuerung aktiv.
Diagnose liegt vor
215
