Produktbeschreibung
Geräteübersicht
4
Produktbeschreibung
Die Geräte sind in einem vollvergossenen Kunststoffgehäuse in Schutzart IP65/IP67/IP69K aus-
geführt. Zum Anschluss von Schreib-Lese-Köpfen stehen zwei RFID-Kanäle zur Verfügung. Zu-
sätzlich lassen sich Sensoren und Aktuatoren über vier frei als Eingänge oder Ausgänge konfi-
gurierbare digitale I/O-Kanäle anschließen. Die Anschlüsse für Schreib-Lese-Köpfe und für digi-
tale I/Os sind als M12-Buchsen ausgeführt. Zum Anschluss an den Feldbus steht eine M8-Buch-
se zur Verfügung.
4.1
Geräteübersicht

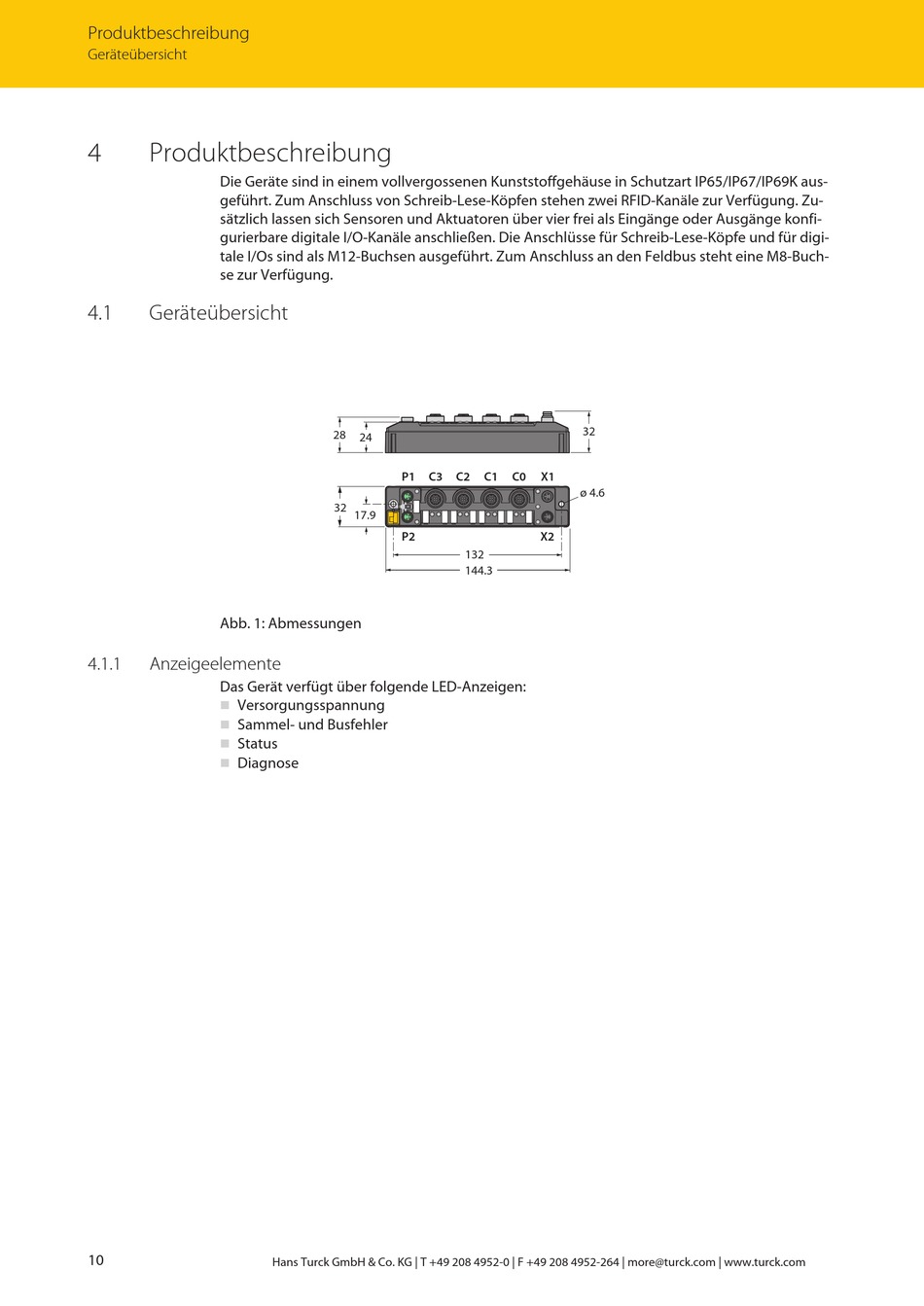

Abb. 1: Abmessungen
4.1.1
Anzeigeelemente
Das Gerät verfügt über folgende LED-Anzeigen:
Versorgungsspannung
n
Sammel- und Busfehler
n
Status
n
Diagnose
n
10
28
24
P1
C3
32
17.9
P2
Hans Turck GmbH & Co. KG | T +49 208 4952-0 | F +49 208 4952-264 | more@turck.com | www.turck.com
32
C2
C1
C0
X1
ø 4.6
X2
132
144.3
