6.3.1
Schreib-Lese-Köpfe für den HF-Busmodus anschließen
Im HF-Busmodus können bis zu 32 busfähige Schreib-Lese-Köpfe pro RFID-Kanal an das Gerät
angeschlossen werden. Ob für die angeschlossenen Schreib-Lese-Köpfe eine zusätzliche Span-
nungsversorgung erforderlich ist, muss der Anwender im Rahmen einer Leistungsbetrachtung
klären (siehe Angaben im Datenblatt).
Die maximale Gesamtlänge des Busses beträgt 50 m.
Für den Busmodus ist das folgende Zubehör erforderlich:
Verteilerbaustein VT2-FKM5-FKM5-FSM5 (Ident-No. 6930573) zum Anschluss mehrerer
n
Schreib-Lese-Köpfe an einen RFID-Port
n
Abschlusswiderstand RSE57-TR2/RFID (Ident-No. 6934908)
Optional: Verteilerbaustein VB2-FKM5-FSM5.205-FSM5.305/S2550 (Ident-No. 6936821) zum
n
Einspeisen einer zusätzlichen Versorgungsspannung
RFID-Verbindungsleitungen (z. B. RK4.5T-0.3-RS4.5T/S2503)
n
„
Schreib-Lese-Köpfe gemäß unten stehender Abbildung anschließen. Die max. Länge der
Stichleitung beträgt 2 m.
„
Leistung der Spannungsversorgung insbesondere im Einschaltmoment (siehe Daten-
blatt) sowie die maximale Strombelastbarkeit der Leitungen (4 A) berücksichtigen.
„
Spannungsabfall auf der Leitung berücksichtigen. Gegebenenfalls zusätzliche Versor-
gungsspannung zwischen den Schreib-Lese-Köpfen über Verteilerbaustein VB2-FKM5-
FSM5.205-FSM5.305/S2550 einspeisen.
„
Nach dem letzten Schreib-Lese-Kopf einen Abschlusswiderstand anschließen (z. B. RSE57-
TR2/RFID).
RFID-Verbindungsleitung
(z.B. RK4.5T-0.3-RS4.5T/S2503)

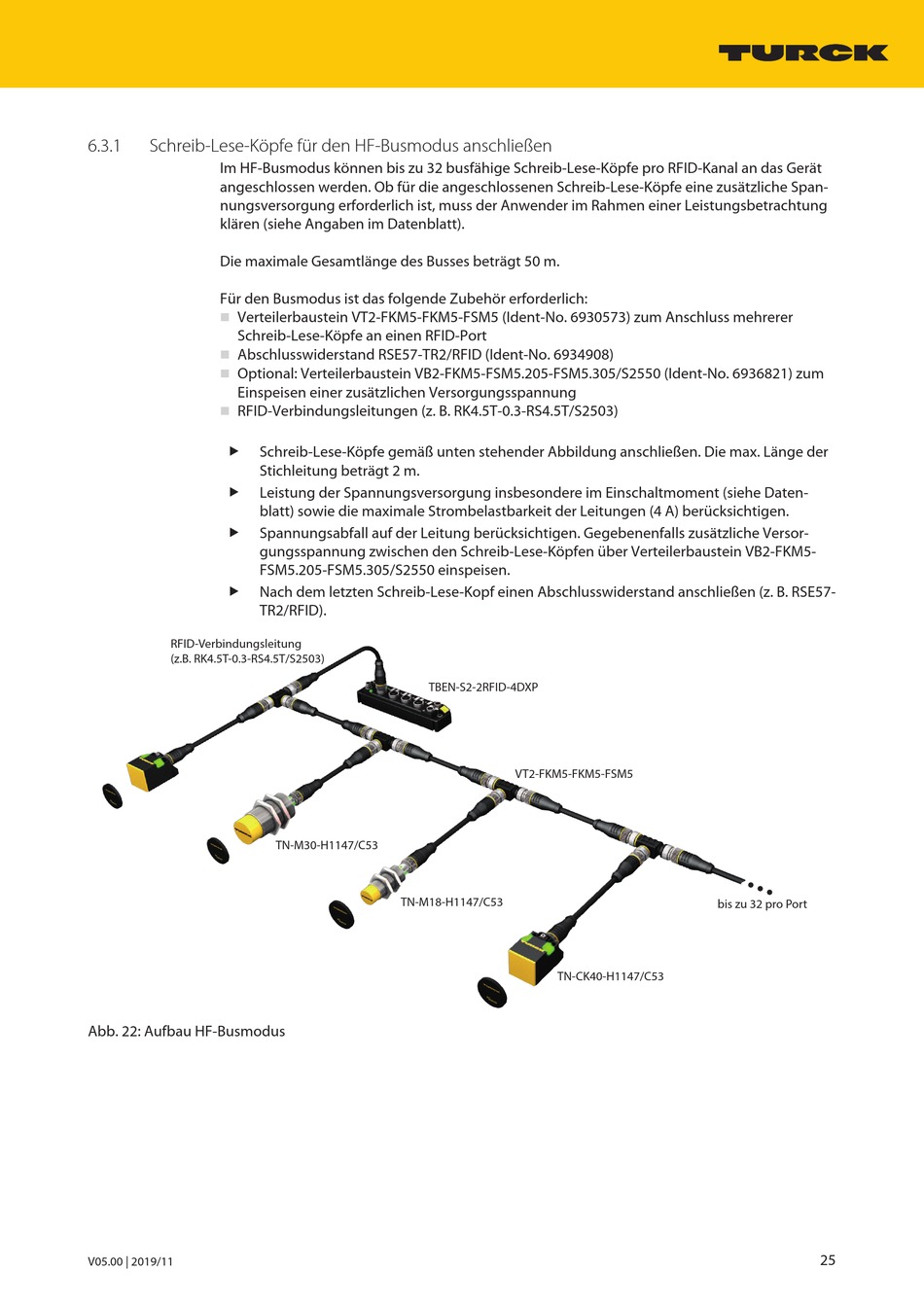

Abb. 22: Aufbau HF-Busmodus
V05.00 | 2019/11
TBEN-S2-2RFID-4DXP
TN-M30-H1147/C53
TN-M18-H1147/C53
VT2-FKM5-FKM5-FSM5
TN-CK40-H1147/C53
bis zu 32 pro Port
25
