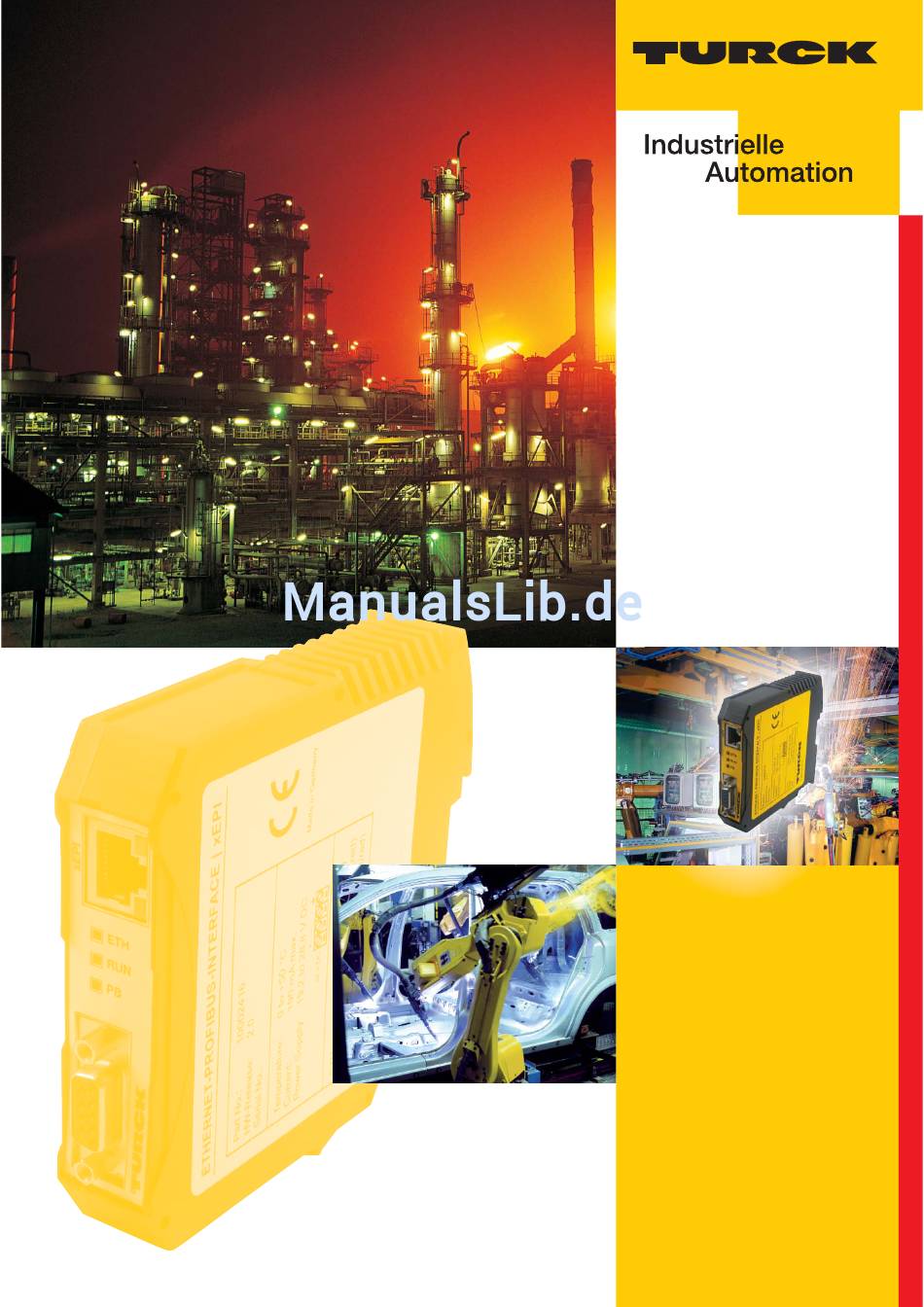

- Seite 1 FELDBUS- TECHNIK ETHERNET- PROFIBUS- INTERFACE PB-XEPI INSTALLATIONS- HANDBUCH F1143/...
- Seite 2 Installation PB-XEPI D301143 0509...
-
Seite 3: Inhaltsverzeichnis
Erklärung der Sicherheitshinweise ..............5 Menü- und Tastaturbefehle ................5 Zu Ihrer Sicherheit ..................6 Leistung und Funktion ...................8 Leistungsmerkmale PB-XEPI ................8 Lieferumfang ....................8 Voraussetzungen für PB-XEPI-Konfiguration ..........8 Voreinstellung im Ethernet-Netzwerk ............8 Aufbau des Gerätes ..................9 Anschlüsse und Anzeigeelemente ..............10 Befestigung ....................10 Leitfaden zur Inbetriebnahme ..............11 Hinweis zur Applikationssoftware ...............11... - Seite 4 Inhaltsverzeichnis Betriebsarten des PB-XEPI PROFIBUS-Diagnose ................20 PROFIBUS-Netzzugang................21 Störungssuche .....................22 Technische Daten ..................23 Installation PB-XEPI D301143 0509...
-
Seite 5: Zu Diesem Installationshandbuch
Nützliche Tipps. Entsorgung Hinweise zur Entsorgung. Menü- und Tastaturbefehle Für Menüs und Tastaturbefehle gelten folgende Konventionen: Fensterbezeichnungen, Menüpunkte, Felder sowie Beschrif- Schrift Courier tungen von Combo-Boxen, Check-Boxen, Radio-Buttons und Buttons. <Taste> Drücken Sie die angegebene Taste. D301143 0509 Installation PB-XEPI... -
Seite 6: Zu Ihrer Sicherheit
Gehäuse Kondenswasser bilden, wodurch das Gerät beschädigt werden könnte. Warten Sie bei großen Temperaturunterschieden mindestens drei Stunden, ehe Sie das Gerät in Betrieb nehmen. – Arretieren Sie den angeschlossenen Stecker (PROFIBUS) mit den dafür vorgesehe- nen Schraubverbindungen. Installation PB-XEPI D301143 0509... - Seite 7 Zu Ihrer Sicherheit Entsorgung Das Gerät ist im Sinne der Richtlinie 2002/96/EG (WEEE) getrennt vom normalen Hausmüll zu entsorgen. D301143 0509 Installation PB-XEPI...
-
Seite 8: Leistung Und Funktion
Leistung und Funktion Leistung und Funktion Das Ethernet-PROFIBUS-Interface (PB-XEPI) als kompaktes Gateway ermöglicht die einfache Anbindung von PROFIBUS-Netzen an Ethernet. Leistungsmerkmale PB-XEPI – Unterstützt zwei Betriebsarten: integrierte des gesamten PROFIBUS-Netzwerkes mit PROFIBUS Diagnose Alarmierung über Email und für andere Applikationen PROFIBUS Netzzugang wie PROFIBUS Scope von Trebing &... -
Seite 9: Aufbau Des Gerätes
Temperature: 0...+50 °C Current: max. 190 mA Power Supply: 19,2...28,8 VDC + – 24 VDC ETH: Ethernet (GN/RD) RUN: OK (GN) Error (RD) PROFIBUS (GN/RD) Made in Germany D-Mülheim/Ruhr Abb. 1: PB-XEPI 2 (Front- und Seitenansicht) D301143 0509 Installation PB-XEPI... -
Seite 10: Anschlüsse Und Anzeigeelemente
– PB leuchtet oder blinkt grün: Gerät kommuniziert über PROFIBUS [5] PROFIBUS-Schnittstelle: D-Sub-Buchse [6] Klemmleiste für Spannungsversorgung +24 VDC – A: 24 V (+) – B: 0 V (-) – C: nicht belegt – D: Schutzleiter Befestigung – 35-mm-DIN-Hutschiene [8] (nicht im Lieferumfang) Installation PB-XEPI D301143 0509... -
Seite 11: Leitfaden Zur Inbetriebnahme
(nicht im Lieferumfang). Hinweis zur Applikationssoftware Zum Betrieb des Geräts als PROFIBUS-Netzzugang wird eine Applikati- onssoftware mit den entsprechenden Gerätetreibern benötigt. Der COM- DTM zur Nutzung des PB-XEPI in FDT-Rahmenapplikationen ist als Voll- version auf der CD. D301143 0509 Installation PB-XEPI... -
Seite 12: Montage Des Gerätes
Stecken Sie den Stecker des Patch-Kabels (RJ45, nicht im Lieferumfang) in die Ethernet-Buchse am Gerät, bis der Stecker einrastet. Die grüne LED an der Ethernet-Buchse leuchtet, sobald das Gerät mit Spannung versorgt wird und ein Ethernet-Netzwerk vorhanden ist. Installation PB-XEPI D301143 0509... -
Seite 13: Spannungsversorgung Anschließen
Installation mit einem Schraubendreher herausgehebelt werden. Schalten Sie die Spannungsversorgung ein. Die LED RUN leuchtet grün und die LED ETH blinkt rot, bis der Startvorgang des Geräts abgeschlossen ist. Danach leuchtet nur die LED RUN grün. D301143 0509 Installation PB-XEPI... -
Seite 14: Gerät Im Ethernet-Netzwerk Konfigurieren
Wenn Sie das Ethernet bei schon vorhandener Spannungsversorgung an- schließen, kann es vorkommen, dass das DHCP nicht mehr erkannt wird. Die Routine für die DHCP-Erkennung läuft nur während des Startvorgangs des Geräts ab. Schalten Sie für eine erneute DHCP-Erkennung kurzzeitig die Spannungs- versorgung aus. Installation PB-XEPI D301143 0509... -
Seite 15: Anschluss In Einem Netzwerk Mit Manueller Ip-Vergabe
Wenn Sie eine bereits vergebene Adresse einstellen, kann dadurch ein an- deres Gerät im Netzwerk deaktiviert oder die Kommunikation beeinträchtigt werden. Für das Gerät gelten folgende manuell einstellbare Standard-IP-Adressen (Grundein- stellungen bei Auslieferung): IP-Adresse 169.254.0.1 Subnet Mask 255.255.0.0 Standard-Gateway 0.0.0.0 D301143 0509 Installation PB-XEPI... -
Seite 16: Feststellen Der Netzwerkadressen
Sie <Enter>. Die Webseite des PB-XEPI wird geladen. Ein Pop-up-Fenster öffnet sich. Lesen Sie die Informationen sorgfältig durch und schließen Sie das Fenster anschließend. Klicken Sie auf die deutsche Fahne, um auf die deutsche Webseite zu kommen. -
Seite 17: Ethernetverbindung Zum Gerät Überprüfen
Typenaufkleber am Gerät ein (z. B.: Turck_000915 ) und drücken Sie <Enter>. – Bei manueller IP-Konfiguration: Geben Sie die eingestellte IP-Adresse ein (Grund- einstellung: ) und drücken Sie <Enter>. 169.254.0.1 Im Web-Browser werden die Informationen zum PROFIBUS Netzwerk angezeigt. D301143 0509 Installation PB-XEPI... -
Seite 18: Profibus Anschließen
Position (ON/OFF). Repeater Master PROFIBUS Slave Slave Slave Abb. 5: Anschaltungsmöglichkeiten im PROFIBUS-Netzwerk 1 Anschluss am Busende/-anfang mit Abschlusswiderstand 2 Anschluss in der Mitte eines PROFIBUS-Segments 1 3 Anschluss in separatem PROFIBUS-Segment hinter einem Repeater Installation PB-XEPI D301143 0509... -
Seite 19: Busabschlusswiderstand
(PROFIBUS Master Klasse 2) sein. Das Einstellen der PROFIBUS-Parameter ist nur erforderlich, wenn Sie das Gerät als Master Klasse 2 in der Betriebsart PROFIBUS Netzzugang verwenden wollen. Die PROFIBUS-Parameter werden durch den Master Klasse 1 vorgegeben. D301143 0509 Installation PB-XEPI... -
Seite 20: Betriebsarten Des Pb-Xepi
Seriennummer des Gerätes). Wählen Sie bei Ansicht PROFIBUS Diagnose . Hier können Sie die Einstellungen für Messung, Alarmierung Zeit Server tätigen. Zur Hilfe bei den Einstellun- gen, klicken Sie auf das Fragezeichen Abb. 7: Einstellungen PROFIBUS-Diagnose Installation PB-XEPI D301143 0509... -
Seite 21: Profibus-Netzzugang
. Klicken Sie auf Stopp um die Messung zu stoppen. Wech- seln Sie die Ansicht auf PB-XEPI . Wählen Sie dann bei Betriebsart PROFIBUS Netzzugang und speichern Sie die Einstellungen durch Klick auf die Diskette Abb. 8: Einstellungen PROFIBUS-Netzzugang D301143 0509 Installation PB-XEPI... -
Seite 22: Störungssuche
Messung die Baudrate auf Automatische Erkennung PB-XEPI als aktiver Teilnehmer (PROFIBUS-Netzzugang): – Überprüfen Sie die PROFIBUS-Parameter für den verwendeten Kanal (siehe Appli- kationssoftware, nicht im Lieferumfang). Jeder Teilnehmer hat eine eigene Stations- adresse, die im Netzwerk nur einmal vergeben sein darf. -
Seite 23: Technische Daten
Pin 2 frei Pin 3 B-Leitung Data+ (RxD/TxD-P) Pin 4 Pin 5 GND (0 V) Pin 6 Potenzial (+5 VDC) Pin 7 frei Pin 8 A-Leitung Data– (RxD/TxD-N) Pin 9 frei Sonstige Ethernet-Anschluss RJ45 (10Base-T/100Base-TX) Zertifikate D301143 0509 Installation PB-XEPI... - Seite 24 Technische Daten Installation PB-XEPI D301143 0509...
- Seite 25 D301144 0509 Installation PB-XEPI...
- Seite 26 TURCK WORLD-WIDE HEADQUARTERS GERMANY Hans Turck GmbH & Co. KG Witzlebenstraße 7 45472 Mülheim an der Ruhr Phone +49 (0) 208 4952-0 +49 (0) 208 4952-2 64 E-Mail more@turck.com D301143 0509 *D301143ßß0509* Irrtümer und Änderungen vorbehalten...
