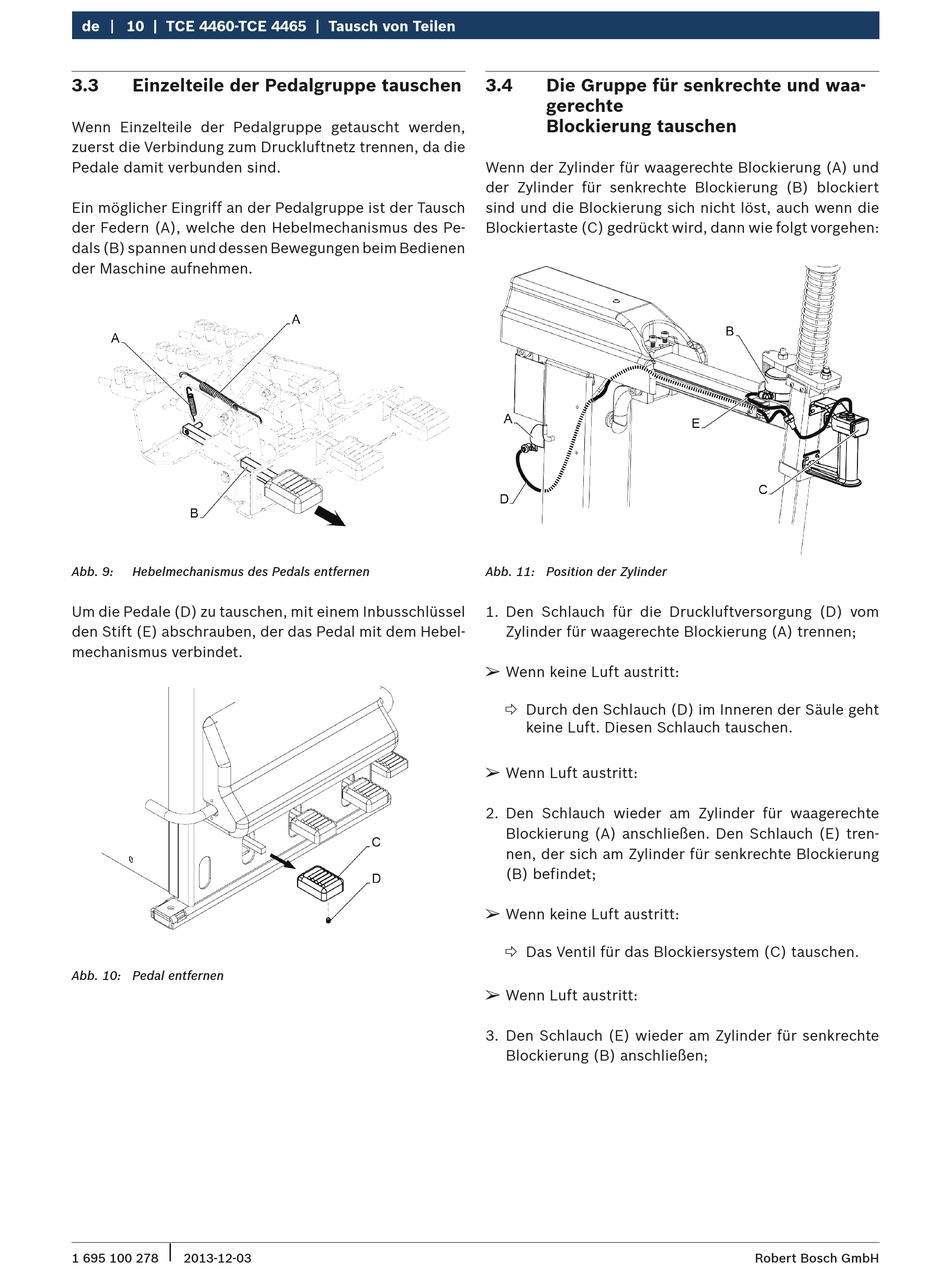

de 10 | TCE 4460-TCE 4465 | Tausch von Teilen
3.3

Einzelteile der Pedalgruppe tauschen

Wenn Einzelteile der Pedalgruppe getauscht werden,
zuerst die Verbindung zum Druckluftnetz trennen, da die
Pedale damit verbunden sind.
Ein möglicher Eingriff an der Pedalgruppe ist der Tausch
der Federn (A), welche den Hebelmechanismus des Pe-
dals (B) spannen und dessen Bewegungen beim Bedienen
der Maschine aufnehmen.
Abb. 9: Hebelmechanismus des Pedals entfernen
Um die Pedale (D) zu tauschen, mit einem Inbusschlüssel
den Stift (E) abschrauben, der das Pedal mit dem Hebel-
mechanismus verbindet.
Abb. 10: Pedal entfernen
|
1 695 100 278 2013-12-03
3.4 Die Gruppe für senkrechte und waa-
gerechte
Blockierung tauschen
Wenn der Zylinder für waagerechte Blockierung (A) und
der Zylinder für senkrechte Blockierung (B) blockiert
sind und die Blockierung sich nicht löst, auch wenn die
Blockiertaste (C) gedrückt wird, dann wie folgt vorgehen:
Abb. 11: Position der Zylinder
1. Den Schlauch für die Druckluftversorgung (D) vom
Zylinder für waagerechte Blockierung (A) trennen;
¶
Wenn keine Luft austritt:
 Durch den Schlauch (D) im Inneren der Säule geht
keine Luft. Diesen Schlauch tauschen.
¶
Wenn Luft austritt:
2. Den Schlauch wieder am Zylinder für waagerechte
Blockierung (A) anschließen. Den Schlauch (E) tren-
nen, der sich am Zylinder für senkrechte Blockierung
(B) befindet;
¶
Wenn keine Luft austritt:
 Das Ventil für das Blockiersystem (C) tauschen.
¶
Wenn Luft austritt:
3. Den Schlauch (E) wieder am Zylinder für senkrechte
Blockierung (B) anschließen;
