it 114 | TCE 4460-TCE 4465 | Interventi di sostituzione
3.8 Sostituzione olio riduttore
i Per sostituire l'olio nel riduttore è necessario rimuove-
re il riduttore stesso dalla macchina (Paragrafo 5.7).
i ATTENZIONE: E' necessario sostituire l'olio nel ridut-
tore ogni 5 anni di lavoro.
1. Collocare un recipiente sotto il riduttore (A);
2. Togliere il Tappo con astina di livello (B);
3. Scaricare l'olio dal riduttore e smaltirlo;

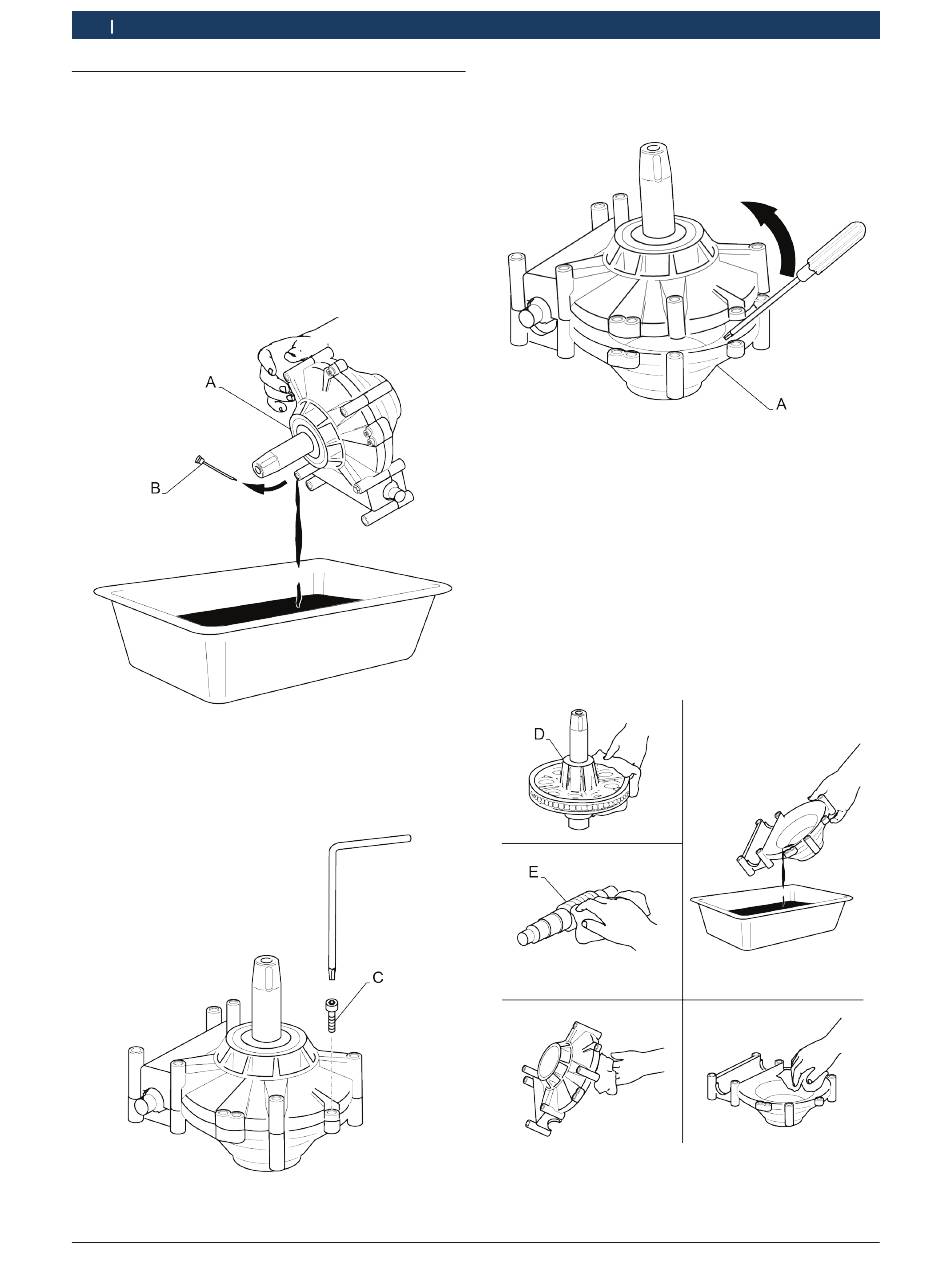

Fig. 34: Rimozione dell'olio dal riduttore
4. Con il riduttore appoggiato a terra svitare le viti a
brugola (C) che lo mantengono assemblato;
Fig. 35: Rimozione di viti e perni di assemblaggio
|
1 695 100 278 2013-12-03
5. Con l'aiuto di uno o piu cacciaviti, aprire il riduttore
dividendo le 2 metà del corpo riduttore;
Fig. 36: Apertura del riduttore
i Le parti del riduttore sono leggermente incollate tra
loro con il silicone impermeabile.
6. Rimuovere con attenzione l'ingranaggio (D) del ridut-
tore e l'albero (E) della cinghia di trasmissione;
7. Svuotare completamente il riduttore dall'olio lubri-
ficante sporco e pulire accuratamente tutta la parte
interna del riduttore e i suoi componendi con olio
nebulizzato, cherosene o simili;
Fig. 37: Pulizia delle parti interne del riduttore
