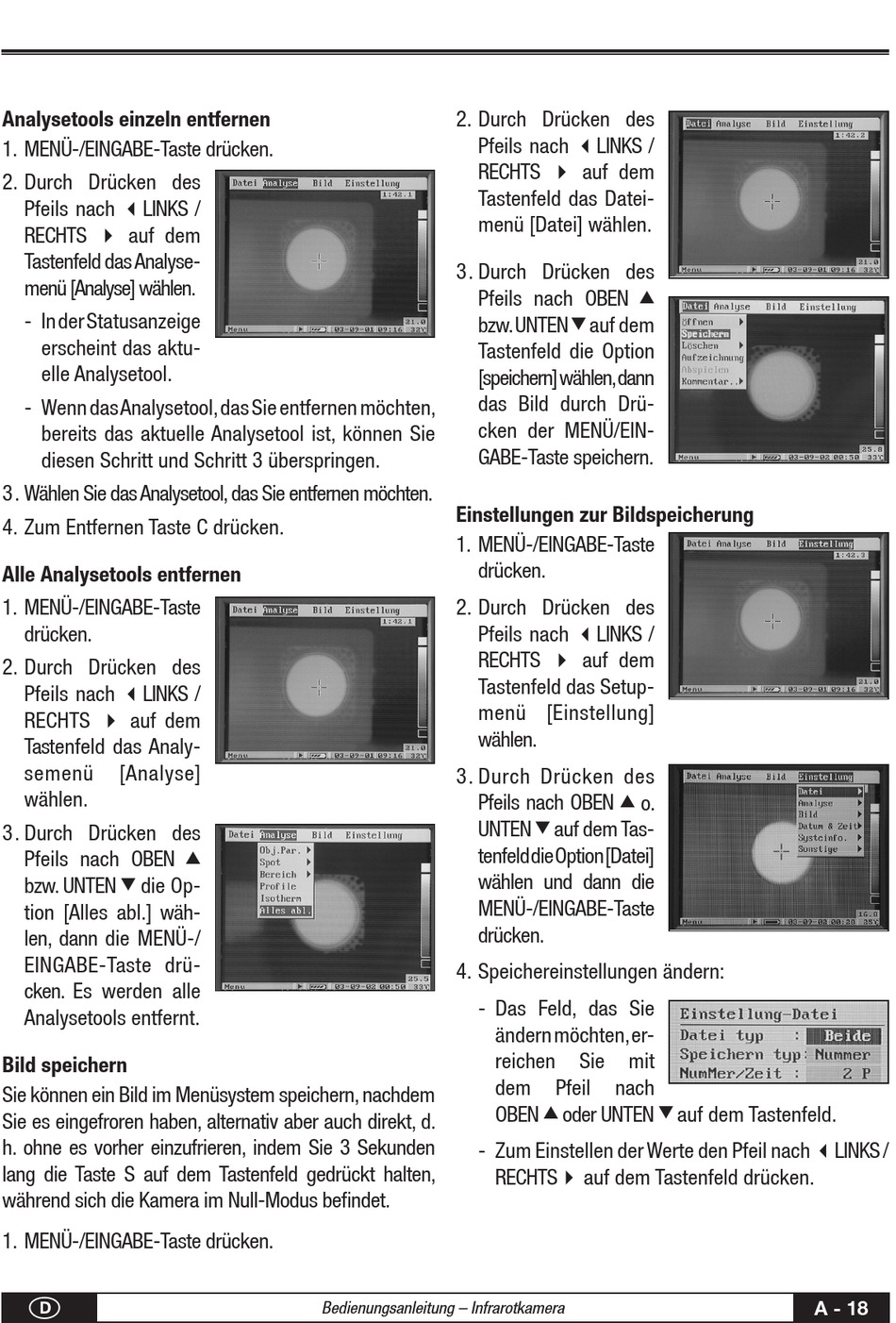

Analysetools einzeln entfernen
1. MENÜ-/EINGABE-Taste drücken.
2. Durch Drücken des
Pfeils nach 3LINKS /
RECHTS 4 auf dem
Tastenfeld das Analyse-
menü [Analyse] wählen.
- In der Statusanzeige
erscheint das aktu-
elle Analysetool.
- Wenn das Analysetool, das Sie entfernen möchten,
bereits das aktuelle Analysetool ist, können Sie
diesen Schritt und Schritt 3 überspringen.
3 . Wählen Sie das Analysetool, das Sie entfernen möchten.
4. Zum Entfernen Taste C drücken.
Alle Analysetools entfernen
1. MENÜ-/EINGABE-Taste
drücken.
2. Durch Drücken des
Pfeils nach 3LINKS /
RECHTS 4 auf dem
Tastenfeld das Analy-
semenü [Analyse]
wählen.
3 . Durch Drücken des
Pfeils nach OBEN
bzw. UNTEN die Op-
t
tion [Alles abl.] wäh-
len, dann die MENÜ-/
EINGABE-Taste drü-
cken. Es werden alle
Analysetools entfernt.

Bild speichern

Sie können ein Bild im Menüsystem speichern, nachdem
Sie es eingefroren haben, alternativ aber auch direkt, d.
h. ohne es vorher einzufrieren, indem Sie 3 Sekunden
lang die Taste S auf dem Tastenfeld gedrückt halten,
während sich die Kamera im Null-Modus befindet.
1. MENÜ-/EINGABE-Taste drücken.
D
s
Bedienungsanleitung – Infrarotkamera
2. Durch Drücken des
Pfeils nach 3LINKS /
RECHTS 4 auf dem
Tastenfeld das Datei-
menü [Datei] wählen.
3 . Durch Drücken des
Pfeils nach OBEN
bzw. UNTEN auf dem
t
Tastenfeld die Option
[speichern] wählen, dann
das Bild durch Drü-
cken der MENÜ/EIN-
GABE-Taste speichern.
Einstellungen zur Bildspeicherung
1. MENÜ-/EINGABE-Taste
drücken.
2. Durch Drücken des
Pfeils nach 3LINKS /
RECHTS 4 auf dem
Tastenfeld das Setup-
menü [Einstellung]
wählen.
3 . Durch Drücken des
Pfeils nach OBEN
s
UNTEN auf dem Tas-
t
tenfeld die Option [Datei]
wählen und dann die
MENÜ-/EINGABE-Taste
drücken.
4. Speichereinstellungen ändern:
- Das Feld, das Sie
ändern möchten, er-
reichen Sie
dem Pfeil nach
OBEN oder UNTEN
s
- Zum Einstellen der Werte den Pfeil nach 3LINKS /
RECHTS4 auf dem Tastenfeld drücken.
s
o.
mit
auf dem Tastenfeld.
t
A - 18
