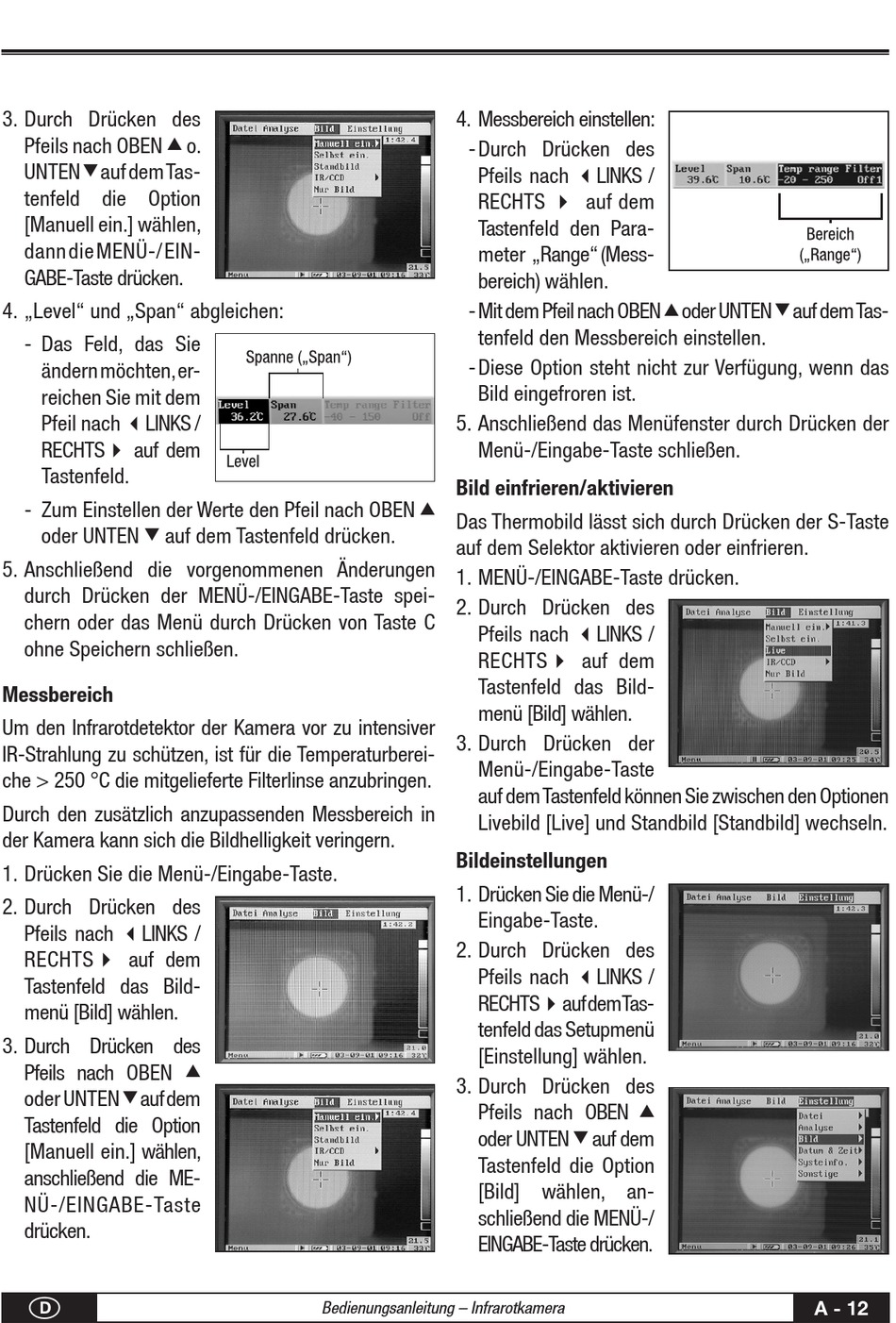

Messbereich; Bildeinstellungen - Trotec S280 Bedienungsanleitung

3. Durch Drücken des
Pfeils nach OBEN
s
UNTEN auf dem Tas-
t
tenfeld die Option
[Manuell ein.] wählen,
dann die MENÜ-/ EIN-
GABE-Taste drücken.
4. „Level" und „Span" abgleichen:
- Das Feld, das Sie
ändern möchten, er-
reichen Sie mit dem
Pfeil nach 3LINKS /
RECHTS4 auf dem
Tastenfeld.
- Zum Einstellen der Werte den Pfeil nach OBEN
oder UNTEN auf dem Tastenfeld drücken.
t
5. Anschließend die vorgenommenen Änderungen
durch Drücken der MENÜ-/EINGABE-Taste spei-
chern oder das Menü durch Drücken von Taste C
ohne Speichern schließen.

Messbereich

Um den Infrarotdetektor der Kamera vor zu intensiver
IR-Strahlung zu schützen, ist für die Temperaturberei-
che > 250 °C die mitgelieferte Filterlinse anzubringen.
Durch den zusätzlich anzupassenden Messbereich in
der Kamera kann sich die Bildhelligkeit veringern.
1. Drücken Sie die Menü-/Eingabe-Taste.
2. Durch Drücken des
Pfeils nach 3LINKS /
RECHTS4 auf dem
Tastenfeld das Bild-
menü [Bild] wählen.
3. Durch Drücken des
Pfeils nach OBEN
oder UNTEN auf dem
t
Tastenfeld die Option
[Manuell ein.] wählen,
anschließend die ME-
NÜ-/EINGABE-Taste
drücken.
D
o.
s
Bedienungsanleitung – Infrarotkamera
4. Messbereich einstellen:
- Durch Drücken des
Pfeils nach 3LINKS /
RECHTS 4 auf dem
Tastenfeld den Para-
meter „Range" (Mess-
bereich) wählen.
- Mit dem Pfeil nach OBEN
tenfeld den Messbereich einstellen.
- Diese Option steht nicht zur Verfügung, wenn das
Bild eingefroren ist.
5. Anschließend das Menüfenster durch Drücken der
Menü-/Eingabe-Taste schließen.
Bild einfrieren/aktivieren
s
Das Thermobild lässt sich durch Drücken der S-Taste
auf dem Selektor aktivieren oder einfrieren.
1. MENÜ-/EINGABE-Taste drücken.
2. Durch Drücken des
Pfeils nach 3LINKS /
RECHTS4 auf dem
Tastenfeld das Bild-
menü [Bild] wählen.
3. Durch Drücken der
Menü-/Eingabe-Taste
auf dem Tastenfeld können Sie zwischen den Optionen
Livebild [Live] und Standbild [Standbild] wechseln.

Bildeinstellungen

1. Drücken Sie die Menü-/
Eingabe-Taste.
2. Durch Drücken des
Pfeils nach 3LINKS /
RECHTS4 auf dem Tas-
tenfeld das Setupmenü
[Einstellung] wählen.
3. Durch Drücken des
Pfeils nach OBEN
oder UNTEN
t
Tastenfeld die Option
[Bild] wählen, an-
schließend die MENÜ-/
EINGABE-Taste drücken.
oder UNTEN
s
s
auf dem
auf dem Tas-
t
A - 12
