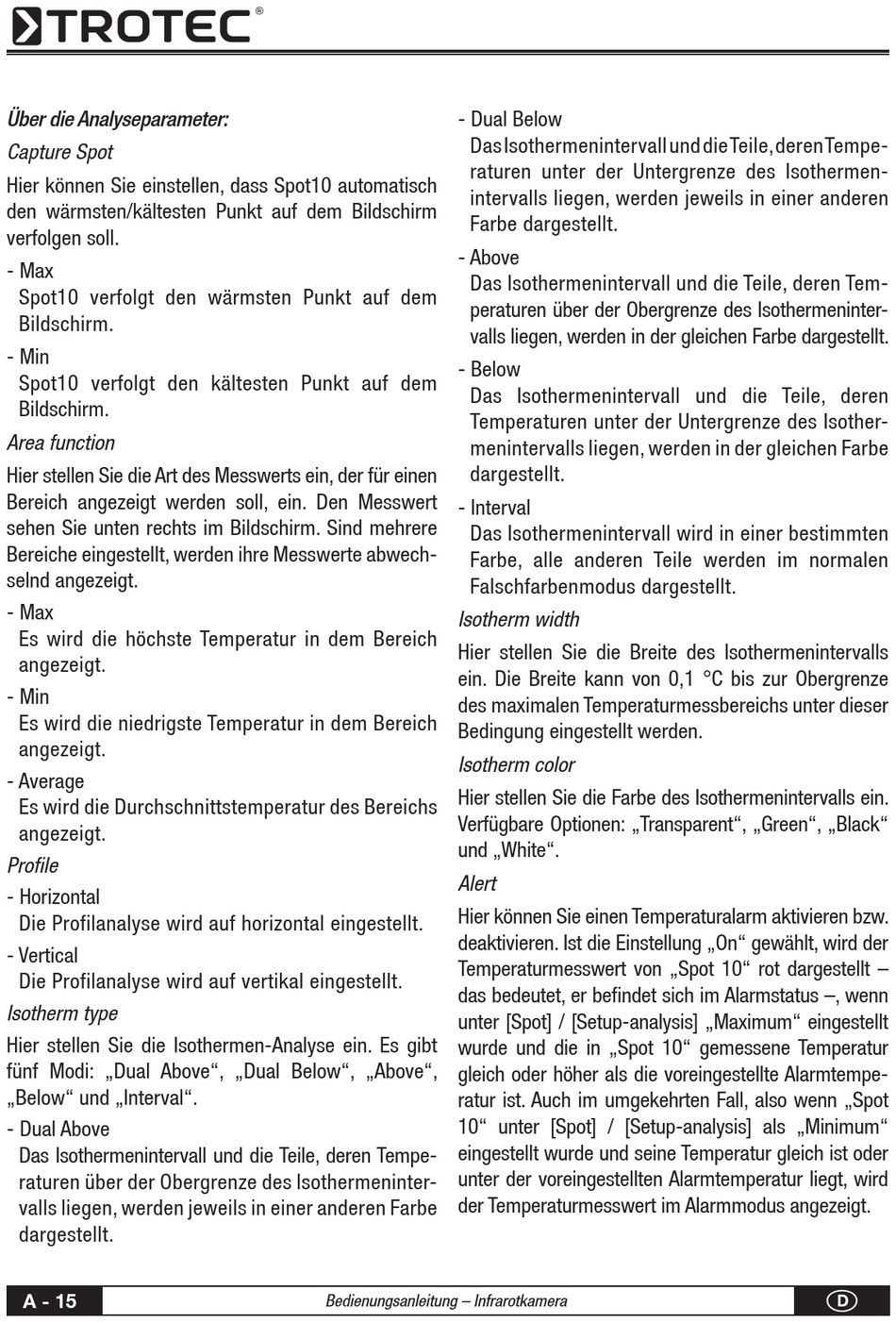

Über die Analyseparameter:
Capture Spot
Hier können Sie einstellen, dass Spot10 automatisch
den wärmsten/kältesten Punkt auf dem Bildschirm
verfolgen soll.
- Max
Spot10 verfolgt den wärmsten Punkt auf dem
Bildschirm.
- Min
Spot10 verfolgt den kältesten Punkt auf dem
Bildschirm.
Area function
Hier stellen Sie die Art des Messwerts ein, der für einen
Bereich angezeigt werden soll, ein. Den Messwert
sehen Sie unten rechts im Bildschirm. Sind mehrere
Bereiche eingestellt, werden ihre Messwerte abwech-
selnd angezeigt.
- Max
Es wird die höchste Temperatur in dem Bereich
angezeigt.
- Min
Es wird die niedrigste Temperatur in dem Bereich
angezeigt.
- Average
Es wird die Durchschnittstemperatur des Bereichs
angezeigt.
Profile
- Horizontal
Die Profilanalyse wird auf horizontal eingestellt.
- Vertical
Die Profilanalyse wird auf vertikal eingestellt.
Isotherm type
Hier stellen Sie die Isothermen-Analyse ein. Es gibt
fünf Modi: „Dual Above", „Dual Below", „Above",
„Below" und „Interval".
- Dual Above
Das Isothermenintervall und die Teile, deren Tempe-
raturen über der Obergrenze des Isothermeninter-
valls liegen, werden jeweils in einer anderen Farbe
dargestellt.
A - 15
- Dual Below
Das Isothermenintervall und die Teile, deren Tempe-
raturen unter der Untergrenze des Isothermen-
intervalls liegen, werden jeweils in einer anderen
Farbe dargestellt.
- Above
Das Isothermenintervall und die Teile, deren Tem-
peraturen über der Obergrenze des Isothermeninter-
valls liegen, werden in der gleichen Farbe dargestellt.
- Below
Das Isothermenintervall und die Teile, deren
Temperaturen unter der Untergrenze des Isother-
menintervalls liegen, werden in der gleichen Farbe
dargestellt.
- Interval
Das Isothermenintervall wird in einer bestimmten
Farbe, alle anderen Teile werden im normalen
Falschfarbenmodus dargestellt.
Isotherm width
Hier stellen Sie die Breite des Isothermenintervalls
ein. Die Breite kann von 0,1 °C bis zur Obergrenze
des maximalen Temperaturmessbereichs unter dieser
Bedingung eingestellt werden.
Isotherm color
Hier stellen Sie die Farbe des Isothermenintervalls ein.
Verfügbare Optionen: „Transparent", „Green", „Black"
und „White".
Alert
Hier können Sie einen Temperaturalarm aktivieren bzw.
deaktivieren. Ist die Einstellung „On" gewählt, wird der
Temperaturmesswert von „Spot 10" rot dargestellt –
das bedeutet, er befindet sich im Alarmstatus –, wenn
unter [Spot] / [Setup-analysis] „Maximum" eingestellt
wurde und die in „Spot 10" gemessene Temperatur
gleich oder höher als die voreingestellte Alarmtempe-
ratur ist. Auch im umgekehrten Fall, also wenn „Spot
10" unter [Spot] / [Setup-analysis] als „Minimum"
eingestellt wurde und seine Temperatur gleich ist oder
unter der voreingestellten Alarmtemperatur liegt, wird
der Temperaturmesswert im Alarmmodus angezeigt.
