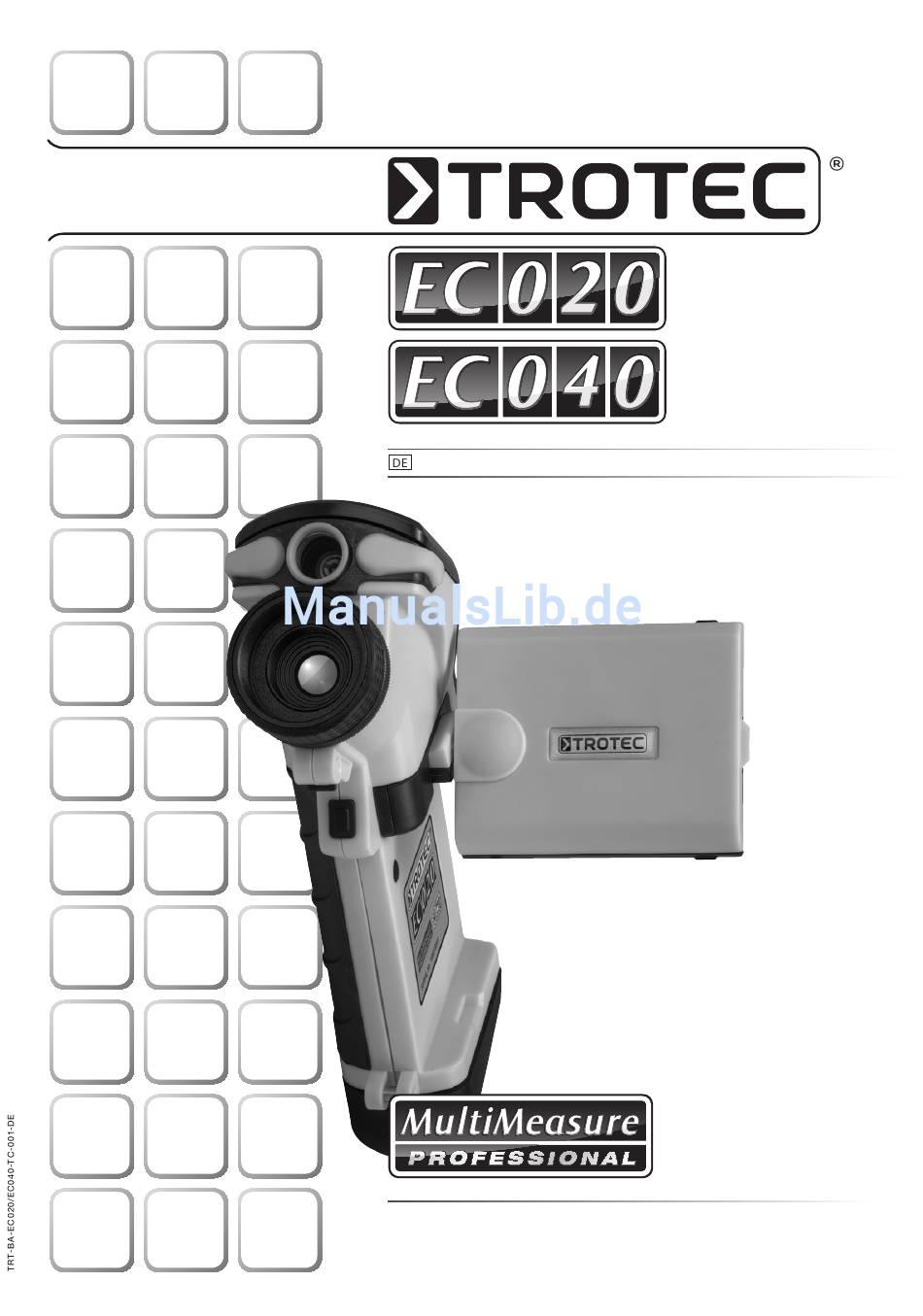

- Seite 1 Bedienungsanleitung – Wärmebildkamera ....A - 1 ® TROTEC GmbH & Co. KG • Grebbener Straße 7 • D-52525 Heinsberg Tel.: +49 2452 962-400 • Fax: +49 2452 962-200 www.trotec.com • E-Mail: info@trotec.com...
-
Seite 2: Inhaltsverzeichnis
Gefahr durch elektrischen Strom! Weist auf eine Gefahr durch elektrischen Strom hin, die zu Verletzungen bis hin zum Tod führen kann. Vorsicht! Weist auf eine Gefahr hin, die zu Sach- schäden führen kann. A - 1 Bedienungsanleitung – Wärmebildkamera EC020 / EC040... -
Seite 3: Sicherheit
Reiniger, Scheuer- oder Lösungsmittel. • Lassen Sie das Verpackungsmaterial nicht achtlos liegen. Es könnte für Kinder zu einem gefährlichen Spielzeug werden. • Das Gerät ist kein Spielzeug und gehört nicht in Kinderhände. A - 2 Bedienungsanleitung – Wärmebildkamera EC020 / EC040... -
Seite 4: Bedienelemente
14. SD-Karte vorhanden 15. Emissionsgrad 16. Kamerastatus Menu – Menü geöffnet Null – kein Messpunkt aktiv SP1 – beweglicher Messpunkt aktiv CAP. – automatischer Messpunkt aktiv 17. Bild eingefroren / nicht eingefroren A - 3 Bedienungsanleitung – Wärmebildkamera EC020 / EC040... -
Seite 5: Technische Daten
Abmessungen (H x B x T) 172 x 80 x 162 mm Anzeige 2,5 Zoll LCD-Bildschirm, 50/60 Hz Auflösung EC020 – 80 x 60 Messpunkte EC040 – 100 x 80 Messpunkte Speicher herausnehmbare 2 GB SD-Karte, erweiterbar bis zu 16 GB Stromversorgung wiederaufladbare Lithium-Batterie Netzbetrieb: 8 –... -
Seite 6: Bedienung
Einschalten Bedienung Batterie und SD-Karte einsetzen 3 Sek. Klick A - 5 Bedienungsanleitung – Wärmebildkamera EC020 / EC040... -
Seite 7: Sprache Einstellen
2. Drücken Sie erneut die Taste „S“, um das Einfrie- ren aufzuheben. Bild speichern 1. Drücken Sie die Taste „S“ und halten Sie sie für einige Sekunden gedrückt. – Das Bild wird auf der SD-Karte gespeichert. A - 6 Bedienungsanleitung – Wärmebildkamera EC020 / EC040... -
Seite 8: Hauptmenü
Farbpaletten: • Eisen • Eisen invertiert • Regenbogen • Feder • Grau • Grau invertiert D „-20 - 250 Off“ – Messbereich In diesem Feld wird der Messbereich angezeigt. A - 7 Bedienungsanleitung – Wärmebildkamera EC020 / EC040... - Seite 9 • Alarm-Temp – Wert für Temperaturalarm am Messpunkt • Alarm – Temperaturalarm ein/aus Hinweis: Durch gleichzeitiges Drücken der Tasten „S“ und „C“ lässt sich der akustische Alarm auch während einer Messung ein/ausschalten. A - 8 Bedienungsanleitung – Wärmebildkamera EC020 / EC040...
-
Seite 10: Ausschalten
Tasten „C“ und 5 Sekunden lang gedrückt. • Das Gerät wird eingeschaltet und alle Ein- stellungen werden auf die Werkseinstellungen zu- rückgesetzt. • Die Daten auf der SD-Karte bleiben erhalten. A - 9 Bedienungsanleitung – Wärmebildkamera EC020 / EC040... -
Seite 11: Emissionsgrade
Reines Blei (nicht oxidiert) 125 ~ 225 0,06 ~ 0,08 Gewalzte Eisenplatte 0,74 Edelstahl Oxidierter Stahl 198 ~ 600 0,64 ~ 0,78 18 - 8 0,16 Gusseisen (oxidiert bei 600°C) 198 ~ 600 0,79 A - 10 Bedienungsanleitung – Wärmebildkamera EC020 / EC040... - Seite 12 0,87 Asphaltum 0 ~ 200 0,85 Glas (Oberfläche) 0,94 Calcimine Eiche Kohlestück 0,85 Isolationsstück 0,91 ~ 0,94 Blech 0,88 ~ 0,90 Glasrohr Schlaufentyp 0,87 Porzelanemaille Produkte Porzelanemaille Designs 0,83 ~ 0,95 A - 11 Bedienungsanleitung – Wärmebildkamera EC020 / EC040...
-
Seite 13: Fehler & Störungen
Batterie ersetzen. rie überschritten Die LED am Ladegerät zeigt den aktuellen Ladezu- stand der Batterie an: • LED leuchtet rot – Batterie lädt • LED leuchtet grün – Batterie vollständig geladen A - 12 Bedienungsanleitung – Wärmebildkamera EC020 / EC040... -
Seite 14: Entsorgung
Wärmebildkamera in Übereinstimmung mit den ge- nannten EG-Richtlinien entwickelt, konstruiert und gefertigt wurde. Hersteller: Trotec GmbH & Co. KG Telefon: +49 2452 962-400 Grebbener Straße 7 Fax: +49 2452 962-200 D-52525 Heinsberg E-Mail: info@trotec.com Heinsberg, den 05.04.2012 Geschäftsführer: Detlef von der Lieck... - Seite 15 TROTEC ® GmbH & Co. KG • Grebbener Straße 7 • D-52525 Heinsberg Tel.: +49 2452 962-400 • Fax: +49 2452 962-200 www.trotec.com • E-Mail: info@trotec.com...
