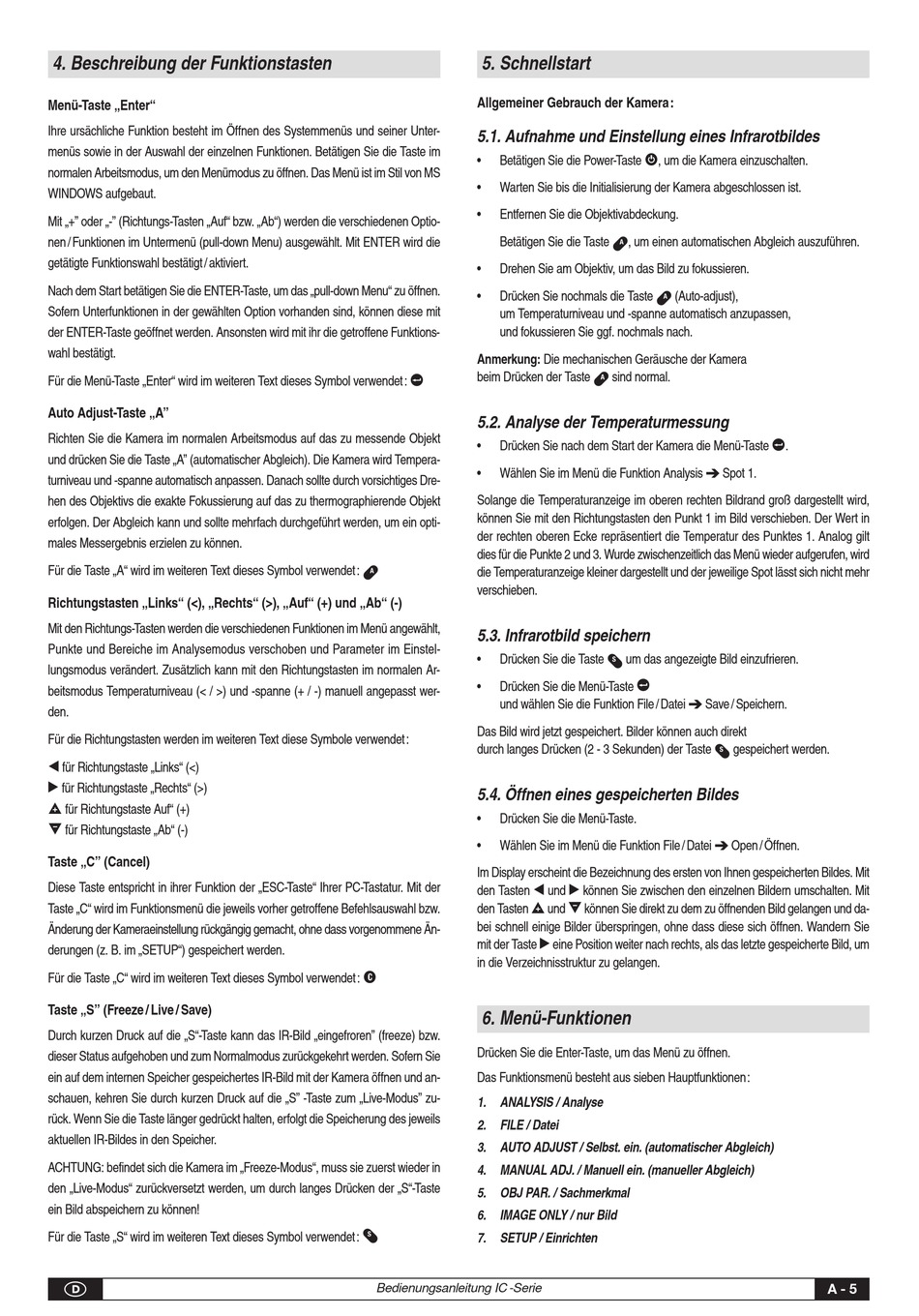

4. Beschreibung der Funktionstasten
Menü-Taste „Enter"
Ihre ursächliche Funktion besteht im Öffnen des Systemmenüs und seiner Unter-
menüs sowie in der Auswahl der einzelnen Funktionen. Betätigen Sie die Taste im
normalen Arbeitsmodus, um den Menümodus zu öffnen. Das Menü ist im Stil von MS
WINDOWS aufgebaut.
Mit „+" oder „-" (Richtungs-Tasten „Auf" bzw. „Ab") werden die verschiedenen Optio-
nen / Funktionen im Untermenü (pull-down Menu) ausgewählt. Mit ENTER wird die
getätigte Funktionswahl bestätigt / aktiviert.
Nach dem Start betätigen Sie die ENTER-Taste, um das „pull-down Menu" zu öffnen.
Sofern Unterfunktionen in der gewählten Option vorhanden sind, können diese mit
der ENTER-Taste geöffnet werden. Ansonsten wird mit ihr die getroffene Funktions-
wahl bestätigt.
Für die Menü-Taste „Enter" wird im weiteren Text dieses Symbol verwendet:
Auto Adjust-Taste „A"
Richten Sie die Kamera im normalen Arbeitsmodus auf das zu messende Objekt
und drücken Sie die Taste „A" (automatischer Abgleich). Die Kamera wird Tempera-
turniveau und -spanne automatisch anpassen. Danach sollte durch vorsichtiges Dre-
hen des Objektivs die exakte Fokussierung auf das zu thermographierende Objekt
erfolgen. Der Abgleich kann und sollte mehrfach durchgeführt werden, um ein opti-
males Messergebnis erzielen zu können.
Für die Taste „A" wird im weiteren Text dieses Symbol verwendet:
Richtungstasten „Links" (<), „Rechts" (>), „Auf" (+) und „Ab" (-)
Mit den Richtungs-Tasten werden die verschiedenen Funktionen im Menü angewählt,
Punkte und Bereiche im Analysemodus verschoben und Parameter im Einstel-
lungsmodus verändert. Zusätzlich kann mit den Richtungstasten im normalen Ar-
beitsmodus Temperaturniveau (< / >) und -spanne (+ / -) manuell angepasst wer-
den.
Für die Richtungstasten werden im weiteren Text diese Symbole verwendet:
L
für Richtungstaste „Links" (<)
R
für Richtungstaste „Rechts" (>)
+
für Richtungstaste Auf" (+)
-
für Richtungstaste „Ab" (-)
Taste „C" (Cancel)
Diese Taste entspricht in ihrer Funktion der „ESC-Taste" Ihrer PC-Tastatur. Mit der
Taste „C" wird im Funktionsmenü die jeweils vorher getroffene Befehlsauswahl bzw.
Änderung der Kamera einstellung rückgängig gemacht, ohne dass vorgenommene Än-
derungen (z. B. im „SETUP") gespeichert werden.
Für die Taste „C" wird im weiteren Text dieses Symbol verwendet:
Taste „S" (Freeze / Live / Save)
Durch kurzen Druck auf die „S"-Taste kann das IR-Bild „eingefroren" (freeze) bzw.
dieser Status aufgehoben und zum Normalmodus zurückgekehrt werden. Sofern Sie
ein auf dem internen Speicher gespeichertes IR-Bild mit der Kamera öffnen und an-
schauen, kehren Sie durch kurzen Druck auf die „S" -Taste zum „Live-Modus" zu-
rück. Wenn Sie die Taste länger gedrückt halten, erfolgt die Speicherung des jeweils
aktuellen IR-Bildes in den Speicher.
ACHTUNG: befindet sich die Kamera im „Freeze-Modus", muss sie zuerst wieder in
den „Live-Modus" zurückversetzt werden, um durch langes Drücken der „S"-Taste
ein Bild abspeichern zu können!
Für die Taste „S" wird im weiteren Text dieses Symbol verwendet:
5. Schnellstart
Allgemeiner Gebrauch der Kamera:
5.1. Aufnahme und Einstellung eines Infrarotbildes
•
Betätigen Sie die Power-Taste
•
Warten Sie bis die Initialisierung der Kamera abgeschlossen ist.
•
Entfernen Sie die Objektivabdeckung.
Betätigen Sie die Taste
•
Drehen Sie am Objektiv, um das Bild zu fokussieren.
•
Drücken Sie nochmals die Taste
um Temperaturniveau und -spanne automatisch anzupassen,
und fokussieren Sie ggf. nochmals nach.
Anmerkung: Die mechanischen Geräusche der Kamera
E
beim Drücken der Taste
5.2. Analyse der Temperaturmessung
•
Drücken Sie nach dem Start der Kamera die Menü-Taste
•
Wählen Sie im Menü die Funktion Analysis
Solange die Temperaturanzeige im oberen rechten Bildrand groß dargestellt wird,
können Sie mit den Richtungstasten den Punkt 1 im Bild verschieben. Der Wert in
der rechten oberen Ecke repräsentiert die Temperatur des Punktes 1. Analog gilt
dies für die Punkte 2 und 3. Wurde zwischenzeitlich das Menü wieder aufgerufen, wird
A
die Temperaturanzeige kleiner dargestellt und der jeweilige Spot lässt sich nicht mehr
verschieben.
5.3. Infrarotbild speichern
•
Drücken Sie die Taste
•
Drücken Sie die Menü-Taste
und wählen Sie die Funktion File / Datei
Das Bild wird jetzt gespeichert. Bilder können auch direkt
durch langes Drücken (2 - 3 Sekunden) der Taste
5.4. Öffnen eines gespeicherten Bildes
•
Drücken Sie die Menü-Taste.
•
Wählen Sie im Menü die Funktion File / Datei
Im Display erscheint die Bezeichnung des ersten von Ihnen gespeicherten Bildes. Mit
L
den Tasten
+
den Tasten
bei schnell einige Bilder überspringen, ohne dass diese sich öffnen. Wandern Sie
mit der Taste
in die Verzeichnisstruktur zu gelangen.
C
6. Menü-Funktionen
Drücken Sie die Enter-Taste, um das Menü zu öffnen.
Das Funktionsmenü besteht aus sieben Hauptfunktionen:
1. ANALYSIS / Analyse
2. FILE / Datei
3. AUTO ADJUST / Selbst. ein. (automatischer Abgleich)
4. MANUAL ADJ. / Manuell ein. (manueller Abgleich)
5. OBJ PAR. / Sachmerkmal
6. IMAGE ONLY / nur Bild
S
7. SETUP / Einrichten
Bedienungsanleitung IC -Serie
P
, um die Kamera einzuschalten.
A
, um einen automatischen Abgleich auszuführen.
A
(Auto-adjust),
A
sind normal.
S
um das angezeigte Bild einzufrieren.
E
Save / Speichern.
R
und
können Sie zwischen den einzelnen Bildern umschalten. Mit
-
und
können Sie direkt zu dem zu öffnenden Bild gelangen und da-
R
eine Position weiter nach rechts, als das letzte gespeicherte Bild, um
E
.
Spot 1.
S
gespeichert werden.
Open / Öffnen.
A - 5
