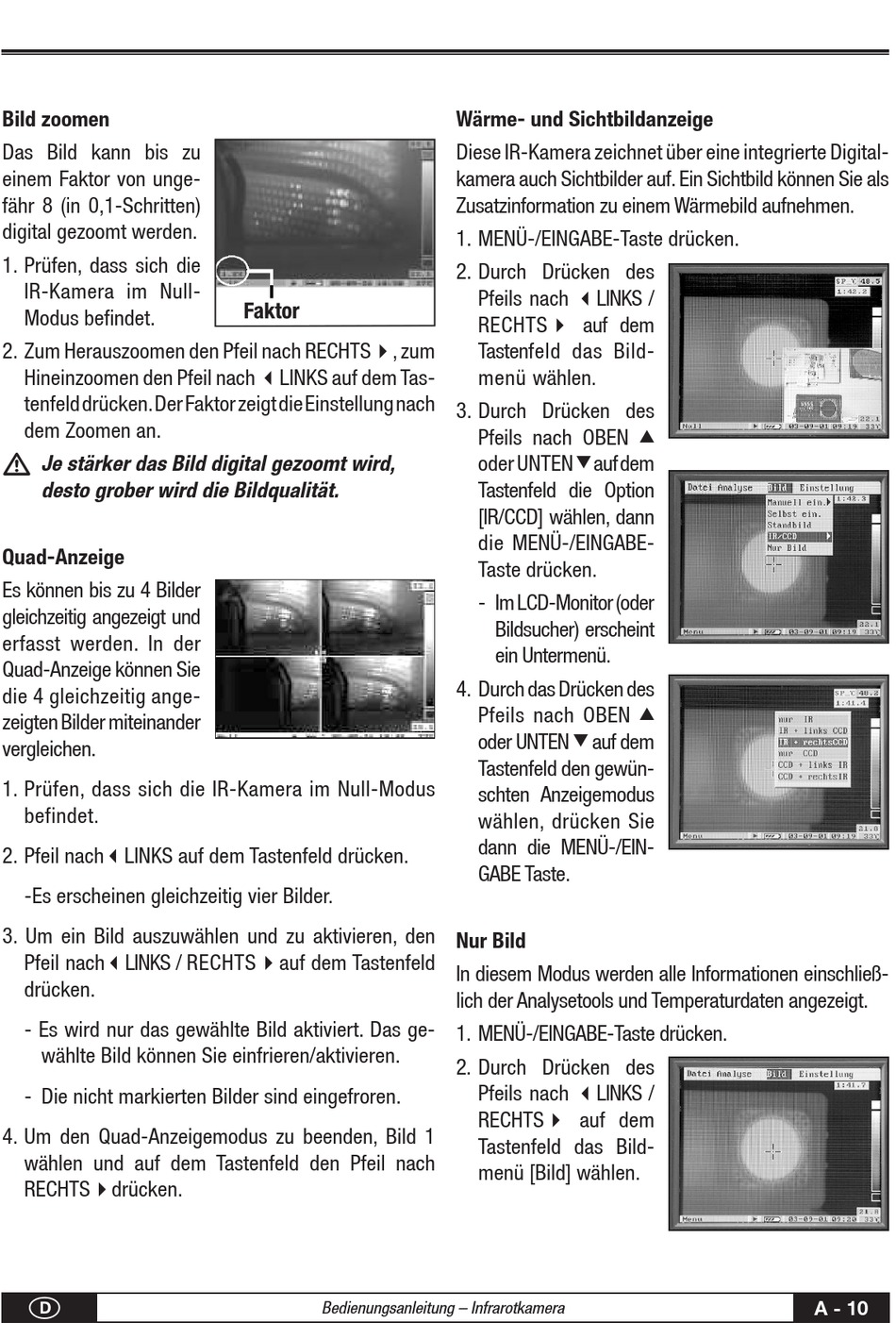

Bild Zoomen; Nur Bild - Trotec S280 Bedienungsanleitung

Bild zoomen

Das Bild kann bis zu
einem Faktor von unge-
fähr 8 (in 0,1-Schritten)
digital gezoomt werden.
1. Prüfen, dass sich die
IR-Kamera im Null-
Modus befindet.
2. Zum Herauszoomen den Pfeil nach RECHTS4, zum
Hineinzoomen den Pfeil nach 3LINKS auf dem Tas-
tenfeld drücken. Der Faktor zeigt die Einstellung nach
dem Zoomen an.
m
Je stärker das Bild digital gezoomt wird,
desto grober wird die Bildqualität.
Quad-Anzeige
Es können bis zu 4 Bilder
gleichzeitig angezeigt und
erfasst werden. In der
Quad-Anzeige können Sie
die 4 gleichzeitig ange-
zeigten Bilder miteinander
vergleichen.
1. Prüfen, dass sich die IR-Kamera im Null-Modus
befindet.
2. Pfeil nach3LINKS auf dem Tastenfeld drücken.
-Es erscheinen gleichzeitig vier Bilder.
3. Um ein Bild auszuwählen und zu aktivieren, den
Pfeil nach3LINKS / RECHTS4auf dem Tastenfeld
drücken.
- Es wird nur das gewählte Bild aktiviert. Das ge-
wählte Bild können Sie einfrieren/aktivieren.
- Die nicht markierten Bilder sind eingefroren.
4. Um den Quad-Anzeigemodus zu beenden, Bild 1
wählen und auf dem Tastenfeld den Pfeil nach
RECHTS4drücken.
D
Wärme- und Sichtbildanzeige
Diese IR-Kamera zeichnet über eine integrierte Digital-
kamera auch Sichtbilder auf. Ein Sichtbild können Sie als
Zusatzinformation zu einem Wärmebild aufnehmen.
1. MENÜ-/EINGABE-Taste drücken.
2. Durch Drücken des
Pfeils nach 3LINKS /
RECHTS4 auf dem
Tastenfeld das Bild-
menü wählen.
3. Durch Drücken des
Pfeils nach OBEN
oder UNTEN
Tastenfeld die Option
[IR/CCD] wählen, dann
die MENÜ-/EINGABE-
Taste drücken.
- Im LCD-Monitor (oder
4. Durch das Drücken des
Pfeils nach OBEN
oder UNTEN
Tastenfeld den gewün-
schten Anzeigemodus
wählen, drücken Sie
dann die MENÜ-/EIN-
GABE Taste.

Nur Bild

In diesem Modus werden alle Informationen einschließ-
lich der Analysetools und Temperaturdaten angezeigt.
1. MENÜ-/EINGABE-Taste drücken.
2. Durch Drücken des
Pfeils nach 3LINKS /
RECHTS4 auf dem
Tastenfeld das Bild-
menü [Bild] wählen.
Bedienungsanleitung – Infrarotkamera
s
auf dem
t
Bildsucher) erscheint
ein Untermenü.
s
auf dem
t
A - 10
