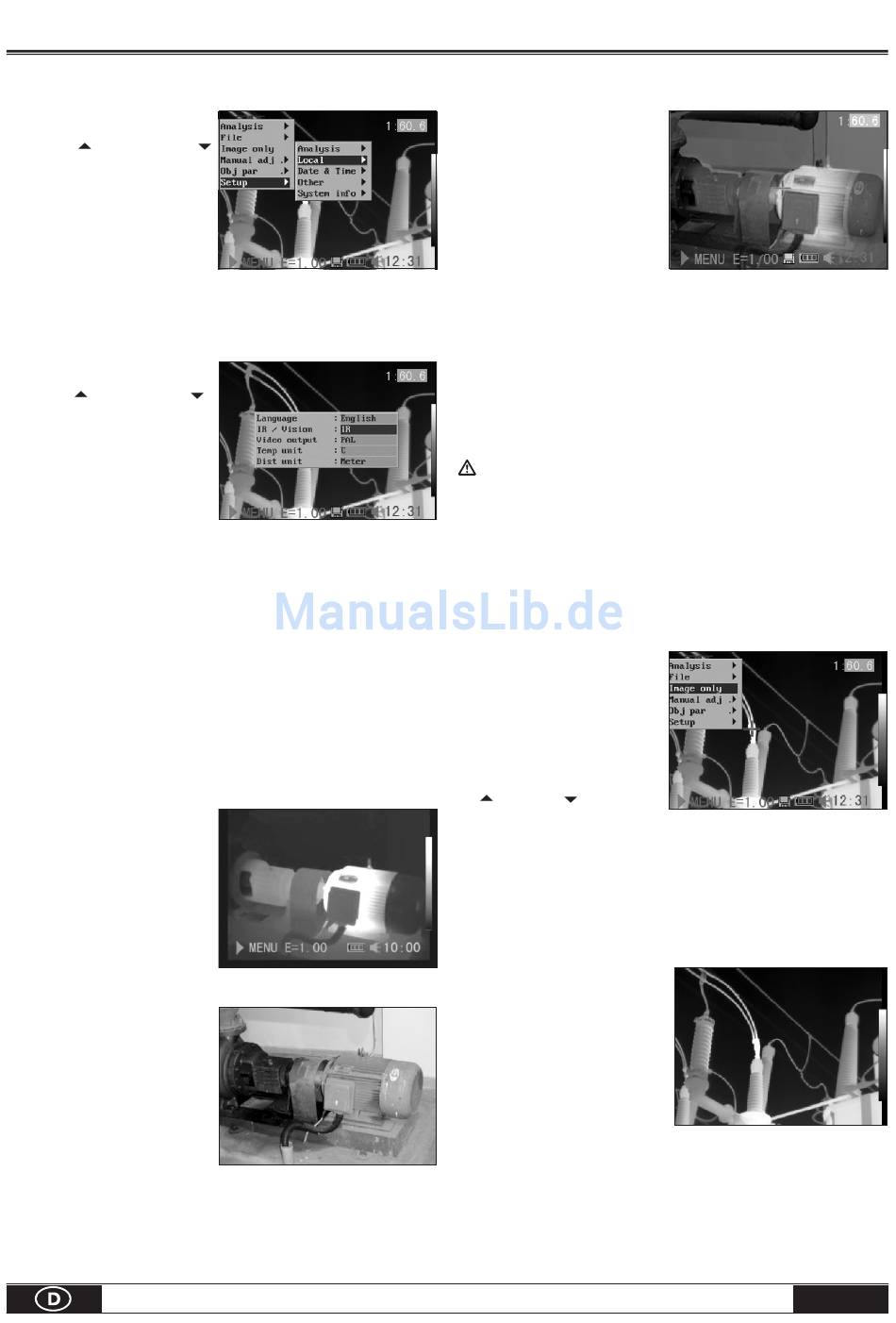

3. Drücken Sie auf die
Taste hoch / runter
auf dem Omni-Selektor,
um zu dem Menüpunkt
[Lokal] zu gelangen
und drücken Sie die
Menü-/Eingabe-Taste.
• Es erscheint ein untergliedertes Menü auf dem
LCD-Monitor.
4. Drücken Sie auf die
Taste hoch/runter
auf dem Omni-Selektor,
um zum Menüpunkt
[IR / Vision] zu gelangen,
und drücken Sie 3
links und rechts4um
den Displaymodus wie folgt zu ändern:
• IR . . . . . . . . . . . . . . . . . . . . . . . . . . Stellt das IR-Bild dar.
Vision . . . . . . . . . . . . . . . . . Stellt das sichtbare Bild dar.
DuoVision . . . . . . Zeigt das IR- und das sichtbare Bild

DuoVision

Mit den DuoVision Displaymodi lassen sich thermi-
sche und sichtbare Bilder überlagert darstellen.
IR
In diesem Modus können
Sie die Analyse-Tools ver-
wenden, um das Zielob-
jekt zu analysieren. Das
Bild wird jedoch in Pseu-
dofarben dargestellt.
Vision
In diesem Modus kön-
nen Sie das Bild mit den
echten Farben sehen.
Sie können jedoch keine
Analyse-Tools verwen-
den, um das Zielobjekt
zu analysieren.
in überlagerter Form.
Bedienungsanleitung – Infrarotkamera LV / V
DuoVision
In diesem Modus werden
IR- und Realbild in über-
lagerter Form dargestellt
und Sie können die
Analyse-Tools benutzen,
um das Zielobjekt zu
analysieren.
Wenn das Infrarotbild
halten Sie die C-Taste gedrückt und drücken Sie dann
die Pfeiltasten, um das digitale Bild dem thermischen
Bild anzupassen.
ACHTUNG: Diese Anpassung ist entfernungsab-
hängig und technischbedingt nur in einem ge-
wissen Rahmen möglich.

Nur Bild

In diesem Modus sind keine Analyse-Tools oder Tem-
peraturdaten zu sehen.
1. Drücken Sie
MENÜ / EINGABE-
Taste.
2. Drücken Sie im Haupt
menü die Tasten hoch
/ runter auf dem
Omni - Selektor und
wählen Sie [Nur Bild]
im Menü.
• Sämtliche Informationen sind nicht mehr zu sehen.
3. Drücken Sie jede
Taste außer
E i n - / A u s - T a s t e ,
um den Modus [Nur
Bild] zu löschen.

Bildjustierung

Sie können die Helligkeit (Level) und den Kontrast
(Spanne) des festgehaltenen Bildes sowohl manuell
als auch automatisch einstellen.
horizontal / vertikal verlagert ist,
die
-
der
A - 10
