6.2.5.2 Anschlüsse – K-Pilot 18.4
In der Steuerung K-Pilot 18.4 befindet sich hinten oben an der Steuerungsrückwand eine Platine mit 4
elektrischen Anschlüssen. Davon sind die beiden linken und der ganz rechte Anschluss Ausgänge,
der dritte Anschluss von links ist ein Eingang. Die Ausgänge können frei mit den verfügbaren
Funktionen belegt werden. Die Steuerung hat also 3 Ausgänge und 1 Eingang (vgl. Abbildung 14).
Ausgang:
T1.2 N PE
grau blau grün
Beschickungspumpe*
Klarwasserpumpe
Schlammpumpe
2. Belüfter
3-Phasen-Belüfter
UV-Lampe
Dosierpumpe
Pufferpumpe
* nur bei SBR

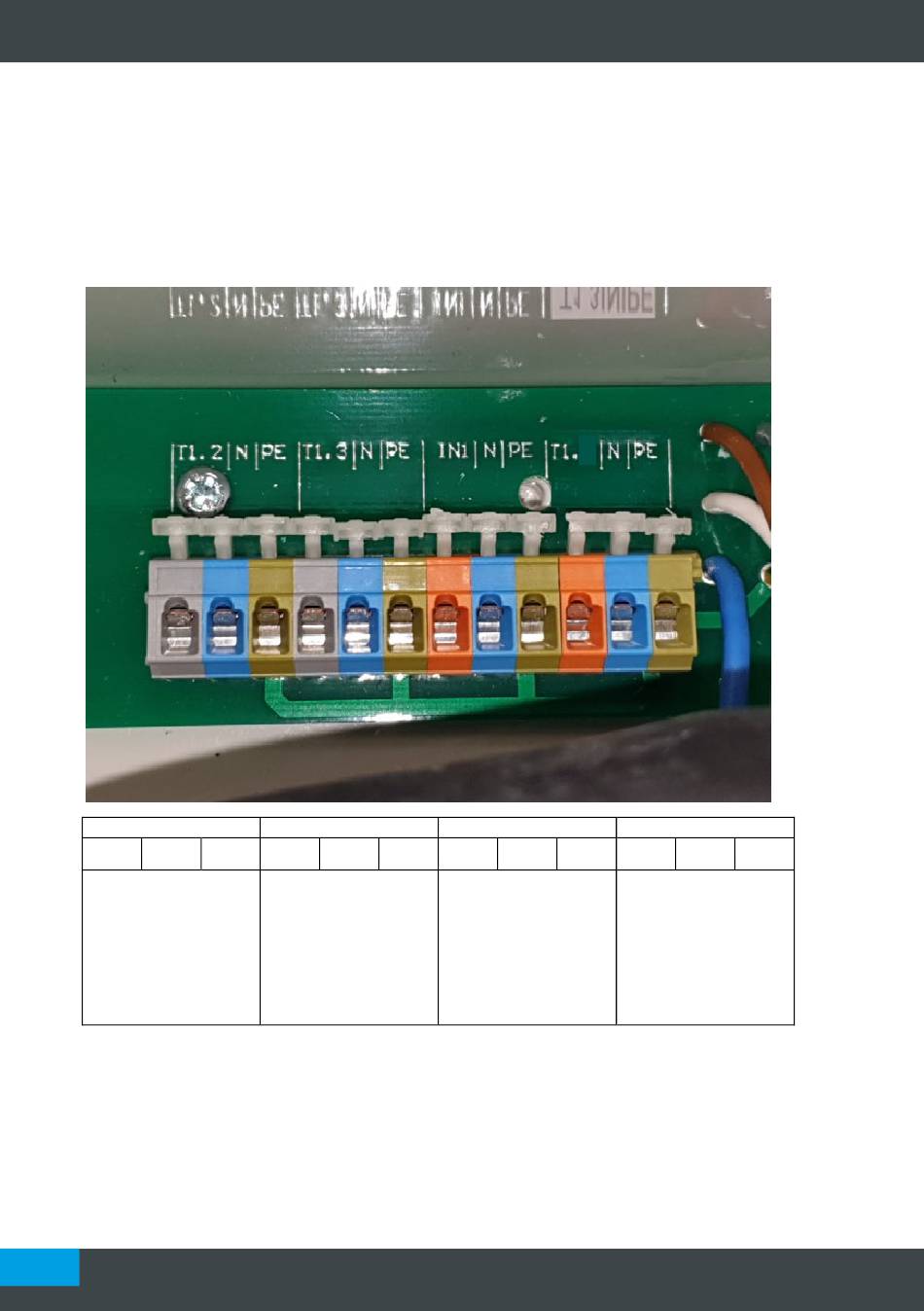

Abbildung 14: Elektrische Anschlüsse bei der Steuerung K-Pilot 18.4
So kann z. B. die Fällmittel-Dosierung zur Phosphatfällung auf Ausgang T1.2 angeklemmt werden, die
UV-Lampe auf Ausgang T1.3 und die Klarwasserpumpe auf T1.4. Dann müssen bei der Inbetrieb-
nahme den angeschlossenen Aggregaten die entsprechenden Ausgänge zugewiesen werden. (siehe
Kapitel 8.2 und Kapitel 8.4.2.5 sowie Kapitel 9.2 und Kapitel 9.4.2.5)
32
Ausgang:
T1.3 N PE
grau blau grün
Beschickungspumpe*
Klarwasserpumpe
Schlammpumpe
2. Belüfter
3-Phasen-Belüfter
UV-Lampe
Dosierpumpe
Pufferpumpe
Bedienungsanleitung AQUATO
4
Eingang:
IN1 N PE
orange blau grün
Schwimmer bei
Steuerungstyp:
Schwimmer
Schwimmer für
Hochwasseranzeige
bei Steuerungstyp:
Zeit
®
K-Pilot 18.1/18.3/18.4
Ausgang:
T1.4 N PE
orange blau grün
Beschickungspumpe*
Klarwasserpumpe
Schlammpumpe
2. Belüfter
3-Phasen-Belüfter
UV-Lampe
Dosierpumpe
Pufferpumpe
