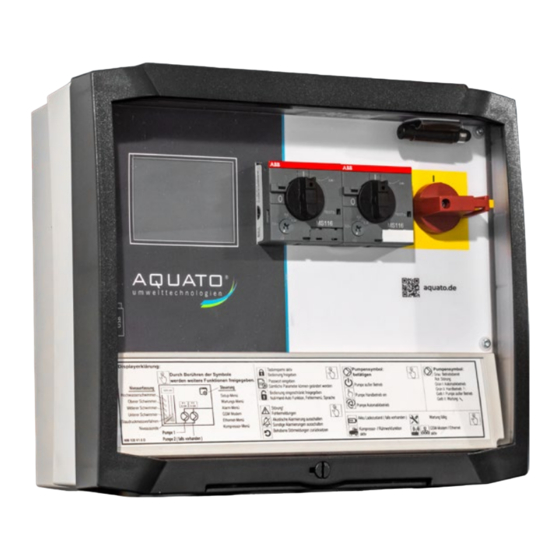

AQUATO P2-B Bedienungsanleitung
Verwandte Anleitungen für AQUATO P2-B
Inhaltszusammenfassung für AQUATO P2-B

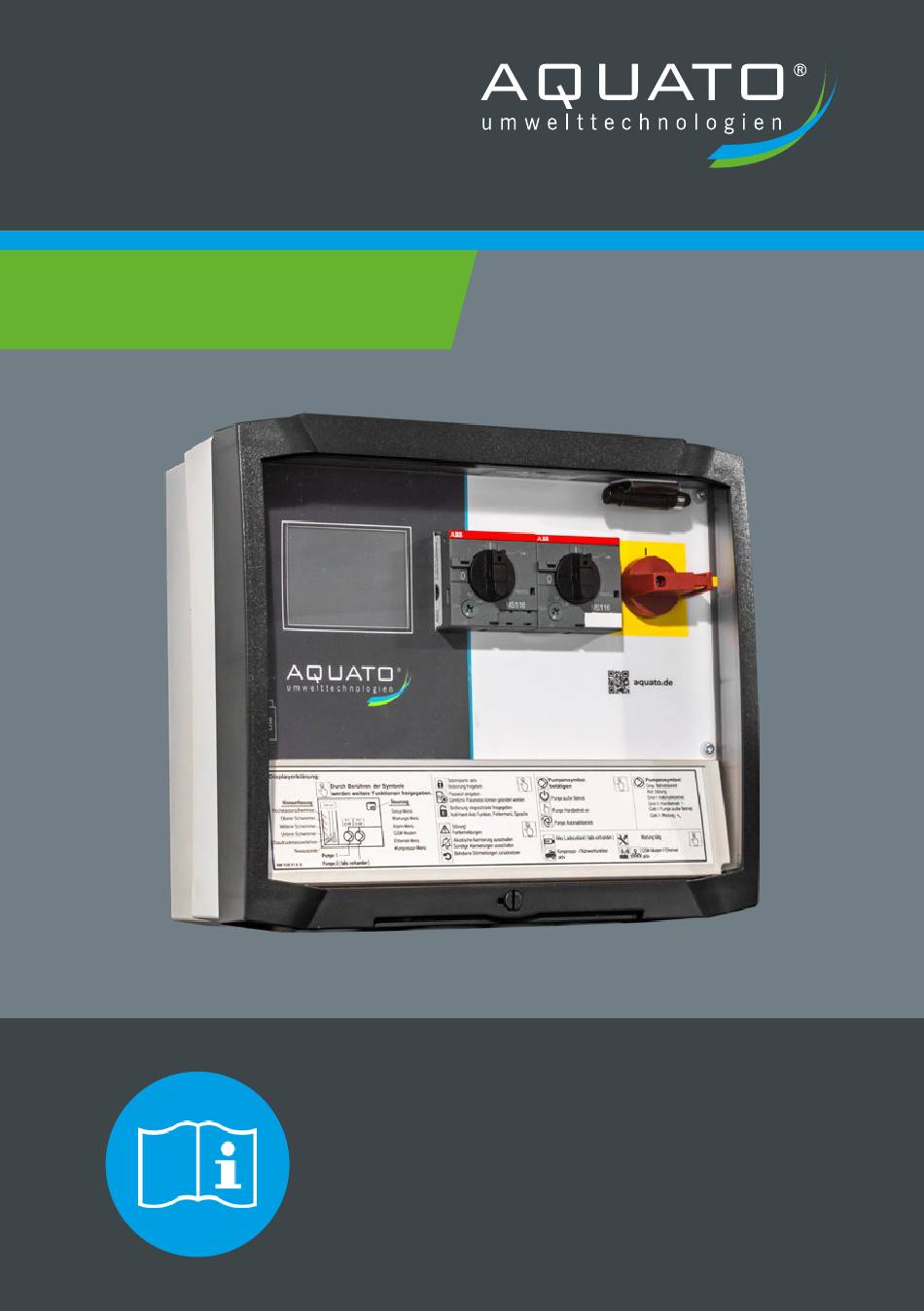

- Seite 1 › Bedienungsanleitung AQUATO P2-B ® Pumpensteuerung BITTE BEACHTEN SIE FOLGENDES: Die vollständige Anleitung sowie das Betriebstagebuch sind direkt an der Anlage aufzubewahren, so dass sowohl Betreiber als auch Wartungsunternehmen jederzeit Einsicht nehmen können.
- Seite 2 AQUATO P2-B Bedienungsanleitung ®...
- Seite 3 Betriebsanleitung Basis – Pumpensteuerung CPS-B1 / CPS-B2 Typ: Touch TFT-Display Stand: 10.07.2019 Version: 902 000 – V4.0 GLP: ab HW 2.40 ab V1.12 Diese Betriebsanleitung bezieht sich ausschließlich auf die Elektrosteuerung und enthält wichtige Hinweise und Warnvermerke. Vor dem Einbau, dem elektrischem Anschluss und der Inbetriebnahme ist diese Betriebsanleitung unbedingt zu lesen und zu beachten.
-
Seite 4: Inhaltsverzeichnis
AQUATO P2-B Bedienungsanleitung ® Betriebsanleitung CPS-B TFT 902 000 – V4.0 _________________________________________________________________________________ NHALT Seite Allgemeines Sicherheitshinweise Kennzeichnung von Hinweisen in der Betriebsanleitung Personenqualifikation Gefahren bei Nichtbeachtung der Sicherheitshinweise Sicherheitsbewusstes Arbeiten Sicherheitshinweise für den Betreiber / Bediener Sicherheitshinweise für Installations- und Wartungsarbeiten Eigenmächtiger Umbau und Ersatzteilherstellung... - Seite 5 Betriebsanleitung CPS-B TFT 902 000 – V4.0 _________________________________________________________________________________ Funktionsbeschreibung Verfahren zur Niveaumessung Pumpensteuerung Störmeldungen und Alarme Schaltverhalten der Pumpen Niveaueinstellung „Behälter leeren“ Niveaueinstellung „Behälter befüllen“ Schaltverhalten der Pumpen bei Niveauänderung „Behälter leeren“. Schaltverhalten der Pumpen bei Niveauänderung „Behälter befüllen“. Bauseitige Absicherung Lasttrennschalter (Not-Ausschalter) Motorschutzschalter Eigensichere Stromkreise...
- Seite 6 AQUATO P2-B Bedienungsanleitung ® Betriebsanleitung CPS-B TFT 902 000 – V4.0 _________________________________________________________________________________ Inbetriebnahme / Wiederinbetriebnahme Außerbetriebnahme Wartung Technische Daten Störungsliste und Erklärung Optional erhältliches Zubehör Konformitätserklärung Notizen Seite 3...
-
Seite 7: Allgemeines
Betriebsanleitung CPS-B TFT 902 000 – V4.0 _________________________________________________________________________________ Allgemeines Diese Steuerung ist nach dem Stand der Technik entwickelt, mit größter Sorgfalt gefertigt und unterliegt einer ständigen Qualitätskontrolle. Die vorliegende Betriebsanleitung soll es erleichtern, das Gerät kennen zu lernen und seine bestimmungsgemäßen Einsatzmöglichkeiten zu nutzen. -
Seite 8: Sicherheitsbewusstes Arbeiten
AQUATO P2-B Bedienungsanleitung ® Betriebsanleitung CPS-B TFT 902 000 – V4.0 _________________________________________________________________________________ Sicherheitsbewusstes Arbeiten Die in dieser Betriebsanleitung aufgeführten Sicherheitshinweise, die bestehenden nationalen Vorschriften Unfallverhütung sowie eventuelle interne Arbeits-, Betriebs- Sicherheitsvorschriften des Betreibers sind zu beachten. Vor Öffnen des Gerätes unbedingt spannungsfrei schalten! Sicherheitshinweise für den Betreiber / Bediener... -
Seite 9: Eigenmächtiger Umbau Und Ersatzteilherstellung
Betriebsanleitung CPS-B TFT 902 000 – V4.0 _________________________________________________________________________________ Eigenmächtiger Umbau und Ersatzteilherstellung Umbau oder Veränderung der Steuerung sind nur nach Absprache mit dem Hersteller zulässig. Originalersatzteile dienen der Sicherheit. Die Verwendung anderer Teile kann die Haftung für die daraus entstehenden Folgen aufheben. Unzulässige Betriebsweisen Die Betriebssicherheit der gelieferten Steuerung ist nur bei bestimmungsgemäßer Verwendung gewährleistet. -
Seite 10: Transport Und Zwischenlagerung
AQUATO P2-B Bedienungsanleitung ® Betriebsanleitung CPS-B TFT 902 000 – V4.0 _________________________________________________________________________________ Offenes Staudruckmesssystem mit „Lufteinperlung“ für Zone 1: Gemäß Stand der Technik wird dieses Messsystem oftmals für die Zone 1 eingesetzt. Bei diesem Verfahren müssen zwei Fehler auftreten (z.B. Luftkompressor defekt und Pneumatik Schlauch beschädigt) damit explosionsgefährdete Gase zur Steuerung gelangen können und es somit zu einer... -
Seite 11: Aufstellung / Montage
Betriebsanleitung CPS-B TFT 902 000 – V4.0 _________________________________________________________________________________ Aufstellung / Montage Umgebungsbedingungen • trocken und frostsicher • ausreichende Belüftung • Die Steuerung muss überflutungssicher installiert werden. • Die Technischen Daten, insbesondere die max. zulässige Umgebungstemperatur ist zu beachten. • Die Steuerung darf keiner direkten Sonneneinstrahlung ausgesetzt werden. Die Steuerung ist nicht explosionsgeschützt und darf daher nur außerhalb des explosionsgefährdeten Bereiches betrieben werden! Montagehinweise... -
Seite 12: Gehäuseabmessungen Und Kabeleinführungen
AQUATO P2-B Bedienungsanleitung ® Betriebsanleitung CPS-B TFT 902 000 – V4.0 _________________________________________________________________________________ Gehäuseabmessungen und Kabeleinführungen Seite 9... -
Seite 13: Nachträglicher Einbau Eines Staudruckmessmoduls
Betriebsanleitung CPS-B TFT 902 000 – V4.0 _________________________________________________________________________________ Nachträglicher Einbau eines Staudruckmessmoduls* Das optionale Staudruckmessmodul kann jederzeit gemäß der nachfolgend beschriebenen Vorgehensweise montiert werden. Hauptschalter ausschalten und Steuerung bauseitig vom Stromnetz trennen. • • Klemmraumabdeckung entfernen. Spannungsfreiheit feststellen. • • Linke obere Vorfräsung auf der Unterseite des Gehäuses entfernen. -
Seite 14: Nachträglicher Einbau Von Zenerbarrieren
AQUATO P2-B Bedienungsanleitung ® Betriebsanleitung CPS-B TFT 902 000 – V4.0 _________________________________________________________________________________ Nachträglicher Einbau von Zenerbarrieren* Der Einbau der Zenerbarriere(n) sollte werksseitig erfolgen. Falls eine Nachrüstung notwendig wird, muss die nachfolgende vorgeschriebene Arbeitsweise eingehalten werden. Ggf. Einsatz einer entsprechenden Trennplatte zur Einhaltung des Fadenmaßes von 5 cm notwendig. -
Seite 15: Elektrischer Anschluss
Betriebsanleitung CPS-B TFT 902 000 – V4.0 _________________________________________________________________________________ Elektrischer Anschluss Der elektrische Anschluss der Steuerung ist von der Ausstattung und der gewünschten Funktionalität abhängig. dargestellten Anschlussschemen beziehen sich Standardanschlüsse. Spezielle Verdrahtungsvorgaben entnehmen bitte entsprechenden Kapiteln bzw. evtl. separat beigefügten Schaltungsunterlagen. Anschlussschema Anschlussschema für 1-Pumpen und 2-Pumpen Steuerung: (Niveauerfassung, potentialfreie Kontakte, 230VAC/24VDC Abgänge) -
Seite 16: Anschlussschema Heizung, Warnleuchte Und Hupe
AQUATO P2-B Bedienungsanleitung ® Betriebsanleitung CPS-B TFT 902 000 – V4.0 _________________________________________________________________________________ Anschlussschema Heizung, Warnleuchte und Hupe Anschlussschema Warnleuchte und Hupe 24VDC, Heizung 230VAC. Achtung! Bei Auswahl der Heizung ist der Einschaltstrom zu beachten! Hupe Warnleuchte Thermostat Heizung Anschlussschema Warnleuchte und Hupe 230VAC. -
Seite 17: Einstellbereiche Motorschutzschalter
Betriebsanleitung CPS-B TFT 902 000 – V4.0 _________________________________________________________________________________ Einstellbereiche Motorschutzschalter Anlagenbezeichnung: 1 Pumpensteuerung 400 V Einspeisung: 3 x 400 V AC / N / PE Steuerspannung: 230 V AC / 12V / 24VDC Pumpen- Max. bauseitige Max. mögliche Einstellbereich Motor- leistung Absicherung Stromaufnahme... -
Seite 18: Schaltplan 1 Pumpe
AQUATO P2-B Bedienungsanleitung ® Betriebsanleitung CPS-B TFT 902 000 – V4.0 _________________________________________________________________________________ Schaltplan 1 Pumpe Abb. enthält optionales Zubehör Seite 15... -
Seite 19: Schaltplan 2 Pumpen
Betriebsanleitung CPS-B TFT 902 000 – V4.0 _________________________________________________________________________________ Schaltplan 2 Pumpen Abb. enthält optionales Zubehör Seite 16... -
Seite 20: Legende Schaltplan Pumpe 1 Und
AQUATO P2-B Bedienungsanleitung ® Betriebsanleitung CPS-B TFT 902 000 – V4.0 _________________________________________________________________________________ Legende Schaltplan Pumpe 1 und 2 RZK* Kurzerklärung RZK* Kurzerklärung Separater Hochwasserschwimmer Relais 1 Schwimmerschalter 1 Relais 2 Schwimmerschalter 2 Relais 3 Schwimmerschalter 3 Notschwimmerschalter 230V Motor 1 Niveausonde 4…20mA... -
Seite 21: Notschwimmer 230V
Betriebsanleitung CPS-B TFT 902 000 – V4.0 _________________________________________________________________________________ Notschwimmer 230V Bei Ausfall der Elektronik kann hier ein Schwimmschalter angeschlossen werden, dessen Kontakt beim Aufschwimmen schließt und damit direkt das Schütz der Pumpe 1 (bei Einpumpen Version) bzw. das Schütz der Pumpe 2 (bei Zweipumpen Version) einschaltet. Die Thermokontaktauswertung bleibt bei dieser Funktion erhalten. - Seite 22 AQUATO P2-B Bedienungsanleitung ® Betriebsanleitung CPS-B TFT 902 000 – V4.0 _________________________________________________________________________________ Anzeige TFT-Display: Die Anzeigen erfolgen als Symbole und Klartext über das Farbdisplay in der jeweils ausgewählten Landessprache. Bedienung: Mittels Eingabestift oder Finger wird leichter Druck auf das Display, bzw. die Symbole, ausgeübt. So können die einzelnen Funktionen und Einstellungen ausgewählt werden.
- Seite 23 Betriebsanleitung CPS-B TFT 902 000 – V4.0 _________________________________________________________________________________ 6. Bedienaufkleber Displayerklärung: Klemmraumabdeckung Steuerung befindet sich die Erläuterung zu den wichtigsten Symbolen und deren Funktion. Seite 20...
-
Seite 24: Hauptanzeige - Symbole
AQUATO P2-B Bedienungsanleitung ® Betriebsanleitung CPS-B TFT 902 000 – V4.0 _________________________________________________________________________________ Hauptanzeige – Symbole Eine ausführliche Erklärung bzw. Einstellmöglichkeiten befinden sich im Kapitel 10. Die Hauptanzeige informiert den Bediener über den aktuellen Status der Pumpe(n), den Füllstand im Pumpenschacht, anliegende Störungen und weiterführende Funktionen. - Seite 25 Betriebsanleitung CPS-B TFT 902 000 – V4.0 _________________________________________________________________________________ Motorstromanzeige: In den Feldern über den Pumpen-Symbolen wird der vom Motor aufgenommene Strom angezeigt. Pumpen-Symbol(e): Betätigt man das Symbol der gewünschten Pumpe auf dem Display, gelangt man in das zugehörige Pumpenmenü. Hier ist unter anderem die Funktion Hand-0-Automatik Betrieb möglich.
-
Seite 26: Hauptmenü - Symbole
AQUATO P2-B Bedienungsanleitung ® Betriebsanleitung CPS-B TFT 902 000 – V4.0 _________________________________________________________________________________ Hauptmenü – Symbole Eine ausführliche Erklärung bzw. Einstellmöglichkeiten befinden sich im Kapitel 11. Setup: Im Setup-Menü werden bei der Erstinbetriebnahme alle die Einstellungen vorgenommen, welche selten geändert werden müssen. -
Seite 27: Display-Freigabe Und Passwort
Betriebsanleitung CPS-B TFT 902 000 – V4.0 _________________________________________________________________________________ Display-Freigabe und Passwort Netz-Verzögerung: Nach einem Neustart oder Netzausfall startet die Steuerung erst nach Ablauf der eingestellten Zeit. Der Countdown kann durch Antippen dieses Feldes Netz Verzögerung 9 sek. abgebrochen werden. `Tippen´ zum Abbrechen Extern deaktiviert: Die Steuerung ist durch einen externen potentialfreien Kontakt am SW1 Eingang deaktiviert worden. -
Seite 28: Auswahl- Und Funktionstasten
AQUATO P2-B Bedienungsanleitung ® Betriebsanleitung CPS-B TFT 902 000 – V4.0 _________________________________________________________________________________ Eingabefeld „Passwort“: Wird das nebenstehende Eingabefeld „Passwort“ angezeigt, kann hier der vierstellige Code zum Entsperren der Bedienoberfläche eingegeben und mit OK bestätigt werden. Passwort korrekt! Passwort korrekt: Wurde das richtige Passwort eingegeben erscheint diese Meldung und die Bedienung der Steuerung wird freigegeben. -
Seite 29: Pumpensymbole Und Ihre Bedeutung
Betriebsanleitung CPS-B TFT 902 000 – V4.0 _________________________________________________________________________________ Pumpensymbole und ihre Bedeutung Pumpensymbol: Je nach Betriebsart ändert das Pumpensymbol die Farbe und zeigt so den aktuellen Status an. Durch Betätigen des Symbols gelangt man in das Pumpenmenü der gewählten Pumpe. Farbe Betriebsart Erklärung... -
Seite 30: Betriebsart Der Pumpen
AQUATO P2-B Bedienungsanleitung ® Betriebsanleitung CPS-B TFT 902 000 – V4.0 _________________________________________________________________________________ Betriebsart der Pumpen Die Betriebsart kann für jede Pumpe zwischen den Betriebsarten Manuell AUS Manuell EIN Automatikbetrieb mit der entsprechenden Symboltaste, umgeschaltet werden. Ist(sind) die Pumpe(n) auf Automatikbetrieb geschaltet, so ist (sind) -
Seite 31: Verwendung Einer 2-Pumpen Steuerung Als 1-Pumpen Steuerung
Betriebsanleitung CPS-B TFT 902 000 – V4.0 _________________________________________________________________________________ Pumpe P1 (P2) Wird in der Hauptanzeige das Symbol der gewünschten Pumpe betätigt, gelangt man in das nebenstehende Untermenü. Hier kann nun die Betriebsart der Pumpe geändert werden. Nach Betätigen und bei Fehlern an der Pumpe ändern die Tastenfelder unter anderem die Farbe. -
Seite 32: Funktionsbeschreibung
AQUATO P2-B Bedienungsanleitung ® Betriebsanleitung CPS-B TFT 902 000 – V4.0 _________________________________________________________________________________ Funktionsbeschreibung Verfahren zur Niveaumessung Die Steuerung kann mit unterschiedlichen Niveaumessverfahren betrieben werden: 1. Externe Niveausonde • Messbereich von 0 ... 1m WS bis 0 ... 60mWS (einstellbar); •... - Seite 33 Betriebsanleitung CPS-B TFT 902 000 – V4.0 _________________________________________________________________________________ 3. Schwimmschalter Je nach Wasserstand und Betätigung der Schwimmschalter wird(werden) die Pumpe(n) ein- bzw. ausgeschaltet. Erhöhung Sicherheit sollte zusätzlich immer Hochwasserschwimmer eingesetzt werden, der die Pumpe(n), unabhängig von der Schaltstellung der allgemeinen Schwimmschalter, bei Erreichen einschaltet. Aufgrund Verwendung Kleinspannung...
-
Seite 34: Pumpensteuerung
AQUATO P2-B Bedienungsanleitung ® Betriebsanleitung CPS-B TFT 902 000 – V4.0 _________________________________________________________________________________ Pumpensteuerung Pumpensteuerung Normalbetrieb Die Steuerung kann wahlweise mit einer oder zwei Pumpen arbeiten. Allgemein gilt folgende Arbeitsweise: Übersteigt das Niveau einen (einstellbaren) Pegel, so wird die Pumpe eingeschaltet. Sinkt das Niveau unter einen (einstellbaren) Wert so wird die Pumpe abgeschaltet. -
Seite 35: Schaltverhalten Der Pumpen
Betriebsanleitung CPS-B TFT 902 000 – V4.0 _________________________________________________________________________________ Schaltverhalten der Pumpen Die Schaltniveaus bestimmen wann die Pumpe(n) ein bzw. ausgeschaltet wird (werden). Wird Steuerung einem kontinuierlichen Niveaumesssystem (Niveausonde oder Staudruckverfahren) betrieben, so werden die gemessenen Niveaus direkt verarbeitet und ausgewertet. Arbeitet Steuerung Schwimmerschalter... -
Seite 36: Niveaueinstellung „Behälter Befüllen
AQUATO P2-B Bedienungsanleitung ® Betriebsanleitung CPS-B TFT 902 000 – V4.0 _________________________________________________________________________________ Niveaueinstellung „Behälter befüllen“ Ein-Pumpensteuerung oder Betrieb max. 1 Pumpe erlaubt: Pos. Definition Hochwasserniveau Ausschaltpunkt Pumpe Einschaltpunkt Pumpe Trockenlauf Zwei-Pumpensteuerung (Grund- und Spitzenlast): Pos. Definition 1 Pos. Definition 2... -
Seite 37: Schaltverhalten Der Pumpen Bei Niveauänderung „Behälter Leeren
Betriebsanleitung CPS-B TFT 902 000 – V4.0 _________________________________________________________________________________ Schaltverhalten der Pumpen bei Niveauänderung „Behälter leeren“. 1.1.1 Steigendes Niveau bei Ein-Pumpenbetrieb (Behälter leeren): Zustand Pos. Beschreibung Pumpe Niveau unterhalb dem Ausschaltpunkt Pumpe Niveau überschreitet den Ausschaltpunkt Pumpe Niveau überschreitet den Einschaltpunkt Pumpe 1.1.2 Fallendes Niveau bei Ein-Pumpenbetrieb (Behälter leeren): Zustand Pos. - Seite 38 AQUATO P2-B Bedienungsanleitung ® Betriebsanleitung CPS-B TFT 902 000 – V4.0 _________________________________________________________________________________ 1.2.2 Fallendes Niveau bei Zwei-Pumpenbetrieb (Behälter leeren):: Zustand Zustand Pos. Beschreibung 1. Pumpe 2. Pumpe Niveau oberhalb dem Einschaltpunkt 2.Pumpe Niveau unterschreitet den Einschaltpunkt 2.Pumpe ...
- Seite 39 Betriebsanleitung CPS-B TFT 902 000 – V4.0 _________________________________________________________________________________ 1.4.1 Steigendes / fallendes Niveau über eingestelltes Hochwasserniveau (Behälter leeren): Zustand Zustand Pos. Beschreibung Betriebsart 1. Pumpe 2. Pumpe Niveau oberhalb dem Hochwasser-Einschaltpunkt Ein-Pumpenbetrieb Niveau unterschreitet den Hochwasser-Einschaltpunkt Ein-Pumpenbetrieb Aus* ...
- Seite 40 AQUATO P2-B Bedienungsanleitung ® Betriebsanleitung CPS-B TFT 902 000 – V4.0 _________________________________________________________________________________ 2. Schaltverhalten Schwimmerschalter: 2.1.1 Steigendes Niveau bei Ein-Pumpenbetrieb mit einem Schwimmerschalter (Behälter leeren): Zustand Pos. Schwimmschalter Pumpe nicht geschaltet geschaltet 2.1.2 Fallendes Niveau bei Ein-Pumpenbetrieb mit einem Schwimmerschalter (Behälter leeren):...
- Seite 41 Betriebsanleitung CPS-B TFT 902 000 – V4.0 _________________________________________________________________________________ 2.3.1 Steigendes Niveau bei Zwei-Pumpenbetrieb mit zwei Schwimmerschaltern (Behälter leeren): Zustand Zustand Pos. Schwimmschalter Schwimmschalter 1. Pumpe 2. Pumpe nicht geschaltet nicht geschaltet geschaltet nicht geschaltet geschaltet geschaltet 2.3.2 Fallendes Niveau bei Zwei-Pumpenbetrieb mit zwei Schwimmerschaltern (Behälter leeren): Zustand Zustand...
- Seite 42 AQUATO P2-B Bedienungsanleitung ® Betriebsanleitung CPS-B TFT 902 000 – V4.0 _________________________________________________________________________________ 2.4.2 Fallendes Niveau bei Zwei-Pumpenbetrieb mit drei Schwimmerschaltern (Behälter leeren): Zustand Zustand Pos. Schwimmschalter Schwimmschalter Schwimmschalter 1. Pumpe 2. Pumpe geschaltet geschaltet geschaltet geschaltet geschaltet nicht geschaltet ...
- Seite 43 Betriebsanleitung CPS-B TFT 902 000 – V4.0 _________________________________________________________________________________ 2.6.1 Steigendes Niveau bei max. 1 Pumpe erlaubt mit zwei Schwimmerschaltern (Behälter leeren): Zustand Zustand Pos. Schwimmschalter Schwimmschalter 1. Pumpe 2. Pumpe nicht geschaltet nicht geschaltet geschaltet nicht geschaltet geschaltet geschaltet oder...
-
Seite 44: Schaltverhalten Der Pumpen Bei Niveauänderung „Behälter Befüllen
AQUATO P2-B Bedienungsanleitung ® Betriebsanleitung CPS-B TFT 902 000 – V4.0 _________________________________________________________________________________ Schaltverhalten der Pumpen bei Niveauänderung „Behälter befüllen“. 1.1.1 Steigendes Niveau bei Ein-Pumpenbetrieb (Behälter befüllen): Zustand Pos. Beschreibung Pumpe Niveau überschreitet den Ausschaltpunkt Pumpe Niveau überschreitet den Einschaltpunkt Pumpe ... - Seite 45 Betriebsanleitung CPS-B TFT 902 000 – V4.0 _________________________________________________________________________________ 1.2.2 Fallendes Niveau bei Zwei-Pumpenbetrieb (Behälter befüllen): Zustand Zustand Pos. Beschreibung 1. Pumpe 2. Pumpe Niveau unterschreitet den Ausschaltpunkt 1.Pumpe Niveau unterschreitet den Ausschaltpunkt 1.Pumpe Niveau unterschreitet den Ausschaltpunkt 2.Pumpe ...
- Seite 46 AQUATO P2-B Bedienungsanleitung ® Betriebsanleitung CPS-B TFT 902 000 – V4.0 _________________________________________________________________________________ 1.4.1 Steigendes fallendes Niveau über eingestelltes Hochwasserniveau (Behälter befüllen): Zustand Zustand Pos. Beschreibung Betriebsart 1. Pumpe 2. Pumpe Niveau oberhalb dem Hochwasser-Schaltpunkt Ein-Pumpenbetrieb Niveau unterschreitet den Hochwasser-Schaltpunkt...
- Seite 47 Betriebsanleitung CPS-B TFT 902 000 – V4.0 _________________________________________________________________________________ 2. Schaltverhalten Schwimmerschalter: 2.1.1 Steigendes Niveau bei Ein-Pumpenbetrieb mit einem Schwimmerschalter (Behälter befüllen): Zustand Pos. Schwimmschalter Pumpe nicht geschaltet geschaltet 2.1.2 Fallendes Niveau bei Ein-Pumpenbetrieb mit einem Schwimmerschalter (Behälter befüllen): Zustand Pos.
- Seite 48 AQUATO P2-B Bedienungsanleitung ® Betriebsanleitung CPS-B TFT 902 000 – V4.0 _________________________________________________________________________________ 2.3.1 Steigendes Niveau bei Zwei-Pumpenbetrieb mit zwei Schwimmerschaltern (Behälter befüllen): Zustand Zustand Pos. Schwimmschalter Schwimmschalter 1. Pumpe 2. Pumpe nicht geschaltet nicht geschaltet geschaltet nicht geschaltet ...
- Seite 49 Betriebsanleitung CPS-B TFT 902 000 – V4.0 _________________________________________________________________________________ 2.4.2 Fallendes Niveau bei Zwei-Pumpenbetrieb mit drei Schwimmerschaltern (Behälter befüllen): Zustand Zustand Pos. Schwimmschalter Schwimmschalter Schwimmschalter 1. Pumpe 2. Pumpe geschaltet geschaltet geschaltet geschaltet geschaltet nicht geschaltet geschaltet nicht geschaltet nicht geschaltet ...
- Seite 50 AQUATO P2-B Bedienungsanleitung ® Betriebsanleitung CPS-B TFT 902 000 – V4.0 _________________________________________________________________________________ 2.6.1 Steigendes Niveau bei max. 1 Pumpe erlaubt mit zwei Schwimmerschaltern (Behälter befüllen): Zustand Zustand Pos. Schwimmschalter Schwimmschalter 1. Pumpe 2. Pumpe geschaltet geschaltet geschaltet nicht geschaltet oder ...
-
Seite 51: Bauseitige Absicherung
Betriebsanleitung CPS-B TFT 902 000 – V4.0 _________________________________________________________________________________ Bauseitige Absicherung Die Stromversorgung der Steuerung muss bauseitig durch eine geeignete und den Stromwerten der Steuerung entsprechende Vorsicherung allpolig abgesichert werden. Die max. zulässigen Werte können Typenschild entnommen werden. Auslösecharakteristik ist den Gegebenheiten anzupassen. Lasttrennschalter (Not-Ausschalter) Die Steuerung ist mit einem Lasttrennschalter ausgestattet. -
Seite 52: Eigensichere Stromkreise
AQUATO P2-B Bedienungsanleitung ® Betriebsanleitung CPS-B TFT 902 000 – V4.0 _________________________________________________________________________________ Eigensichere Stromkreise Eigensichere Stromkreise sind notwendig, um die Explosionsschutzanforderungen hinsichtlich der Trennung von Stromkreisen zu erfüllen. Diese Trennung soll das Eindringen zündfähiger Energie, Spannung oder Strom in eine explosionsfähige Atmosphäre verhindern. -
Seite 53: Kompressor Oder Rührwerk
Betriebsanleitung CPS-B TFT 902 000 – V4.0 _________________________________________________________________________________ Kompressor oder Rührwerk Je nach Menüeinstellung besteht die Möglichkeit, zusätzlich einen Kompressor oder ein Rührwerk über die Steuerung anzusteuern. Das erste Alarmrelais ist dann nicht mehr verfügbar. Der Kompressor oder das Rührwerk kann wahlweise vor/nach den Pumpen oder parallel zu den Pumpen laufen. -
Seite 54: Hauptanzeige
AQUATO P2-B Bedienungsanleitung ® Betriebsanleitung CPS-B TFT 902 000 – V4.0 _________________________________________________________________________________ Hauptanzeige 10.1 Übersicht Hauptanzeige Hauptanzeige Pumpe 1 Pumpe 2 Pumpe: Pumpe: Fehler Motorstrom Motorstrom max. Laufzeit max. Laufzeit Thermo Atex Thermo Atex Niveau 1 2... - Seite 55 Betriebsanleitung CPS-B TFT 902 000 – V4.0 _________________________________________________________________________________ Übersicht Hauptanzeige: Behälter/ Pumpenschacht Störung / Fehler Kompressor / Rührwerk Niveauüberwachung Fehlermeldungen Kompressor / Rührwerk Hochwasser 1100mm Messwert Sensor Einschaltniveau 2 900mm P1 Thermo T1 Einschaltniveau 1 800mm P2 Motorschutz Ausschaltniveau 2 400mm Funktion...
- Seite 56 AQUATO P2-B Bedienungsanleitung ® Betriebsanleitung CPS-B TFT 902 000 – V4.0 _________________________________________________________________________________ Übersicht Hauptanzeige: GSM-Modem* Wartung GSM-Modem* Wartung Status: Service Tel.Nr. -> nicht aktiv 0123-1234567890 Termin 10.04.17 Signalstärke 000% Fehler 0x0000 Standby….. Kapitel 10.5 Intervalton Liste Testfunktion Einstellungen...
- Seite 57 Betriebsanleitung CPS-B TFT 902 000 – V4.0 _________________________________________________________________________________ Übersicht Hauptanzeige: Akku-Modul* Ethernet-Modul** Akku-Modul* Ethernet-Modul** Status: Status: -> nicht aktiv -> nicht aktiv Akku-Modul Setup-Menü Einstellungen Setup-Menü Ethernet-Menü** Niveau Einheit MAC. Adr. Messverfahren 4…20mA IP Adresse Gateway Messbereich 2000mm Hochwasserschwimmer Netzwerkmaske ...
-
Seite 58: Pumpenmenü
AQUATO P2-B Bedienungsanleitung ® Betriebsanleitung CPS-B TFT 902 000 – V4.0 _________________________________________________________________________________ 10.2 Pumpenmenü Symbol Bezeichnung Erklärung Hier werden alle Einstellungen der jeweiligen Pumpendaten Pumpe 1 (P1) Pumpe vorgenommen Pumpendaten Pumpe 2 (P2) Allgemeine Einstellungen In diesem Menüpunkt werden Funktionen Pumpe / Pumpen eingestellt, welche alle Pumpen gleich betreffen. -
Seite 59: Allgemeine Einstellungen Pumpe / Pumpen
Betriebsanleitung CPS-B TFT 902 000 – V4.0 _________________________________________________________________________________ Funktion Erklärung Mit dieser Funktion kann ein Überschreiten des Nennbetriebsstroms der Pumpe überwacht werden. Funktion abgeschaltet Überstromalarm Motornennstrom plus… Überschreitet der Strom den ausgewählten Nennwert wird ein Überstrom-Alarm ausgelöst. Die Pumpe wird gestoppt. Deaktiviert Es erfolgt keine Wartungsmeldung Nach Aktivierung können anschließend die... - Seite 60 AQUATO P2-B Bedienungsanleitung ® Betriebsanleitung CPS-B TFT 902 000 – V4.0 _________________________________________________________________________________ Funktion Erklärung 1 – 99 Sekunden 0 Sekunden > Funktion aus In diesem Menüpunkt wird die Verzögerungszeit der 2.Pumpe gegenüber Startverzögerung der 1.Pumpe in sek. eingestellt. Die Zeit sollte so gewählt werden, dass die 2.Pumpe erst nach dem Hochlaufen der 1.Pumpe einschaltet.
-
Seite 61: Einstellungen Pumpenwechsel
Betriebsanleitung CPS-B TFT 902 000 – V4.0 _________________________________________________________________________________ 10.2.3 Einstellungen Pumpenwechsel* Funktion Erklärung 1 (1/1 Betrieb) oder 2 Pumpen max. gleichzeitige Pumpen In diesem Menüpunkt kann festgelegt werden, wie viele Pumpen maximal gleichzeitig in Betrieb sein dürfen. In diesem Untermenü wird die Vertauschung der Pumpen nach jedem Pumpvorgang bzw. -
Seite 62: Niveauüberwachung - 4
AQUATO P2-B Bedienungsanleitung ® Betriebsanleitung CPS-B TFT 902 000 – V4.0 _________________________________________________________________________________ 10.3.1 Niveauüberwachung – 4…20mA, Staudruck Mittels graphisch dargestelltem Pumpenschacht in der Hauptanzeige wird der Bediener über den derzeitigen Füllstand und das gewählte Messsystem informiert. Zuvor ist das benötigte Messverfahren, der Messbereich, die Niveau-Einheit und bei Bedarf der Hochwasserschwimmerschalter im Setup-Menü... -
Seite 63: 10.3.2 Niveauüberwachung - Schwimmerschalter
Betriebsanleitung CPS-B TFT 902 000 – V4.0 _________________________________________________________________________________ 10.3.2 Niveauüberwachung - Schwimmerschalter In den folgenden Menüpunkten beschriebenen Funktionen können in der Hauptanzeige keine Änderungen vorgenommen werden. Änderungen zum Messsystem sind nur im Setup-Menü unter dem Punkt „Messverfahren“ möglich. Weitere Informationen zum Setup-Menü, Punkt „Messverfahren“ sind im Kapitel 11.2 beschrieben. Graphik Beschreibung Erklärung... -
Seite 64: Fehlermeldungen
AQUATO P2-B Bedienungsanleitung ® Betriebsanleitung CPS-B TFT 902 000 – V4.0 _________________________________________________________________________________ 10.4 Fehlermeldungen Wird während dem Betrieb, von der Steuerung ein Fehler erkannt, so wird der Zustand durch dieses Symbol in der Hauptanzeige angezeigt. Durch Betätigen des Symbols wird man in das Menü „Fehlermeldungen“ weitergeleitet. -
Seite 65: Wartung
Betriebsanleitung CPS-B TFT 902 000 – V4.0 _________________________________________________________________________________ 10.5 Wartung Die Steuerung verfügt über ein Wartungsmenü, in dem bei Bedarf ein Wartungsinterwall programmiert werden kann. Wird eine Bedingung nach Datum oder Betriebsstunden erreicht, wird folgendes Symbol in der Hauptanzeige angezeigt und ein akustischer Intervallton erfolgt. Durch Betätigen des Symbols gelangt man in die Statusanzeige in der sich weitere Informationen befinden. -
Seite 66: Kompressor / Rührwerk
AQUATO P2-B Bedienungsanleitung ® Betriebsanleitung CPS-B TFT 902 000 – V4.0 _________________________________________________________________________________ 10.6 Kompressor / Rührwerk Mit der Funktion Kompressor besteht die Möglichkeit einen Nachblaskompressor, welcher die Druckleitung im Abwassersystem spült, zu steuern. Als zweite Funktion kann ein Rührwerk gesteuert werden um Ablagerungen im Pumpensumpf zu vermeiden. - Seite 67 Betriebsanleitung CPS-B TFT 902 000 – V4.0 _________________________________________________________________________________ Funktion Erklärung Der Kompressor oder das Rührwerk ist deaktiviert und wird nie angesteuert. Die Steuerung verhält sich wie eine Standard-Steuerung. Deaktiviert Auch ein manuelles Einschalten ist nicht möglich. Das Alarmrelais 1 kann als Alarmrelais genutzt werden.
-
Seite 68: 11. Hauptmenü
AQUATO P2-B Bedienungsanleitung ® Betriebsanleitung CPS-B TFT 902 000 – V4.0 _________________________________________________________________________________ 11. Hauptmenü 11.1 Übersicht Hauptmenü Hauptmenü Standard Experte Setup (STD) (EXP) Zurück Wartung Pumpe 1 Pumpe 2 Störungsliste Einstellungen Hauptmenü Zurück Alarme Relais 1 Relais 2 Relais 3 Einstellungen Hauptmenü... -
Seite 69: Untermenü Setup
Betriebsanleitung CPS-B TFT 902 000 – V4.0 _________________________________________________________________________________ 11.2 Untermenü Setup Im Setup-Menü werden bei der Erstinbetriebnahme alle Grundeinstellungen der Steuerung vorgenommen. Änderungen sind später jederzeit möglich. Hinweis! Das Setup-Menü ist in die Menüeinstellung „Standard (STD)“ und in die Menüeinstellung „Experte (EXP)“... - Seite 70 AQUATO P2-B Bedienungsanleitung ® Betriebsanleitung CPS-B TFT 902 000 – V4.0 _________________________________________________________________________________ In diesem Menüpunkt wird festgelegt wie viele Pumpen an der Steuerung angeschlossen bzw. betrieben werden. Angeschlossene Pumpen Bitte auch die Informationen in Kapitel 7.8 beachten. min. 1 (Pumpe) max.
- Seite 71 Betriebsanleitung CPS-B TFT 902 000 – V4.0 _________________________________________________________________________________ Niveaumessung mit 1 Schwimmerschalter. 1x Schwimmer Für Ein-Pumpenbetrieb geeignet. Niveaumessung mit 2 Schwimmerschaltern. 2x Schwimmer Für Ein- und Zwei-Pumpenbetrieb geeignet. Niveaumessung mit 3 3x Schwimmer Schwimmerschaltern. Für Zwei-Pumpenbetrieb geeignet. Wurde als Messverfahren 4…20mA ausgewählt, so ist in diesem Menüpunkt der Messbereich der angeschlossenen Sonde einzugeben.
- Seite 72 AQUATO P2-B Bedienungsanleitung ® Betriebsanleitung CPS-B TFT 902 000 – V4.0 _________________________________________________________________________________ Um die Steuerung auch zum Befüllen eines Behälters nutzen zu können, kann diese Funktion hier freigeschaltet werden. Nach der Aktivierung wird das Messsystem umgekehrt! Behälter füllen Hierzu die Beschreibung der Sonderfunktion im Kapitel 8.8 beachten! ...
-
Seite 73: Untermenü Wartung
Betriebsanleitung CPS-B TFT 902 000 – V4.0 _________________________________________________________________________________ 11.3 Untermenü Wartung Im Wartungs-Menü sind alle Einstellungen für den Service vorzunehmen. Hier können zudem die Pumpendaten und Störungen abgefragt werden. Weitere Funktionshinweise sind im Kapitel 10.5 beschrieben. Symbol Erklärung / Einstellmöglichkeit In diesem Untermenüpunkt sind die Daten der Pumpe 1 ablesbar und bei Bedarf auch änderbar. -
Seite 74: Untermenü Alarme
AQUATO P2-B Bedienungsanleitung ® Betriebsanleitung CPS-B TFT 902 000 – V4.0 _________________________________________________________________________________ 11.4 Untermenü Alarme Im Menü „Alarme“ erfolgt die Zuordnung der erkannten Fehler bzw. Störungen an die drei in der Steuerung zur Verfügung stehenden Alarmrelais. Relais 1 Relais 2... - Seite 75 Betriebsanleitung CPS-B TFT 902 000 – V4.0 _________________________________________________________________________________ Ist ein GSM-Modem oder ein Ethernet-Modul in der Steuerung aktiviert, kann für die entsprechenden Fehler auch die Freigabe für das Fernquittieren erfolgen. Weitere Informationen zum Fernquittieren sind der Bedienungsanleitungen zum GSM-Modem bzw. Ethernet-Modul zu entnehmen. Achtung! In einigen Fällen ist eine automatische- bzw.
-
Seite 76: Untermenü Kompressor / Rührwerk
AQUATO P2-B Bedienungsanleitung ® Betriebsanleitung CPS-B TFT 902 000 – V4.0 _________________________________________________________________________________ 11.5 Untermenü Kompressor / Rührwerk Mit der Funktion Kompressor besteht die Möglichkeit einen Nachblaskompressor, welcher die Druckleitung im Abwassersystem spült, zu steuern. Als zweite Funktion kann ein Rührwerk gesteuert werden um Ablagerungen im Pumpensumpf zu vermeiden. -
Seite 77: Untermenü Usb
Betriebsanleitung CPS-B TFT 902 000 – V4.0 _________________________________________________________________________________ 11.6 Untermenü USB Das Steuergerät ist mit einem USB-Host Anschluss ausgerüstet. Dieser befindet sich links unterhalb der Bedienplatine. Dieser wird zugänglich gemacht, in dem die Klemmraum-Abdeckung entfernt wird. Um diesen USB-Anschluss nutzen zu können, muss die Steuerung in Betrieb sein. Da durch das Entfernen der Klemmraumabdeckung das Gerät geöffnet wird ist zu gewährleisten, dass eine Gefährdung durch elektrische Energie auszuschließen ist. -
Seite 78: 12. Inbetriebnahme / Wiederinbetriebnahme
AQUATO P2-B Bedienungsanleitung ® Betriebsanleitung CPS-B TFT 902 000 – V4.0 _________________________________________________________________________________ 12. Inbetriebnahme / Wiederinbetriebnahme Bitte beachten Sie hier auch generell die Betriebsanleitung der Pumpe. • Die Steuerung ist in einem trockenen, frostsicheren und überflutungssicheren Bereich installiert. • Die Anschlüsse sind gemäß dem jeweiligen zugehörigen Schaltplan durchgeführt. -
Seite 79: Wartung
Betriebsanleitung CPS-B TFT 902 000 – V4.0 _________________________________________________________________________________ Wartung Wir empfehlen die Steuerung und alle Zubehörteile (oder auch die kpl. Anlage) in regelmäßigen Abständen je nach Einsatzgebiet und Umwelteinflüsse zu überprüfen. • Sichtkontrolle der Anlage und diese von Ablagerungen reinigen. •... -
Seite 80: Störungsliste Und Erklärung
AQUATO P2-B Bedienungsanleitung ® Betriebsanleitung CPS-B TFT 902 000 – V4.0 _________________________________________________________________________________ Störungsliste und Erklärung Fehler Fehlerbeschreibung Liegt das gemessene Niveau oberhalb des eingestellten Hochwasserniveaus oder schaltet der separate Hochwasser-Schwimmerschalter wird dieser Fehler gemeldet. Die Hochwasser Pumpe(n) werden mit Eintritt des Hochwassers sofort eingeschaltet, wenn keine Störung an der / den Pumpen vorliegt. - Seite 81 Betriebsanleitung CPS-B TFT 902 000 – V4.0 _________________________________________________________________________________ Fehler Fehlerbeschreibung Der Thermokontakt T1 der Pumpe 1 hat ausgelöst. Die Pumpe wird ausgeschaltet. Je nach gewählter Voreinstellung geht die Steuerung nach P1 Thermo T1 Abkühlen des Motors wieder in Betrieb. Weitere Informationen im Kapitel 9.4 und 11.2. Der Thermokontakt T1 der Pumpe 1 hat mehrmals ausgelöst.
- Seite 82 AQUATO P2-B Bedienungsanleitung ® Betriebsanleitung CPS-B TFT 902 000 – V4.0 _________________________________________________________________________________ Fehler Fehlerbeschreibung Der Thermokontakt T1 der Pumpe 2 hat ausgelöst. Die Pumpe wird ausgeschaltet. Je nach gewählter Voreinstellung geht die Steuerung nach P2 Thermo T1 Abkühlen des Motors wieder in Betrieb.
-
Seite 83: Optional Erhältliches Zubehör
Betriebsanleitung CPS-B TFT 902 000 – V4.0 _________________________________________________________________________________ Optional erhältliches Zubehör Artikel Beschreibung Akku-Modul inkl. 2 Lithium Akkus. Bei Netzausfall bleibt die Steuerung in Betrieb und evtl. angeschlossene 24V Akku-Modul Alarmierungen oder GSM-Modems werden weiterhin mit Spannung versorgt. Pumpen werden aber nicht angesteuert. Soll die Steuerung über das Staudruckmessverfahren Staudruck-Messmodul betrieben werden, so ist dieses Modul nachrüstbar. -
Seite 84: Konformitätserklärung
AQUATO P2-B Bedienungsanleitung ® Betriebsanleitung CPS-B TFT 902 000 – V4.0 _________________________________________________________________________________ Konformitätserklärung Seite 81... -
Seite 85: Notizen
Betriebsanleitung CPS-B TFT 902 000 – V4.0 _________________________________________________________________________________ Notizen Seite 82... -
Seite 86: Ihre Einbaufirma
Die Gewährleistung erlischt, wenn Betrieb und Wartung der Kleinkläranlage nicht nach den Hinweisen und Vorgaben der Betriebsanleitung durchgeführt werden. STAND 12.2020 Ihre Einbaufirma: AQUATO Umwelttechnologien GmbH ® Ernstmeierstr. 24 fon +49 5221 10219-0 www.aquato.de 32052 Herford fax +49 5221 10219-20...
