52
4.3

Meldelinien

Die Meldelinie ist ein abgesonderter Teil des überwachten Bereichs, die von einem oder
mehreren Meldern überwacht werden kann. Eine Meldelinie kann nur einem Bereich
zugewiesen werden.
Das System bedient folgende Typen der Meldelinien:
• Verdrahtete Linien – auf der Elektronikplatine der Zentrale, in Bedienteilen und
Erweiterungsmodulen. Die Zentrale bestimmt die Anzahl der verfügbaren verdrahteten
Meldelinien während der Identifizierung.
• Drahtlose Linien – in der Zentrale INTEGRA 128-WRL oder nach dem Anschluss
des ABAX 2 / ABAX Funkbasismoduls. Die Anzahl verfügbarer Funk-Meldelinien hängt
von der Anzahl der im System registrierten Funkkomponenten und wird bei ihrer
Hinzufügung definiert.
• Virtuelle Linien – sind physisch nicht vorhanden, aber wurden als N
programmiert oder werden anhand des Handsenders gesteuert.
4.3.1

Zuweisung der Meldelinien dem Bereich

Die Meldelinien können einem Bereich wie folgt zugewiesen werden:
• im Servicemodus im Bedienteil mit Hilfe der Funktion L
B E
EREICHE INSTELLUNGEN
der Mehrfachwahl" S. 26;
• im Programm DLOADX:
1. im Fenster
den Bereichsnamen, und danach auf die Taste „Linien" – es wird die Liste mit den
Meldelinien angezeigt, die dem gewünschten Bereich zugewiesen werden können.
Klicken Sie auf die Linie, die Sie dem Bereich zuweisen wollen.
2. im Fenster „Linien", in der Registerkarte „Linien" – in der Spalte „Ber." Geben Sie den
Namen des Bereichs ein, dem die bestimmte Linie zugewiesen werden soll.
4.3.2

Programmieren der Abschlusswiderstandswerte

Bei den Meldelinien auf der Hauptplatine der Zentrale INTEGRA 128-WRL, einigen
Bedienteilen und Erweiterungsmodulen, ist der Wert der Abschlusswiderstände im Bereich
von 500 Ω bis 15 kΩ einzustellen (die Gesamtsumme eingestellter Werte darf nicht 15 kΩ
überschreiten).

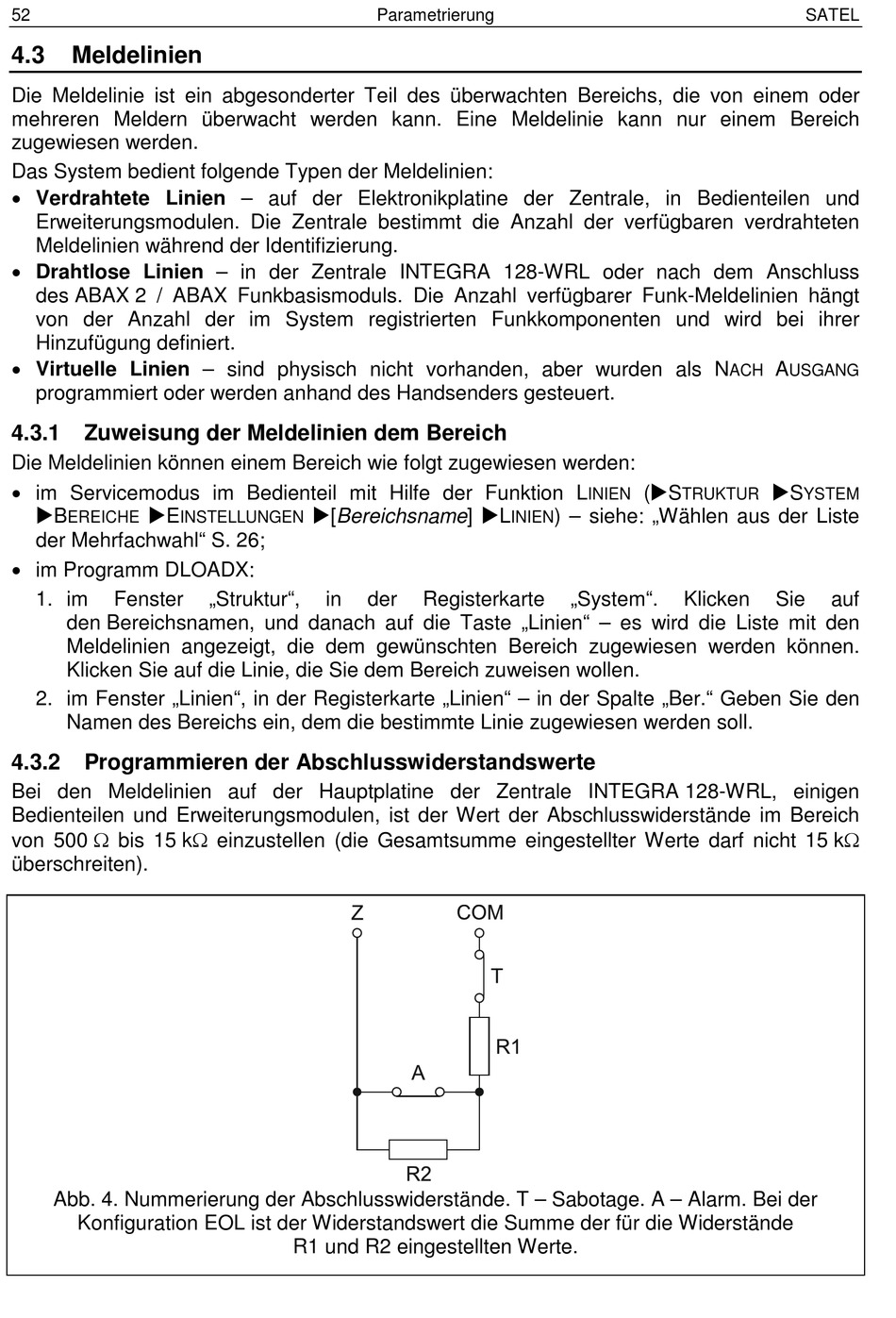

Abb. 4. Nummerierung der Abschlusswiderstände. T – Sabotage. A – Alarm. Bei der
Konfiguration EOL ist der Widerstandswert die Summe der für die Widerstände
Parametrierung
[Bereichsname] L
„Struktur", in der
R1 und R2 eingestellten Werte.
INIEN
) – siehe: „Wählen aus der Liste
INIEN
Registerkarte „System".
SATEL
A
ACH USGANG
S
(S
TRUKTUR YSTEM
Klicken Sie auf
