26

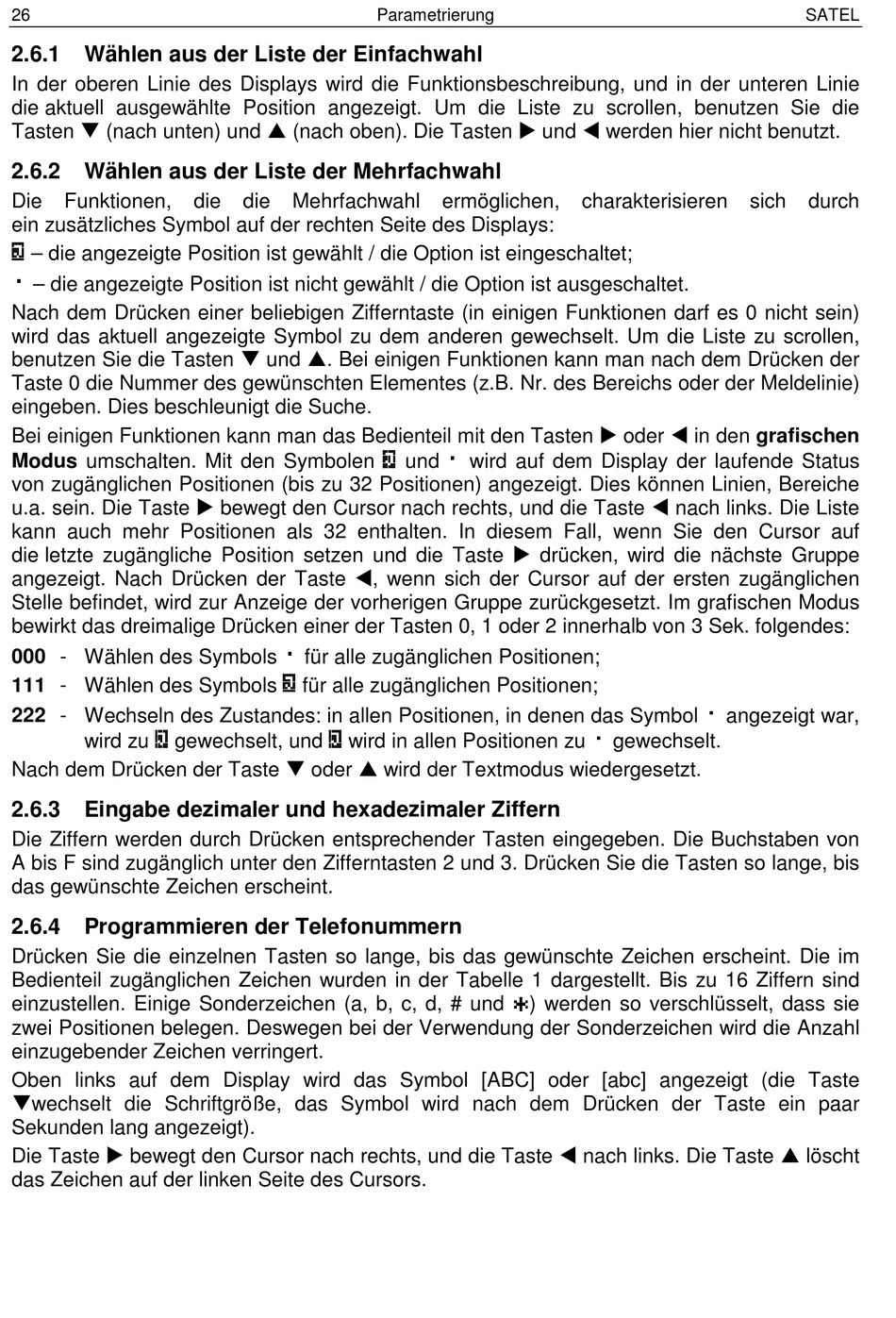

2.6.1 Wählen aus der Liste der Einfachwahl
In der oberen Linie des Displays wird die Funktionsbeschreibung, und in der unteren Linie
die aktuell ausgewählte Position angezeigt. Um die Liste zu scrollen, benutzen Sie die
Tasten  (nach unten) und  (nach oben). Die Tasten  und  werden hier nicht benutzt.
2.6.2 Wählen aus der Liste der Mehrfachwahl
Die Funktionen,
ein zusätzliches Symbol auf der rechten Seite des Displays:
– die angezeigte Position ist gewählt / die Option ist eingeschaltet;
– die angezeigte Position ist nicht gewählt / die Option ist ausgeschaltet.
Nach dem Drücken einer beliebigen Zifferntaste (in einigen Funktionen darf es 0 nicht sein)
wird das aktuell angezeigte Symbol zu dem anderen gewechselt. Um die Liste zu scrollen,
benutzen Sie die Tasten  und . Bei einigen Funktionen kann man nach dem Drücken der
Taste 0 die Nummer des gewünschten Elementes (z.B. Nr. des Bereichs oder der Meldelinie)
eingeben. Dies beschleunigt die Suche.
Bei einigen Funktionen kann man das Bedienteil mit den Tasten  oder  in den grafischen
Modus umschalten. Mit den Symbolen
von zugänglichen Positionen (bis zu 32 Positionen) angezeigt. Dies können Linien, Bereiche
u.a. sein. Die Taste  bewegt den Cursor nach rechts, und die Taste  nach links. Die Liste
kann auch mehr Positionen als 32 enthalten. In diesem Fall, wenn Sie den Cursor auf
die letzte zugängliche Position setzen und die Taste  drücken, wird die nächste Gruppe
angezeigt. Nach Drücken der Taste , wenn sich der Cursor auf der ersten zugänglichen
Stelle befindet, wird zur Anzeige der vorherigen Gruppe zurückgesetzt. Im grafischen Modus
bewirkt das dreimalige Drücken einer der Tasten 0, 1 oder 2 innerhalb von 3 Sek. folgendes:
000 - Wählen des Symbols
111 - Wählen des Symbols
222 - Wechseln des Zustandes: in allen Positionen, in denen das Symbol
wird zu gewechselt, und
Nach dem Drücken der Taste  oder  wird der Textmodus wiedergesetzt.
2.6.3

Eingabe dezimaler und hexadezimaler Ziffern

Die Ziffern werden durch Drücken entsprechender Tasten eingegeben. Die Buchstaben von
A bis F sind zugänglich unter den Zifferntasten 2 und 3. Drücken Sie die Tasten so lange, bis
das gewünschte Zeichen erscheint.
2.6.4

Programmieren der Telefonummern

Drücken Sie die einzelnen Tasten so lange, bis das gewünschte Zeichen erscheint. Die im
Bedienteil zugänglichen Zeichen wurden in der Tabelle 1 dargestellt. Bis zu 16 Ziffern sind
einzustellen. Einige Sonderzeichen (a, b, c, d, # und
zwei Positionen belegen. Deswegen bei der Verwendung der Sonderzeichen wird die Anzahl
einzugebender Zeichen verringert.
Oben links auf dem Display wird das Symbol [ABC] oder [abc] angezeigt (die Taste
wechselt die Schriftgröße, das Symbol wird nach dem Drücken der Taste ein paar
Sekunden lang angezeigt).
Die Taste  bewegt den Cursor nach rechts, und die Taste  nach links. Die Taste  löscht
das Zeichen auf der linken Seite des Cursors.
die die Mehrfachwahl
für alle zugänglichen Positionen;
für alle zugänglichen Positionen;
wird in allen Positionen zu
Parametrierung
ermöglichen,
und wird auf dem Display der laufende Status
) werden so verschlüsselt, dass sie
charakterisieren sich
angezeigt war,
gewechselt.
