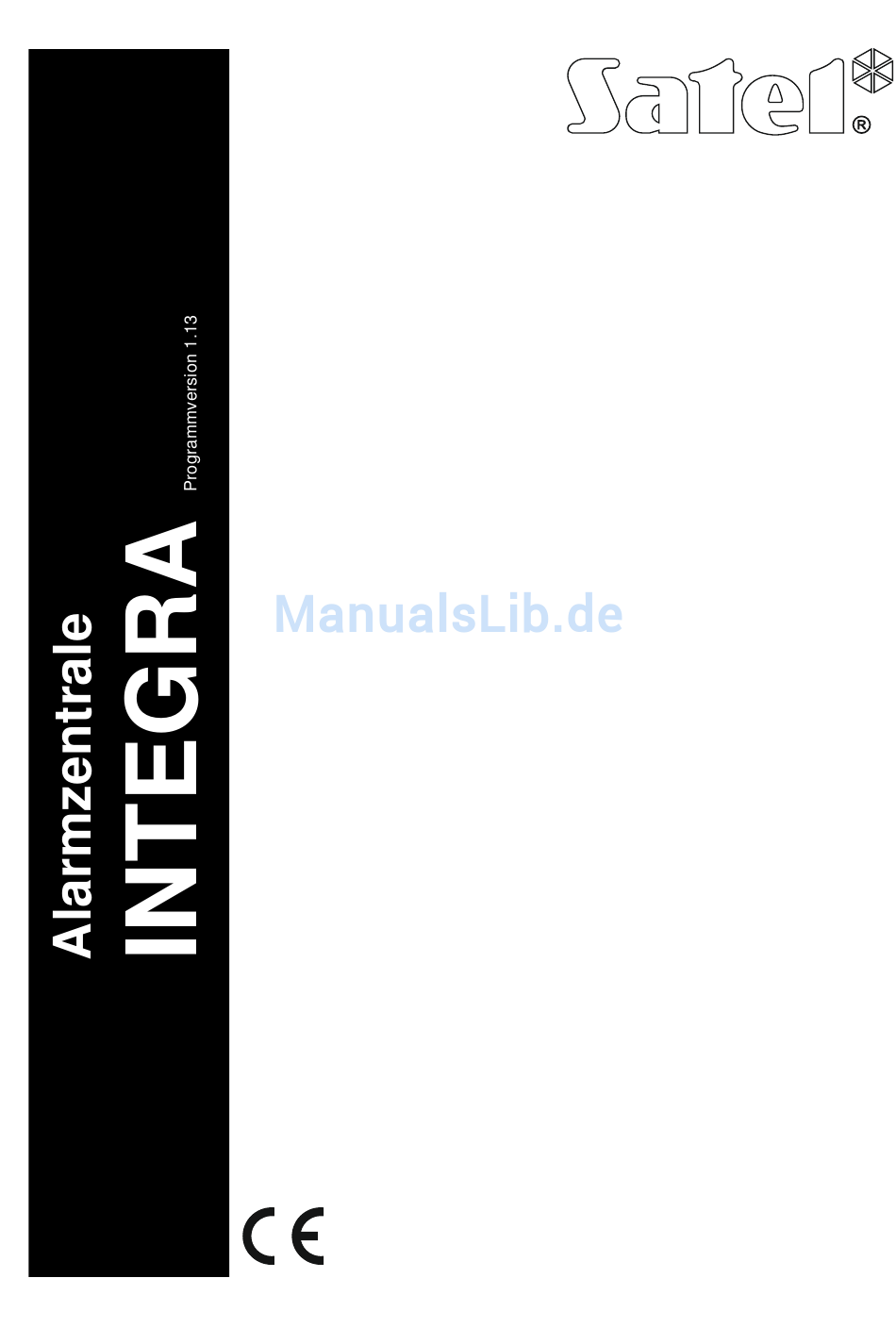

BEDIENUNGS-
ANLEITUNG
SATEL sp. z o.o.
ul. Budowlanych 66
80-298 Gdańsk
POLEN
Fon: + 48 58 320 94 00
info@satel.pl
www.satel.eu
integra_u_de 10/14

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Satel INTEGRA

Inhaltszusammenfassung für Satel INTEGRA

  • Seite 1 BEDIENUNGS- ANLEITUNG SATEL sp. z o.o. ul. Budowlanych 66 80-298 Gdańsk POLEN Fon: + 48 58 320 94 00 info@satel.pl www.satel.eu integra_u_de 10/14...
  • Seite 2 Situationen sind dem Errichter der Alarmanlage unverzüglich zu melden. Nur ein leistungsfähiger Alarmsystem gewährleistet einen zuverlässigen Schutz, deswegen die Firma SATEL empfehlt sein reguläres Testen. Die Zentrale wurde mit einer Reihe von Funktionen der Autodiagnose ausgestattet. Bei einer entsprechenden Konfiguration vom Errichter ermöglichen die Funktionen die Kontrolle des Systembetriebs.
  • Seite 3 Änderungen in der Firmwareversion 1.13 Benutzermenü Der Errichter kann die Unterstützung von Tastenkürzel im Benutzermenü ausschalten. Bei einigen Funktionen, in welchen die Parameter aus der Liste gewählt werden (z.B. Meldelinien, Bereiche) können Sie im Textmodus die Taste 0 drücken und die Nummer des gewünschten Elementes eingeben.

  • Seite 4: Inhaltsverzeichnis

    Bedienungsanleitung SATEL INHALTSVERZEICHNIS Einleitung .......................... 4 Zuverlässigkeit des Alarmsystems ..................4 Betriebskosten des Alarmsystems ..................4 Autorisierung der Benutzer ....................5 Autorisierung mit zwei Identnummern ................ 5 Werkseinstellungen ....................5 Handeln unter Zwang ....................6 Bedienung des Alarmsystems anhand des Bedienteils ............ 6 Beschreibung der Bedienteile ..................
  • Seite 5 Telefonsteuerung ..................... 46 10.3 Akustische Alarmverifikation ..................47 11. SMS-Steuerung nur INTEGRA 128-WRL ............... 47 12. Bedienung des Alarmsystems über den Handsender ............. 48 13. Geschichte der Änderungen in der Anleitung ..............49 14. Kurze Beschreibung der Systembedienung über Bedienteil ........... 50...

  • Seite 6: Einleitung

    Ihnen viel Zufriedenheit mit Ihrer Wahl und versichern Ihnen, dass wir stets bereit sind, mit fachlicher Hilfe und Information über unsere Erzeugnisse aufzuwarten. Wir möchten Sie darüber informieren, dass die Firma SATEL außer Alarmzentralen viele andere Komponenten von Alarmanlagen herstellt. Detaillierte Informationen über unsere Angebote können Sie bei den Fachhändlern, die unsere Produkte anbieten oder auf unserer...

  • Seite 7: Autorisierung Der Benutzer

    SATEL INTEGRA 4. Autorisierung der Benutzer Die Bedienung des Alarmsystems ist erst nach der Autorisierung des Benutzers möglich. Auf diese Weise kann man verifizieren, ob der Benutzer zur Ausführung einer bestimmten Operation berechtigt ist oder nicht. Die Autorisierung kann wie folgt erfolgen: •...

  • Seite 8: Handeln Unter Zwang

    (siehe: Kapitel B S. 28). WANG ENUTZERTYPEN 5. Bedienung des Alarmsystems anhand des Bedienteils Die Firma SATEL bietet folgende Bedienteile für die Alarmzentralen INTEGRA: INT-TSG – Touchscreen-Bedienteil; INT-TSI – Touchscreen-Bedienteil; INT-KSG – LCD-Bedienteil mit einer Touch-Tastatur; INT-KLCD – LCD-Bedienteil mit mechanischer Tastatur;...

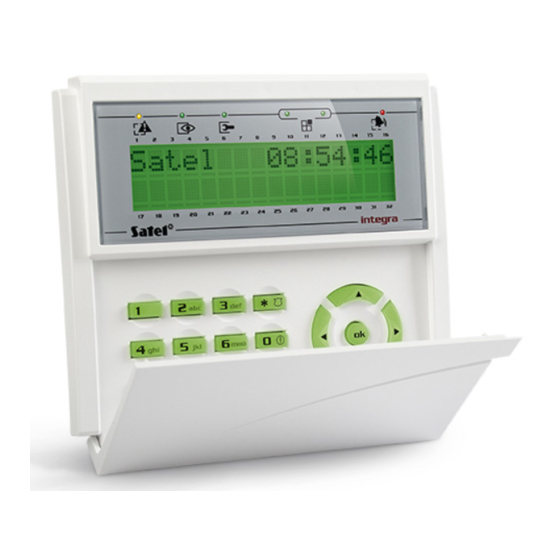

  • Seite 9 SATEL INTEGRA – unten den Namen des Bedienteils oder den Zustand gewählter Bereiche (dies definiert der Errichter). INT-KLCD / INT-KLCDR INT-KLCDK INT-KLFR Abb. 1. Bedienteile mit Klappen.

  • Seite 10: Leuchtdioden

    Bedienungsanleitung SATEL INT-KLCDS INT-KLCDL Abb. 2. Bedienteile ohne Klappen. Der Errichter kann das Bedienteil so konfigurieren, dass nach dem Drücken der Taste 9 ca. 3 Sekunden lang das Display in den Modus der Zustandsanzeige umgeschaltet wird. Mit den Symbolen wird der Zustand der vom Bedienteil unterstützten Bereiche angezeigt (dazu gehören auch Bereiche, von denen das Bedienteil Alarme signalisiert).

  • Seite 11: Tastatur

    SATEL INTEGRA Diode Datentyp Information links / oben rechts / unten erloschen erloschen Nummern 1-32 erloschen leuchtet Nummern 33-64 Meldelinien / leuchtet Ausgänge erloschen Nummern 65-96 leuchtet leuchtet Nummern 97-128 erloschen erloschen Adressen im System 0-31 (00-1F HEX) Erweiterungs module...

  • Seite 12: Integrierter Zutrittskartenleser

    Bedienungsanleitung SATEL 5.1.4 Integrierter Zutrittskartenleser Die Bedienteile INT-KLCDR und INT-KLFR können mit Zutrittskarten (Transponderanhänger oder andere passive Transponder 125 kHz) bedient werden. Der Errichter definiert, welche Funktionen nach kurzem und welche nach langem Halten realisiert werden. 5.1.5 Akustische Signalisierung Töne erzeugt bei der Bedienung Der Errichter kann die akustische Signalisierung ausschalten.

  • Seite 13: [Kennwort] - Menü Der Scharf- Und Unscharfschaltung

    SATEL INTEGRA 2 kurze Töne alle 3 Sek. – Signalisierung einer neuen Störung. Ununterbrochener Ton – Alarm. Langer Ton je Sek. – Brandalarm. [Kennwort] – Menü der Scharf- und Unscharfschaltung Die in dem Kapitel angegebenen Informationen beziehen sich nicht auf den Benutzer mit der Berechtigung E (siehe: S.

  • Seite 14: Liste Der Funktionen

    Bedienungsanleitung SATEL Nach der Kennworteingabe und der Betätigung der Taste wird auf dem Display die Meldung angezeigt, dass das Kennwort geändert werden soll oder eine Servicenotiz. 5.3.1 Liste der Funktionen Funktionen, die nach der Eingabe des Servicekennwortes zugänglich sind, wurden mit schwarzen Hintergrund markiert.
  • Seite 15 SATEL INTEGRA Taste 3 Zuweisung einer Funktion der Taste 3 im Handsender Taste 4 Zuweisung einer Funktion der Taste 4 im Handsender Tasten 1 und 2 Zuweisung einer Funktion den Tasten 1 und 2 im Handsender Tasten 1 und 3...
  • Seite 16 Bedienungsanleitung SATEL ABAX-Bestätigung Einstellung der Regeln für Bestätigung Name Programmieren des Namens für Administrator Admin. bearb. Edition eines schon registrierten Administrators [Administrator wählen] [Liste mit den Parametern ist gleich wie für einen neuen Administrator] Admin. löschen Löschung des Administrators Linie sperren Zeitw.

  • Seite 17: Aktivierung Der Funktion

    LOAD Zentr.- Version Anzeige von Inf. zur Version der Firmware der Zentrale Prog.Version ST Anzeige der Firmwarev. des ABAX-Syst. [nur INTEGRA 128-WRL] IMEI/V/Sign.GSM Anzeige der Inf. zum GSM-Telefon [nur INTEGRA 128-WRL] IP/MAC d.ETHM-1 Anzeige von Adr. IP und MAC des Moduls ETHM-1 / ETHM-1 Plus Modulversionen Anzeige von Inf.

  • Seite 18: Dateneingabe Über Das Bedienteil

    [0] Download (Fernparametrierung) [01] DWNL-RS starten [02] DWNL-RS beenden [03] DWNL-MOD. starten [04] DWNL-TEL starten [05] DWNL-CSD start. [nur INTEGRA 128-WRL] [06] DWNL-GPRS start [nur INTEGRA 128-WRL] [07] ETHM-1 – DloadX [08] ETHM-1 – GuardX 5.3.4 Dateneingabe über das Bedienteil Die Daten werden in der Zentrale nach dem Drücken der Taste...
  • Seite 19 SATEL INTEGRA Wählen aus der Liste der Mehrfachwahl Die Funktionen, die die Mehrfachwahl ermöglichen, charakterisieren sich durch ein zusätzliches Symbol auf der rechten Seite des Displays: – die angezeigte Position ist gewählt / die Option ist eingeschaltet; – die angezeigte Position ist nicht gewählt / die Option ist ausgeschaltet.

  • Seite 20: Beschreibung Der Benutzerfunktionen

    Bedienungsanleitung SATEL Taste Verfügbare Zeichen nach jeder folgenden Betätigung der Taste  " & ä ö ß ü < > Tabelle 3. Zeichen zugänglich bei der Eingabe von Namen. Großbuchstaben zugänglich unter denselben Tasten (Änderung der Schriftgröße: ). 5.3.5 Beschreibung der Benutzerfunktionen Durchsicht der gelöschten Alarme –...
  • Seite 21 SATEL INTEGRA Scharfschaltmodus – ermöglicht die Auswahl des Scharfschaltmodus, der aktiviert werden soll (in eckigen Klammern wurde die Abkürzungstaste angegeben): [0] Externscharfschalten (anwendbar, wenn alle Personen das überwachte Objekt verlassen haben); [1] Externscharf + Sperrung (ermöglicht das Bleiben im überwachten Objekt) – es werden nur die Linien gesperrt, für die der Errichter die Option B...
  • Seite 22 Durchsicht der in der Zentrale gespeicherten Ereignisse ermöglichen (siehe: Kapitel S. 34). URCHSICHT DER REIGNISSE Im Ereignisspeicher der Zentrale INTEGRA 128-WRL wird auch der Inhalt empfangener SMS-Nachrichten gespeichert. Reset Melder – nach der Einschaltung der Funktion werden die Ausgänge vom Typ 43. S , für eine Weile ausgeschaltet.
  • Seite 23 SATEL INTEGRA Service schaltet scharf/unscharf/löscht/sperrt – die Option ist für den Administrator zugänglich. Ist sie eingeschaltet, dann kann der Service in der Partition des Administrators scharf- und unscharfschalten, Alarme löschen und Linien sperren. Ständiger Zugang D X – die Option ist für den Administrator zugänglich. Ist sie LOAD eingeschaltet, dann kann die Zentrale über D...
  • Seite 24 Display aktueller Status angezeigt. INTEGRA 128-WRL Test der Benachrichtigung – ermöglicht das Testen der Benachrichtigung. Nach der Aktivierung der Funktion gehen Sie wie folgt vor: 1. Geben Sie die Rufnummer (Ordinalzahl auf der Liste der Rufnummern). 2. Drücken Sie die Taste .
  • Seite 25 Programmversion ST – Anzeige der Firmwareversion des Prozessors zur Unterstützung des ABAX-Systems und der Linie der Zentrale. nur INTEGRA 128-WRL IMEI/V/Sign.GSM – prüft den Pegel des von der Antenne des GSM-Telefons Signals, individuelle Identnummer des Telefons und die Version des Telefons. Zur Durchsicht von angezeigten Informationen dienen die Tasten ...

  • Seite 26: Scharfschalten

    Bedienungsanleitung SATEL ETHM-1 – GuardX – ermöglicht die Fernparametrierung und die Verwaltung per Ethernet-Netz (TCP/IP) über das Programm G X. An die Zentrale muss das Modul UARD ETHM-1 1 (Firmwareversion 1.03 oder höher) / ETHM-1 Plus angeschlossen werden. Scharfschalten In diesem Kapitel wurden die Tätigkeiten beschrieben, die der Benutzer mit Hilfe des Bedienteils ausführen muss, um die Scharfschaltung zu aktivieren.

  • Seite 27: Schnelles Scharfschalten

    SATEL INTEGRA 3. Drücken Sie die Taste . Es wird die Liste der Scharfschaltmodi angezeigt (siehe: Beschreibung der Funktion S S. 19). CHARFSCH ODUS 4. Mit den Tasten  und  finden Sie den zu aktivierenden Scharfschaltmodus, und dann betätigen Sie die Taste 5.

  • Seite 28: Verkürzung Der Ausgangszeit

    Bedienungsanleitung SATEL 5.4.7 Verkürzung der Ausgangszeit Wenn der Errichter es zugelassen hat, kann die Ausgangszeit durch die Betätigung nacheinander der Tasten 9 und verkürzt werden. Unscharfschaltung und Alarmlöschung Das Kennwort eingeben und mit der Taste bestätigen (siehe: Kapitel [K – M ENNWORT ENÜ...

  • Seite 29: Benutzer

    SATEL INTEGRA Benutzer Die Berechtigung zur Hinzufügung, Bearbeitung und Löschung der Benutzer haben: • Administrator; • Service (wenn der Administrator die Option S . aktiviert hat); ERVICE BEARB • Benutzer (wenn er die Berechtigung B besitzt). ENUTZER EDITIEREN Für den Benutzer kann man folgendes definieren: Kennwort –...

  • Seite 30: Benutzertypen

    DALLAS-Chip-Leser betrieben ist, kann man dem Benutzer eine Zutrittskarte / einen DALLAS-Chip zuweisen. Dann ist die Bedienung des Systems über Leser möglich. Handsender – bei der Zentrale INTEGRA 128-WRL oder bei einer beliebigen Zentrale, an die das Modul zur Unterstützung der Handsender (ACU-120, ACU-270, ACU-100, ACU-250, INT-RX oder INT-RX-S) angeschlossen ist, kann dem Benutzer ein Handsender zugewiesen werden.

  • Seite 31: Hinzufügung Eines Neuen Benutzers

    SATEL INTEGRA Vor dem Ablauf der Gültigkeitszeit erinnert die Zentrale den Benutzer an die Notwendigkeit der Kennwortänderung. Nach der Kennwortänderung wird der Benutzer keinen Zugriff auf das System mehr haben. Zwang – anwendbar bei einem Überfall oder wenn der Benutzer zur Kennworteingabe gezwungen wird.

  • Seite 32: Bearbeitung Des Benutzers

    Bedienungsanleitung SATEL 5.8.3 Bearbeitung des Benutzers Der Benutzer kann nur die Benutzer bearbeiten, gegenüber denen er eine übergeordnete Position hat. Zum Beispiel wenn der Benutzer A den Benutzer B hinzugefügt hat, und der Benutzer B den Benutzer C hinzugefügt hat, dann kann der Benutzer A die Benutzer B und C bearbeiten.

  • Seite 33: Hinzufügung Des Handsenders

    SATEL INTEGRA Analog wird die Zutrittskarte / der DALLAS-Chip den Administratoren zugewiesen. 5.8.6 Hinzufügung des Handsenders 1. Bei der Hinzufügung oder Bearbeitung des Benutzers aktivieren Sie die Funktion N EUER RX-H ABAX-H (je nachdem, welcher Handsender ANDSENDER EUER ANDSENDER hinzugefügt werden soll).

  • Seite 34: Entfernung Des Handsenders

    Bedienungsanleitung SATEL erlangen, dass die Funktion ausgeführt wurde, oder informiert über den aktuellen Zustand des Systems. Der Errichter kann die Liste der Ausgänge mit Hilfe des Bedienteils (Funktion S M E ABAX-B . [S ESTÄTIG ERVICEMODUS TRUKTUR ODULE RWEITERUNGSMODULE ABAX-B .]) oder über die Software D...

  • Seite 35: Zeitweilige Liniensperrung

    SATEL INTEGRA dem Eindringling trotz der Scharfschaltung den Zugang zum überwachten Objekt gewähren würde. Bei der Sperrung einer Linie muss sofort der Service gerufen werden, um die Störung zu beheben. Aus Sicherheitsgründen kann der Errichter die Anzahl von Linien, die vom Benutzer gesperrt werden können, begrenzen.

  • Seite 36: Entsperrung Der Linien

    Bedienungsanleitung SATEL 6. Drücken Sie die Taste . Eine Meldung informiert, dass die Linien gesperrt wurden. (Punkt 2) kann man die Taste  Nach der Aktivierung der Funktion D AUERH PERRUNG oder  drücken, um das Bedienteil in den grafischen Programmiermodus umzuschalten (siehe: Kapitel Wählen aus der Liste der Mehrfachwahl S.

  • Seite 37: Anzeigeart Der Ereignisse

    SATEL INTEGRA Außer der Bestimmung, was für Ereignistypen präsentiert werden sollen, kann man auch mit der Funktion W die Bereiche auswählen, auf die die AHL D EREICHE Ereignisse bezogen werden sollen. Wenn im System die globale Option G 2 aktiviert ist, dann kann der Service oder...

  • Seite 38: Testen Der Linien

    Bedienungsanleitung SATEL 11. Mit den Tasten  und  wählen Sie den Timertyp aus: täglich – wenn das System jeden Tag zu gleicher Zeit scharf / unscharf geschaltet werden soll; wöchentlich – wenn das System zu unterschiedlichen Zeiten in der Woche scharf / unscharf geschaltet werden soll.

  • Seite 39: Steuerung

    SATEL INTEGRA Wenn an die Zentrale die Melder mit der Funktion der Ein-/Ausschaltung der LED per Fernzugriff angeschlossen sind, kann man auf Zeit des Tests in den Meldern die LEDs einschalten (der Errichter kann die Zentrale so konfigurieren, dass es automatisch beim Starten des Tests eingeschaltet wird).

  • Seite 40: Steuerung Des Ausgangs Vom Typ E

    Bedienungsanleitung SATEL - Linie verletzt (das über den Ausgang gesteuerte Gerät ist aktiv). Die Anzeigeart des Zustandes der Rollladenausgänge unterscheidet sich von der Anzeigeart des Zustandes anderer Ausgänge (siehe: Kapitel S TEUERUNG OLLLADENAUSGÄNGE 5.14.1 Steuerung des Ausgangs vom Typ E...

  • Seite 41: Beschreibung Der Bereichstastaturen

    SATEL INTEGRA Die Firma SATEL bietet folgende Bereichstastaturen an: INT-S; INT-SK; INT-SCR (Mehrzwecktastatur mit der Möglichkeit des Betriebs als Bereichstastatur). Die Tastaturen sind in verschiedenen Farbvarianten der Tastaturen angeboten. Über die Farbvariante informiert ein zusätzliches Symbol im Namen der Tastatur (z.B. INT-S-GR –...

  • Seite 42: Tastatur

    Bedienungsanleitung SATEL Das abwechselnde Blinken der LEDs signalisiert das Warten auf das zweite Kennwort bei der Scharf- oder Unscharfschaltung mit zwei Kennwörtern. Das Blinken aller LEDs nacheinander signalisiert fehlende Kommunikation mit der Zentrale. 6.1.2 Tastatur Die Tastaturen ermöglichen die Autorisierung des Benutzers mit dem Kennwort und Aktivierung der über die Bereichstastatur zugänglichen Funktionen.

  • Seite 43: Über Die Bereichstastatur Zugängliche Funktionen

    SATEL INTEGRA 1 langer Ton alle 3 Sek., danach eine Serie von kurzen 10 Sek. dauernden Tönen und 1 langer Ton – Countdown zur Ausgangszeitverzögerung (ist die Zeit kürzer als 10 Sekunden, dann wird nur die Schlusssequenz der kurzen Tönen erzeugt).

  • Seite 44: Alarmauslösung Über Die Tastatur

    Bedienungsanleitung SATEL 1. Den gewünschten Scharfmodus auswählen (eine der Tasten betätigen: 0 – Externscharf; 1 – Externscharf + Sperrungen; 2 – scharf ohne interne Meldelinien; 3 – scharf ohne interne Meldelinien und ohne Eingangszeitverzögerung). 2. Drücken Sie die Taste . Die Scharfschaltung wird gestartet.

  • Seite 45: Über Die Eintrittstastatur Zugängliche Funktionen

    SATEL INTEGRA Während der Bedienung kann die Bereichstastatur folgende Töne erzeugen: 1 kurzer Ton – Drücken einer beliebigen Zifferntaste, Bestätigung der Kennworteingabe oder des Kartenlesens. 3 kurze Töne – Bestätigung der Verzögerungsentsperrung. 4 kurze und 1 langer Ton – Bestätigung des Wächterrundggangs oder der Ausführung der Steuerung von Ausgängen 24.

  • Seite 46: Beschreibung Der Codeschlösser

    Bedienungsanleitung SATEL Die Hauptaufgabe des Codeschlosses ist die Ausführung der Zutrittskontrolle (Überwachung einzelner Tür). Die Firma SATEL bietet folgende Codeschlösser an: INT-SZ; INT-SZK. Die Codeschlösser sind in verschiedenen Farbvarianten der Tastenbeleuchtung vorhanden. Über die Farbvariante informiert das zusätzliche Symbol im Namen des Schlosses (z.B.

  • Seite 47: Bestätigung Der Sprachbenachrichtigung

    SATEL INTEGRA • Umschalten des Zustandes der Ausgänge vom Typ 25. U MSCHALTKONTAKT • Aktivierung der Ausgänge vom Typ 24. E INSCHALTKONTAKT • Bestätigung des Wächterrundgangs; • Einschaltung der zeitweiligen Bereichssperrung. Der Errichter kann die Alarmauslösung über die Tastatur gestatten. Um den Alarm auszulösen:...

  • Seite 48: Telefonantworten

    Bedienungsanleitung SATEL Die Funktionen der Telefonantworten und der -steuerung per Telefon können die Benutzer mit dem Telefonkennwort verwenden. Diese Funktionen verlangen die Benutzung eines Telefons mit dem MFV-Anwählen. Die Funktion der Telefonantworten erlaubt die Informationen über dem Bereichszustand (Scharfschalten, Alarme) zu erlangen. Dank der Funktion der Telefonsteuerung kann man über das Telefon die Ausgänge vom Typ...

  • Seite 49: Akustische Alarmverifikation

    Anleitung für das Modul INT-AV beschrieben. 11. SMS-Steuerung nur INTEGRA 128-WRL Die Zentrale INTEGRA 128-WRL kann mit den SMS-Nachrichten gesteuert werden. Die Nachrichten müssen entsprechende Steuerungsbefehle enthalten. Der Errichter bestimmt den Inhalt der Befehle und die zusätzlichen Regeln (Verwendung der Schriftgröße, Hinzufügung des Telefonkennwortes in der SMS usw.).

  • Seite 50: Bedienung Des Alarmsystems Über Den Handsender

    Handsendertasten. Abb. 7. Handsender T-4 (433 MHz Handsender). A – Nummerierung der Handsendertasten. Bei der Zentrale INTEGRA 128-WRL oder bei einer beliebigen Zentrale, an die das Modul ACU-120, ACU-270, ACU-100, ACU-250, INT-RX oder INT-RX-S angeschlossen ist, kann das System über den Handsender gesteuert werden. Der Benutzer kann bis zu 2 Handsender haben: –...

  • Seite 51: Geschichte Der Änderungen In Der Anleitung

    SATEL INTEGRA Für jeden Handsender definiert man individuell, welche Funktionen werden nach dem Drücken einer bestimmten Taste oder Tastenkombination ausgeführt. Bei den bidirektionalen Handsendern APT-100 definiert man auch, was für Informationen an den LEDs angezeigt werden (siehe: Kapitel H S. 31).

  • Seite 52: Kurze Beschreibung Der Systembedienung Über Bedienteil

    03 DWNL-MOD starten 9 – Umschalten des Displays zwischen dem Standby- 04 DWNL-TEL starten Modus und der Zustandsanzeige aller Bereiche 05 DWNL-CSD start. [INTEGRA 128-WRL] – Auslösung des Notrufalarms 06 DWNL-GPRS start. [INTEGRA 128-WRL] – Auslösung des Brandalarmes 07 ETHM-1 – DloadX –...
