Rally RER12536 Anleitungshandbuch Seite 27

2
1. Vorderer Rahmen _ iI_LS_'_-._4 [ _;
der Grastangbox _, '_ [l_ :S_ _"
2. Unterer Rahmen_3 _--.__ _[_L_
der Grasfangbox
3. Tragbolzen
1/4 x 50,8ram
4. Kontermutter 1/4
1,
2+
3.
4.
5.
6,
7.
Vorderer Rahmen
der Grasfangbox
Bolzen 2
Kontermutter 1/4
Vinylverkleidung
Rohr des Handgriffs 1
zum Entleeren der
Grasfangbox 4
Fixierfeder
Splintstift
6MM (1/4") - 9MM
1
2
1. Ausgleichende
Oberfl&che
2. HShenjustierung
3. Seitenjustierung
! ]
L

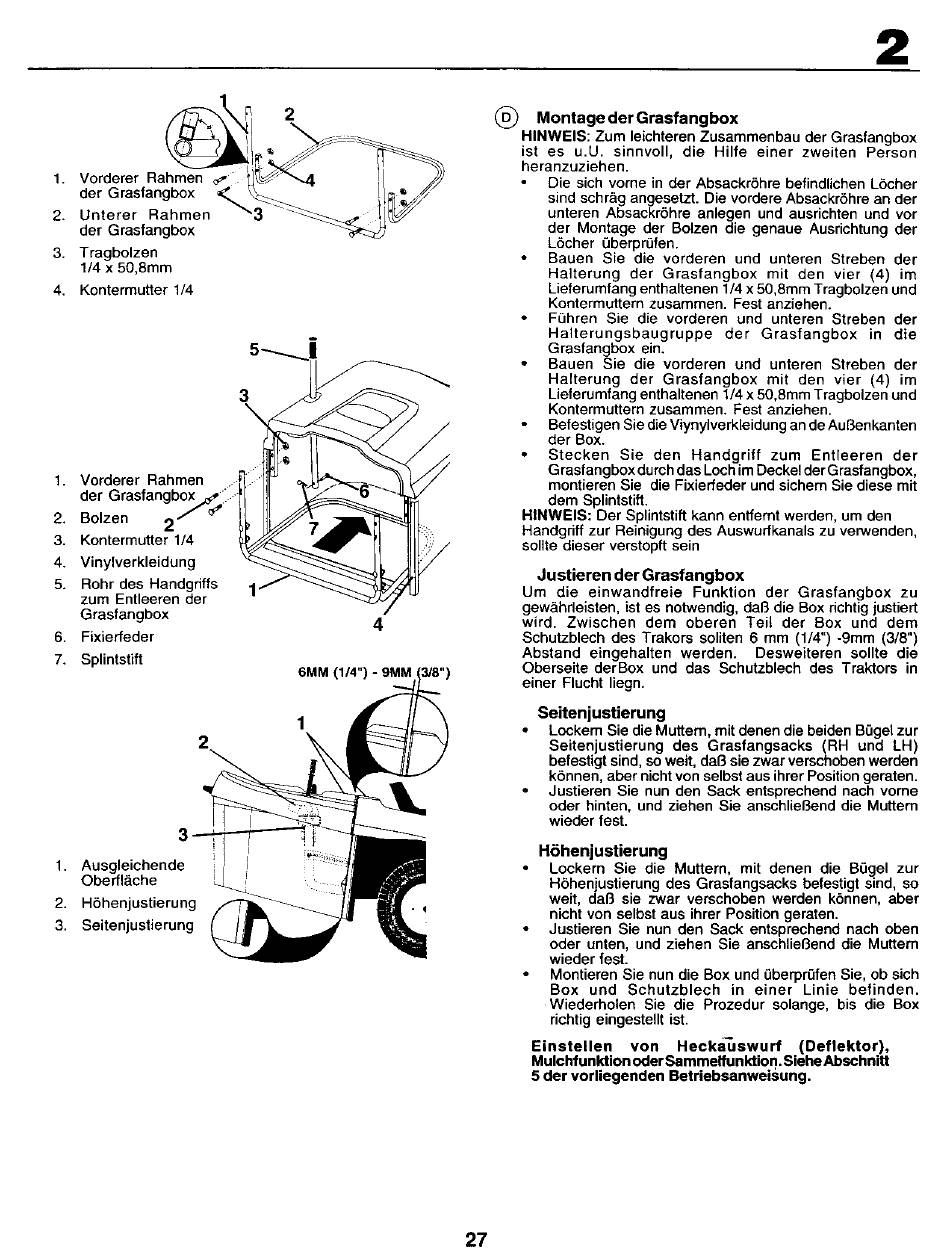

@ Montage der Grasfangbox
HINWEIS: Zum leichteren Zusammenbau der Grasfangbox
ist es u.U. sinnvoll, die Hilfe einer zweiten Person
heranzuziehen.
Die sich vorne in der AbsackrShre befindlichen LScher
sind schr&g angesetzt. Die vordere AbsackrShre an der
unteren Absackr6hre anlegen und ausrichten und vor
der Montage der Bolzen die genaue Ausrichtung der
L6cher _3berpr_fen.
Bauen Sie die vorderen und unteren Streben der
Halterung der Grasfangbox mit den vier (4) im
Lieferumfang enthaltenen 1/4 x 50,8mm Tragbolzen und
Kontermuttern zusammen. Fest anziehen.
F_3hren Sie die vorderen und unteren Streben der
Halterungsbaugruppe der Grasfangbox in die
Grasfangbox ein.
Bauen Sie die vorderen und unteren Streben der
Halterung der Grasfangbox mit den vier (4) im
Lielerumfang enthaltenen 1/4 x 50,8mm Tragbolzen und
Kontermuttem zusammen. Fest anziehen.
Befestigen Sie die Viynylverkleidung an de AuBenkanten
der Box.
Stecken Sie den Handgriff zum Entleeren der
Grasfangbox dutch das Loch im Deckel der Grasfangbox,
montieren Sie die Fixierfeder und sichem Sie diese mit
dem Splintstift.
HINWEIS: Der Splintstiff kann entfemt werden, um den
Handgriff zur Reinigung des Auswurfkanals zu verwenden,
sollte dieser verstopft sein
Justieren der Grasfangbox
Um die einwandfreie Funktion der Grasfangbox zu
gew&hrleisten, ist es notwendig, dab die Box richtig justiert
wird. Zwischen dem oberen Teit der Box und dem
Schutzblech des Trakors soliten 6 mm (1/4") -9ram (3/8")
Abstand eingehalten werden. Desweiteren sollte die
Oberseite derBox und alas Schutzblech des Traktors in
einer Flucht liegn.
Seitenjustierung
Lockem Sie die Muttem, mit denen die beiden B0gel zur
Seitenjustierung des Grasfangsacks (RH und LH)
befestigt sind, so welt, dal3 sie zwar verschoben werden
kSnnen, abet nicht von selbst aus ihrer Position geraten.
Justieren Sie nun den Sack entsprechend nach vome
oder hinten, und ziehen Sie anschlieBend die Muttem
wieder fest.
H6henjustierung
Lockern Sie die Muttern, mit denen die B0gel zur
HShenjustierung des Grasfangsacks befestigt sind, so
weit, dab sie zwar verschoben werden k6nnen, aber
nicht von selbst aus ihrer Position geraten.
Justieren Sie nun den Sack entsprechend nach oben
oder unten, und ziehen Sie anschlieGend die Muttem
wieder fest.
Montieren Sie nun die Box und Oberpr0fen Sie, ob sich
Box und Schutzblech in einer Linie befinden.
Wiederholen Sie die Prozedur solange, bis die Box
richtig eingestellt ist.
Einstellen von Hecka-uswurf (Deflektor),
Mulchfunktion oderSammelfunktion. Siehe Abschnitt
5 der vorliegenden Betriebsanweisung,
27
