Instruction manual
Please read these in struc tions care ful ly
and make sure you un der stand them
before using this ma chine.
Anleitungshandbuch
Bitte lesen Sie diese Anleitungen sorg-
fältig durch und vergewissern Sie sich,
daß Sie diese verstehen, bevor Sie die
Maschine in Betrieb nehmen.

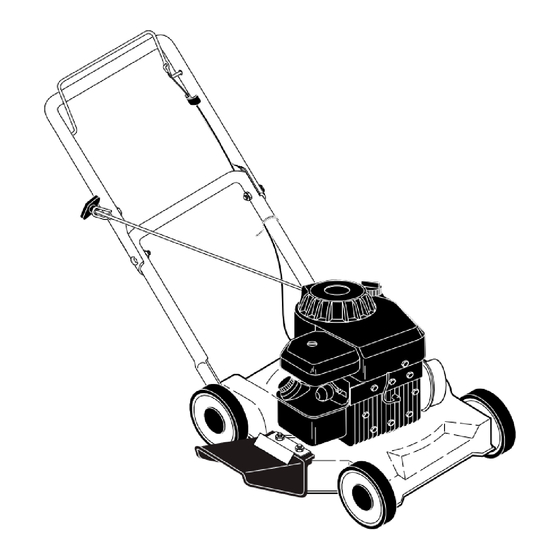

RE35N20S
Manuel d'instructions
Lisez très attentivement et
soyez certain de comprende ces
in struc tions avant d'utiliser cette
machine.
Manual de las instrucciones
Por favor lea cuidadosamente y
comprenda estas intrucciones
antes de usar esta maquina.
Instructieboekje
Lees deze instructies aandachtig
en zorg dat u ze begrijpt voordat
u deze machine gebruikt.
Manuale di istruzioni
Prima di utilizzare la macchina
leggete queste istruzioni con at-
tenzione ed accertatevi di averle
comprese bene.
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Rally RE35N20S
Inhaltszusammenfassung für Rally RE35N20S
- Seite 1 RE35N20S Instruction manual Manuel d’instructions Instructieboekje Please read these in struc tions care ful ly Lisez très attentivement et Lees deze instructies aandachtig and make sure you un der stand them soyez certain de comprende ces en zorg dat u ze begrijpt voordat before using this ma chine.
- Seite 2 CONTENTS INDICE SAFETY RULES ......PAGE 3-8 REGLAS DE SEGURIDAD ..SIVU 3-8 TECHNICAL DATA ........9 ESPECIFICACIONES TÉCNICAS ... 9 OVERVIEW ..........10 SUMARIO ..........10 ASSEMBLY........11-17 MONTAJE ......... 11-17 ADJUSTMENTS ........18 REGULACIÓN ........18 START AND STOP ......19-20 ARRANQUE Y PARADA....
-
Seite 3: Maintenance And Storage
Safe Operation Prac tic es for Pe des tri an-Controlled Rotary Lawnmowers IMPORTANT: This cutting machine is ca pa ble of am pu tat ing hands and feet and throwing objects. Failure to observe the following safety instructions could result in serious injury or death. I. -
Seite 4: Sicherheitsvorkehrungen Für Handgeführte Rasenmäher Mit Rotationsklinge
Sicherheitsvorkehrungen für Handgeführte Rasenmäher mit Rotationsklinge WICHTIG: Diese mähmaschine kann hände und füsse abtrennen und gegenstände mit hoher geschwin- digkeit schleudern. Nichtbeachtung der folgenden sicherheitsvorschriften könnte schwere oder tödliche verletzungen zur folge haben. I. Schulung • Die Anleitungen sorgfältig durchlesen. Mit den Bedien- •... -
Seite 5: Précautions D'utilisation
Mesures de sécurité d'utilisation d'une tondeuse à hélice horizontale à conducteur marchant ATTENTION: Cette tondeuse est capable d’amputer mains ou pieds et de projeter des objets. l’inobservation des règles de sécurité ci-dessous peut être la cause de blessures sérieuses voire mortelles. I. - Seite 6 Normas de funcionamiento seguro para cortacéspedes giratorios de pie IMPORTANTE: Esta maquina cortadora es capaz de amputar las manos y los pies y de lanzar objetos. Si no se observan las instrucciones de seguridad siguientes se pueden producir lesiones graves o la muerte. I.
-
Seite 7: Onderhoud En Opslag
Veilig werken met handbediende grasmaaimachines BELANGRIJK: Deze maaimachine kan handen en voeten amputeren en voorwerpen wegslingeren. Het niet opvolgen van deze veiligheidsinstructies kan ernstig of dodelijk letsel tot gevolg hebben. I. Training • Lees de instructies aandachtig. Zorg dat u vertrouwd •... - Seite 8 Misure operative di sicurezza per rasaerba ATTENZIONE: Questo trattorino tosaerba ha una potenza suffi ciente ad amputare mani e piedi e a sca- gliare oggetti. La mancata osservanza delle seguenti istruzioni antinfortunistiche potrebbe causare lesioni gravi e persino il decesso della vittima. I.
- Seite 9 Deze symbolen kunnen op uw machine of in de bij het produkt geleverde documentatie aanwezig zijn. Lees en begrijp de betekenis. Simboli utilizzati sull'apparato di taglio o nella documentazione fornita unitamente al prodotto. E' importante conoscerne bene il signifi cato. RE35N20S 3.5 / – 17 –...
- Seite 11 ASSEMBLING Handle Pull up the handle in direction of the arrow. With the handle in up-turned position, tighten the wing-nuts. MONTAGE Griff Griff in Pfeilrichtung hochklappen. Anschließend Flügelmuttern anziehen. MONTAGE Manche Déployez le manche dans la direction de la fl èche. Une fois le manche déployé, serrez les écrous à...
- Seite 12 ASSEMBLING Handle • Position lower handle on mower so cut-off fl at is forward as shown and install 3/8-16 x 3/4" hex bolts and lock nuts. • Repeat for opposite side and tighten all bolts and nuts se- cure ly. •...
- Seite 13 (1) ROPE GUIDE HOLE (2) HEX BOLTS (3) LOCK NUTS (4) UPSTOP BRACKET (5) HEX WASHER HEAD SCREW (1) FÜHRUNGSÖSELOCH (2) SCHRAUBE,SECHAKANTKOPF (3) GEGENMUTTERN (4) STOPPVORRICHTUNG FÜR DEN BEDIENUNGSHEBEL (5) FLANSCHSCHRAUBEN, SECHSKANTKOPF (1) TROU DU GUIDE-CORDON (2) VIS Å TÊTE À SIX PANS (3) CONTRE-ÉCROUS (4) TALON D’ARRÊT DE LA COMMANDE MOTEUR...
- Seite 14 Brake Yoke • Position upstop bracket on left inside of upper handle and secure with hex washer head screw. • Install the control bar above the up-stop bracket, into the hole located on the left side of upper handle, with the hole in fl at- tened part of control bar on the right side.
- Seite 15 Engine Zone Control Cable • Hook offset end of cable into the brake arm of the engine. • Align the tapered end of the plastic fi tting with hole in the mounting bracket and push in until fi tting snaps into place. •...
- Seite 16 Rope Guide • Install rope guide into side of upper handle and secure with 1/4-20 locknut. • Hold brake yoke down to upper handle and slowly pull out the starter rope until the rope will slip into loop of the rope guide.
- Seite 17 Discharge Guard Place discharge guard on top of discharge opening of lawn mower housing. • Place bracket on top of discharge guard, position bracket and guard on mower and secure with bolts and nuts supplied. Frontgehäuse Den Auswurfschirm über der Auswurföffnung am Gehäuse anbringen.
- Seite 18 Adjusting The cutting height is determined by the position of the wheels on the lawn mower housing. There are four (4) available heights of cut on your lawn mower. The 2" (50mm) cut ting height is the most recommended cutting height for most cutting. All wheels must be in the same height positions, otherwise uneven cutting will result.
- Seite 19 Filling with Oil Fill the engine with engine oil. SAE30 can be used. (Read the enclosed motor operating in struc tions as well.) Ölaffülling Füllen Sie Öl in den Motor. Es kann SAE30 verwendet werden. (Lesen Sie auch die beiliegende Gebrauchsanweisung für den Motor.) Remplissage d’huile Remplissez le moteur avec de l'huile pour moteur.
-
Seite 20: Marche Et Arrêt
Marche et Arrêt Placez la tondeuse sur une surface bien plane. Attention, ni gravier ni gravillons. Remplissez le réservoir d'essence pure pas de melange 2 temps. Vous pouvez utiliser de l'essence avec ou sans plomb. Ne pas faire le plein quand le moteur est en marche. - Seite 21 The mower should not be used on ground that slopes more than 15°. This could cause engine lubrication problems. Gebrauch Der Rasenmäner solite nicht in einem Gelände benützt werden, das eine Neigung von mehr als 15° Grad hat. In solchen Fällen können Schmierungsprobleme im Motor auftreten.
-
Seite 22: Wartung
Maintenance Always remove the spark plug lead before repair, cleaning or main te nance work. After 5 hours running time, tighten screws and nuts. Check the oil. The spark plug must be at the highest point on the mower when it is tilted up. Wartung Ziehen Sie immer das Zündkerzenkabel ab, bevor Sie mit der Reparatur, Reinigung oder mit Wartungsarbeiten beginnen. - Seite 23 Annually (After end of season) Grinding and balancing the cutter blade. Remove the spark plug lead. Fitting and removing the blade require the use of protective gloves. Unscrew the cutter blade and deliver it to a service workshop for grinding and balancing. Tighten the screw properly when re as sem bling.
- Seite 24 Cleaning of air fi lter. Slacken the screw, remove the lid and remove the fi lter cartridge. Cleanse the fi l ter in kerosene. Add 2-3 spoonfuls of oil and spread it evenly through out the fi lter. Reinigung des Luftfi lters. Schrauben lösen, Deckel abnehmen und Filtereinsatz herausnehmen.
