Bouton INPUT (entrée) - Utiliser ce
bouton pour changer la source des signaux
du moniteur ; sélectionner DVI OPTICAL
(DVI optique) / DVI DIGITAL (DVI
numérique) / DSUB ANALOG (DSUB
analogue) / SDI YPbPR / RGBS / SVIDEO /
CVIDEO. Si l'OSD est désactivé, ce bouton
permet de changer l'entrée des signaux.
➒
Bouton PIP - Ce bouton permet d'activer la
fonction Incrustation d'image. Sélectionner
PIP, PBP1 ou PBP2.

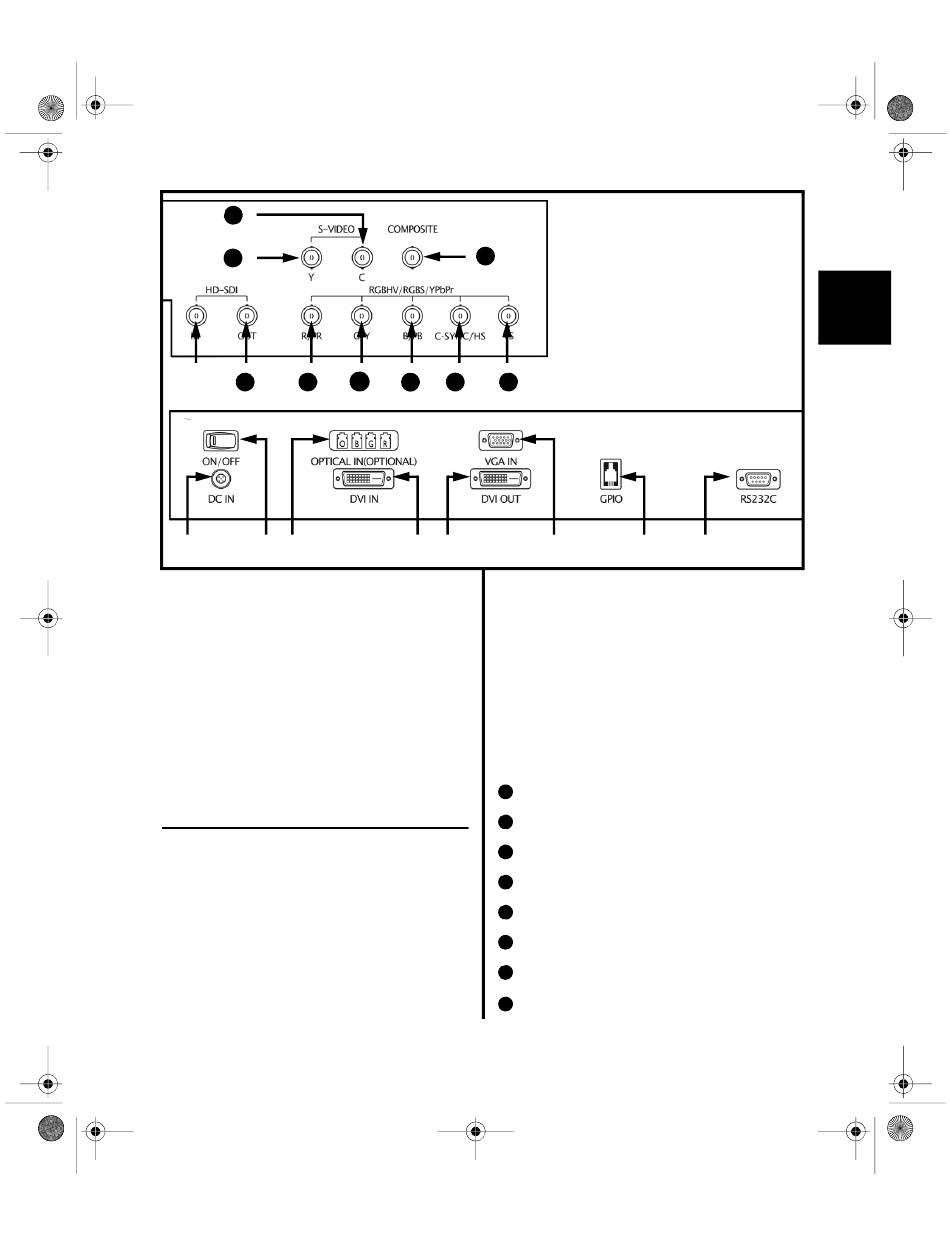

1.7.2 Panneau arrière
❶
Prise AC / DC IN (entrée ca/cc)
❷
Commutateur ON / OFF (M/A)
❸
Connecteur OPTICAL IN (OPTIONAL)
(entrée optique en option) (uniquement
sur le modèle VP4726F)
❹
Connecteur DVI IN (entrée DVI)
18
12
11 13 14
❹ ❺
F-9
15
❼
❻
➎
Connecteur DVI OUT (sortie DVI)
➏
Connecteur VGA IN (entrée VGA)
❼
Connecteur GPIO
❽
Connecteur RS232C
➒
Connecteur HD SDI IN (entrée HD SDI)
➓
Connecteur HD SDI OUT
(sortie HD SDI)
Connecteur ROUGE / Pr
11
Connecteur VERT / Y
12
Connecteur BLEU / Pb
13
Connecteur C-SYNC / H-SYNC
14
Connecteur VS (V-SYNC)
15
Connecteur S-VIDEO / Y
16
Connecteur S-VIDEO / C
17
Connecteur Composite (C) VIDEO
18
