Botón INPUT (Entrada): se utiliza para
cambiar la fuente de señal del monitor;
seleccione DVI OPTICAL / DVI DIGITAL
/ DSUB ANALOG / SDI YPbPR / RGBS /
SVIDEO / CVIDEO. Con la OSD
desactivada, pulse este botón para cambiar
las entradas de señal.
➒
Botón PIP: al pulsar este botón se activa la
función de imágenes simultáneas.
Seleccione PIP, PBP1, PBP2.
1.7.2

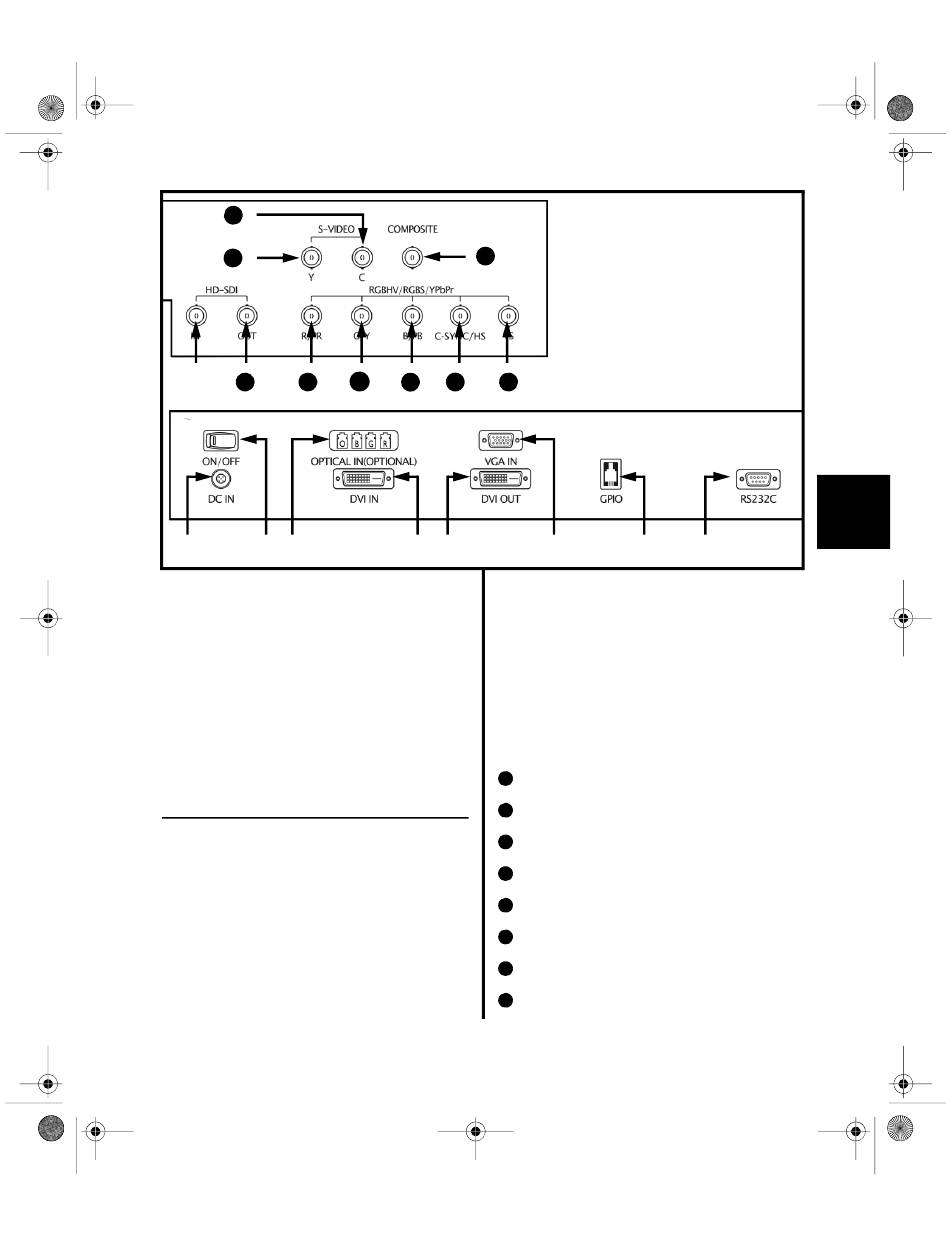

Panel trasero

❶
Conector de entrada de CA / CC
❷
Interruptor de encendido / apagado
❸
Conector de entrada óptica
(OPCIONAL) (Sólo disponible para el
modelo VP4726F)
❹
Conector de entrada DVI
18
12
11 13 14
❹ ❺
S-9
15
❼
❻
➎
Conector de salida DVI
➏
Conector de entrada VGA
❼
Conector GPIO
❽
Conector RS232C
➒
Conector de entrada HD SDI
➒
Conector de salida HD SDI
Conector Pr / ROJO
11
Conector Y / VERDE
12
Conector Pb / AZUL
13
Conector C-SYNC / H-SYNC
14
Conector VS (V-SYNC)
15
Conector S-VIDEO / Y
16
Conector S-VIDEO / C
17
Conector VIDEO compuesto (C)
18
